L&L Luce&Light
L&L Luce&Light
23
22
Ottica 20°x47°
20°x47° optics
Ottica orientabile 20°x47°
20°x47° tiltable optics
IP69K
IP69K
IP69K
IP69K
IK10
IK10
IK10
IK10
IP66
IP66
IP66
IP66
POTENZA / ALIMENTAZIONE
POWER / POWER SUPPLY
CODICE
CODE
8W 110-230Vac
QL2410 0 I
QL2410 0 T
Acciaio inox / Stainless steel
Cor-ten
CRI
0 - CRI 80
1 - CRI >90
ACCESSORIO OTTICO
OPTICAL ACCESSORIES
0 - nessuno / none
1 - schermo antiabbagliamento metà trasparente
e metà serigrafato nero / anti-glare screen,
half transparent and half serigraphed black
(non applicabile in combinazione con il nido d’ape /
not compatible with the honeycomb louvre)
NIDO D’APE
HONEYCOMB LOUVRE
0 - non presente / not present
1 - presente / present
(non applicabile in combinazione con lo schermo
antiabbagliamento e l’ottica 63° sharp /
not compatible with the anti-glare screen
and the sharp 63° optics)
COLORE LED
LED COLOUR
F - 2700K
5 - 3000K
9 - 4000K
OTTICHE
OPTICS
0V - 8° orientabile/tiltable +20°
0T - 12° orientabile/tiltable +20°
0S - 18° orientabile/tiltable +20°
0M - 34° orientabile/tiltable +20°
0L - 47° orientabile/tiltable +20°
0Q - 63° sharp orientabile/tiltable +20°
0W - 20°x47° orientabile/tiltable +20°
FLUSSO SORGENTE
LUMEN OUTPUT AT SOURCE
657 lm (3000K, CRI 80)
FLUSSO EMESSO
DELIVERED LUMEN OUTPUT
482 lm (3000K, 12°, CRI 80)
NUMERO E TIPO LED
NO. AND TYPE OF LED
1 high-intensity power LED,
3-step MacAdam, 50000h L90 B10 (Ta 25°C)
POTENZA / ALIMENTAZIONE
POWER / POWER SUPPLY
CODICE
CODE
8W 110-230Vac
QL2010 0 I
QL2010 0 T
Acciaio inox / Stainless steel
Cor-ten
6W 110-230Vac wall washer
QL2010 000 0AI
QL2010 000 0AT
Acciaio inox / Stainless steel
Cor-ten
CRI
0 - CRI 80
1 - CRI >90
ACCESSORIO OTTICO
OPTICAL ACCESSORIES
0 - nessuno / none
1 - schermo antiabbagliamento metà trasparente
e metà serigrafato nero / anti-glare screen,
half transparent and half serigraphed black
(non applicabile in combinazione con il nido d’ape
e l’ottica diffusa / not compatible with the honeycomb
louvre or diffuse optics)
NIDO D’APE
HONEYCOMB LOUVRE
0 - non presente / not present
1 - presente / present
(non applicabile in combinazione con lo schermo
antiabbagliamento, le ottiche 63° sharp e diffusa /
not compatible with the anti-glare screen,
and sharp 63° and diffuse optics)
COLORE LED
LED COLOUR
F - 2700K
5 - 3000K
9 - 4000K
OTTICHE
OPTICS
0V - 8°
0T - 12°
0S - 18°
0M - 34°
0L - 47°
0Q - 63° sharp
0W - 20°x47°
0D - diffusa/diffuse
FLUSSO SORGENTE
LUMEN OUTPUT AT SOURCE
657 lm (3000K, CRI 80)
FLUSSO EMESSO
DELIVERED LUMEN OUTPUT
482 lm (3000K, 12°, CRI 80)
NUMERO E TIPO LED
NO. AND TYPE OF LED
1 high-intensity power LED,
3-step MacAdam, 50000h L90 B10 (Ta 25°C)
9 mid-power LEDs, 3-step MacAdam, 50000h L80 B10
(Ta 25°C) (ottica wall washer/wall washer optics)
8W 110-230Vac
QL2110 0 I
QL2110 0 T
Acciaio inox / Stainless steel
Cor-ten
6W 110-230Vac wall washer
QL2110 000 0AI
QL2110 000 0AT
Acciaio inox / Stainless steel
Cor-ten
0 - CRI 80
1 - CRI >90
0 - nessuno / none
1 - schermo antiabbagliamento metà trasparente
e metà serigrafato nero / anti-glare screen,
half transparent and half serigraphed black
(non applicabile in combinazione con il nido d’ape
e l’ottica diffusa / not compatible with the honeycomb
louvre or diffuse optics)
0 - non presente / not present
1 - presente / present
(non applicabile in combinazione con lo schermo
antiabbagliamento, le ottiche 63° sharp e diffusa /
not compatible with the anti-glare screen,
and sharp 63° and diffuse optics)
F - 2700K
5 - 3000K
9 - 4000K
0V - 8°
0T - 12°
0S - 18°
0M - 34°
0L - 47°
0Q - 63° sharp
0W - 20°x47°
0D - diffusa/diffuse
657 lm (3000K, CRI 80)
482 lm (3000K, 12°, CRI 80)
1 high-intensity power LED,
3-step MacAdam, 50000h L90 B10 (Ta 25°C)
9 mid-power LEDs, 3-step MacAdam, 50000h L80 B10
(Ta 25°C) (ottica wall washer/wall washer optics)
8W 110-230Vac
QL2510 0 I
QL2510 0 T
Acciaio inox / Stainless steel
Cor-ten
0 - CRI 80
1 - CRI >90
0 - nessuno / none
1 - schermo antiabbagliamento metà trasparente
e metà serigrafato nero / anti-glare screen,
half transparent and half serigraphed black
(non applicabile in combinazione con il nido d’ape /
not compatible with the honeycomb louvre)
0 - non presente / not present
1 - presente / present
(non applicabile in combinazione con lo schermo
antiabbagliamento e l’ottica 63° sharp /
not compatible with the anti-glare screen
and the sharp 63° optics)
F - 2700K
5 - 3000K
9 - 4000K
0V - 8° orientabile/tiltable +20°
0T - 12° orientabile/tiltable +20°
0S - 18° orientabile/tiltable +20°
0M - 34° orientabile/tiltable +20°
0L - 47° orientabile/tiltable +20°
0Q - 63° sharp orientabile/tiltable +20°
0W - 20°x47° orientabile/tiltable +20°
657 lm (3000K, CRI 80)
482 lm (3000K, 12°, CRI 80)
1 high-intensity power LED,
3-step MacAdam, 50000h L90 B10 (Ta 25°C)

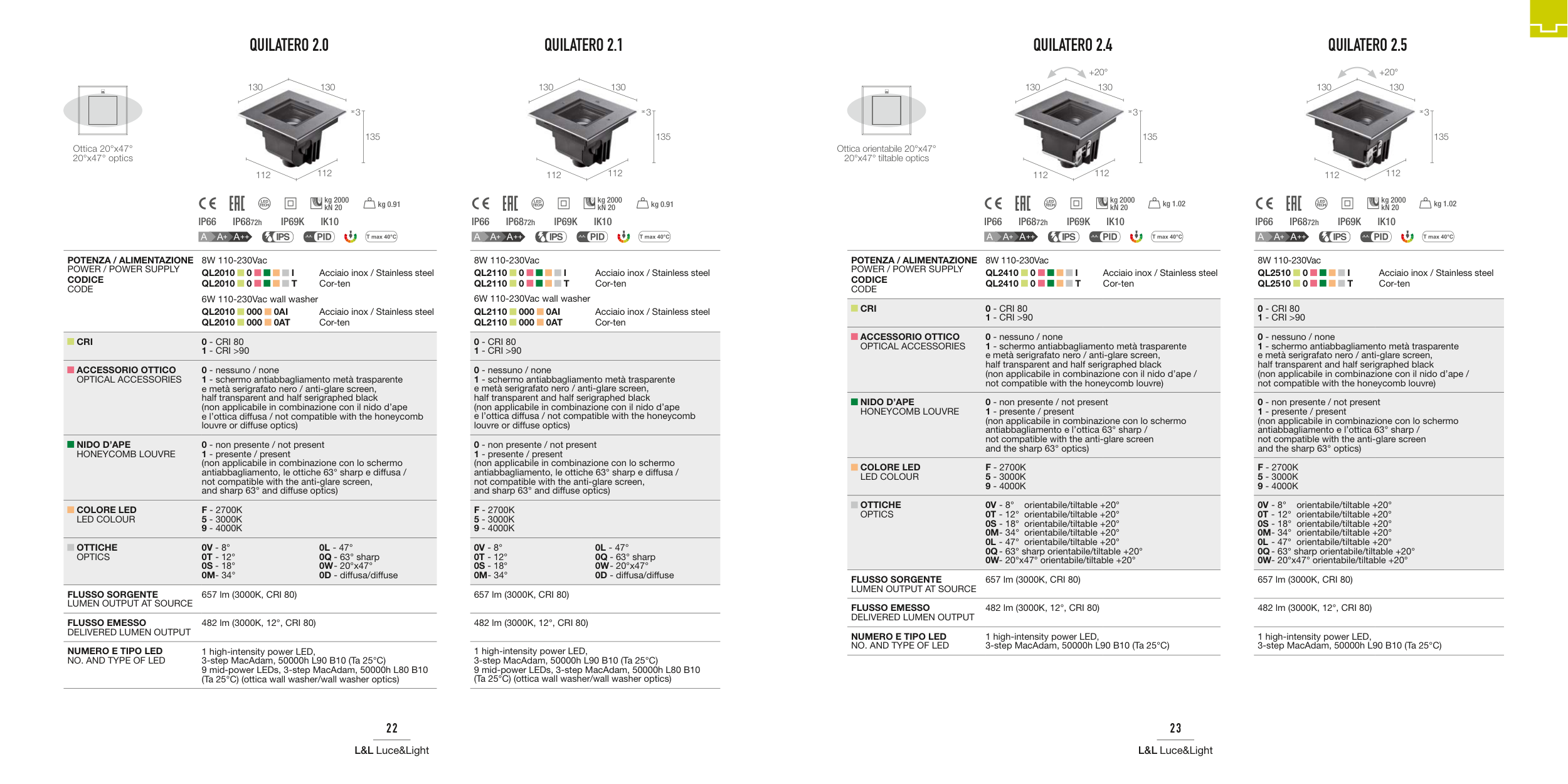

QUILATERO 2.5
QUILATERO 2.1
QUILATERO 2.4
QUILATERO 2.0
IP6872h
IP6872h
IP6872h
IP6872h
kg 2000
kN 20
kg 2000
kN 20
kg 2000
kN 20
kg 2000
kN 20
kg 1.02
kg 0.91
kg 1.02
kg 0.91
135
3
130
130
112
112
135
3
130
130
112
112
135
3
130
130
112
112
135
3
130
130
112
112
+20°
+20°
