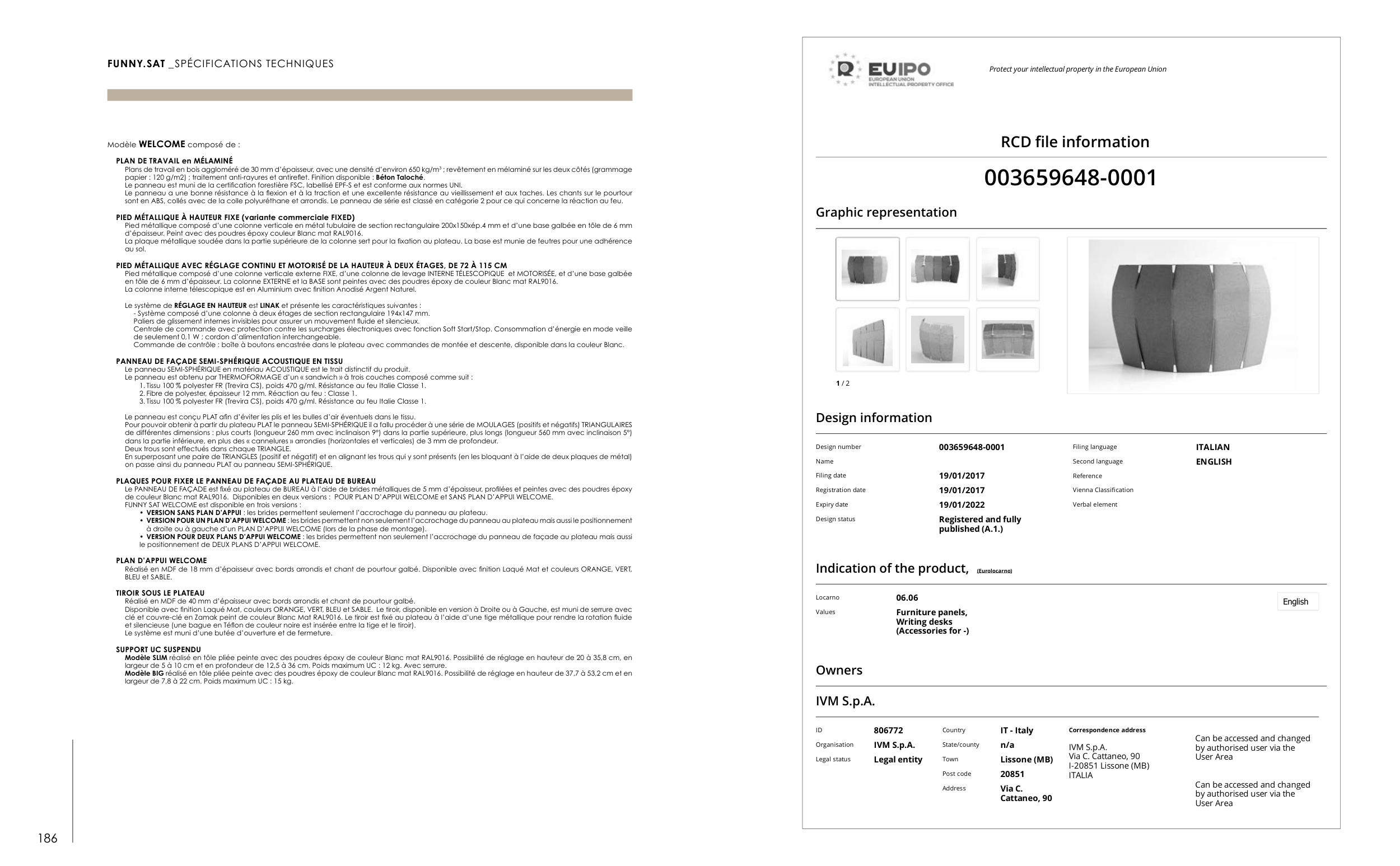

186
003659648 0001
Graphic representation
1 / 2
Design information
Design number
Name
Filing date
Registration date
Expiry date
Design status
003659648-0001
19/01/2017
19/01/2017
19/01/2022
Registered and fully
published (A.1.)
Filing language
Second language
Reference
Vienna Classification
Verbal element
ITALIAN
ENGLISH
Indication of the product,
(Eurolocarno)
English
Locarno
Values
06.06
Furniture panels,
Writing desks
(Accessories for -)
Owners
IVM S.p.A.
ID
Organisation
Legal status
806772
IVM S.p.A.
Legal entity
Country
State/county
Town
Post code
Address
IT - Italy
n/a
Lissone (MB)
20851
Via C.
Cattaneo, 90
Correspondence address
IVM S.p.A.
Via C. Cattaneo, 90
I-20851 Lissone (MB)
ITALIA
RCD file information
Can be accessed and changed
by authorised user via the
User Area
Can be accessed and changed
by authorised user via the
User Area
Protect your intellectual property in the European Union
FUNNY.SAT _SPÉCIFICATIONS TECHNIQUES
Modèle WELCOME composé de :
PLAN DE TRAVAIL en MÉLAMINÉ
Plans de travail en bois aggloméré de 30 mm d’épaisseur, avec une densité d’environ 650 kg/m3 ; revêtement en mélaminé sur les deux côtés (grammage
papier : 120 g/m2) ; traitement anti-rayures et antireflet. Finition disponible : Béton Taloché.
Le panneau est muni de la certification forestière FSC, labellisé EPF-S et est conforme aux normes UNI.
Le panneau a une bonne résistance à la flexion et à la traction et une excellente résistance au vieillissement et aux taches. Les chants sur le pourtour
sont en ABS, collés avec de la colle polyuréthane et arrondis. Le panneau de série est classé en catégorie 2 pour ce qui concerne la réaction au feu.
PIED MÉTALLIQUE À HAUTEUR FIXE (variante commerciale FIXED)
Pied métallique composé d’une colonne verticale en métal tubulaire de section rectangulaire 200x150xép.4 mm et d’une base galbée en tôle de 6 mm
d’épaisseur. Peint avec des poudres époxy couleur Blanc mat RAL9016.
La plaque métallique soudée dans la partie supérieure de la colonne sert pour la fixation au plateau. La base est munie de feutres pour une adhérence
au sol.
PIED MÉTALLIQUE AVEC RÉGLAGE CONTINU ET MOTORISÉ DE LA HAUTEUR À DEUX ÉTAGES, DE 72 À 115 CM
Pied métallique composé d’une colonne verticale externe FIXE, d’une colonne de levage INTERNE TÉLESCOPIQUE et MOTORISÉE, et d’une base galbée
en tôle de 6 mm d’épaisseur. La colonne EXTERNE et la BASE sont peintes avec des poudres époxy de couleur Blanc mat RAL9016.
La colonne interne télescopique est en Aluminium avec finition Anodisé Argent Naturel.
Le système de RÉGLAGE EN HAUTEUR est LINAK et présente les caractéristiques suivantes :
- Système composé d’une colonne à deux étages de section rectangulaire 194x147 mm.
Paliers de glissement internes invisibles pour assurer un mouvement fluide et silencieux.
Centrale de commande avec protection contre les surcharges électroniques avec fonction Soft Start/Stop. Consommation d’énergie en mode veille
de seulement 0,1 W ; cordon d’alimentation interchangeable.
Commande de contrôle : boîte à boutons encastrée dans le plateau avec commandes de montée et descente, disponible dans la couleur Blanc.
PANNEAU DE FAÇADE SEMI-SPHÉRIQUE ACOUSTIQUE EN TISSU
Le panneau SEMI-SPHÉRIQUE en matériau ACOUSTIQUE est le trait distinctif du produit.
Le panneau est obtenu par THERMOFORMAGE d’un « sandwich » à trois couches composé comme suit :
1. Tissu 100 % polyester FR (Trevira CS), poids 470 g/ml. Résistance au feu Italie Classe 1.
2. Fibre de polyester, épaisseur 12 mm. Réaction au feu : Classe 1.
3. Tissu 100 % polyester FR (Trevira CS), poids 470 g/ml. Résistance au feu Italie Classe 1.
Le panneau est conçu PLAT afin d’éviter les plis et les bulles d’air éventuels dans le tissu.
Pour pouvoir obtenir à partir du plateau PLAT le panneau SEMI-SPHÉRIQUE il a fallu procéder à une série de MOULAGES (positifs et négatifs) TRIANGULAIRES
de différentes dimensions : plus courts (longueur 260 mm avec inclinaison 9°) dans la partie supérieure, plus longs (longueur 560 mm avec inclinaison 5°)
dans la partie inférieure, en plus des « cannelures » arrondies (horizontales et verticales) de 3 mm de profondeur.
Deux trous sont effectués dans chaque TRIANGLE.
En superposant une paire de TRIANGLES (positif et négatif) et en alignant les trous qui y sont présents (en les bloquant à l’aide de deux plaques de métal)
on passe ainsi du panneau PLAT au panneau SEMI-SPHÉRIQUE.
PLAQUES POUR FIXER LE PANNEAU DE FAÇADE AU PLATEAU DE BUREAU
Le PANNEAU DE FAÇADE est fixé au plateau de BUREAU à l’aide de brides métalliques de 5 mm d’épaisseur, profilées et peintes avec des poudres époxy
de couleur Blanc mat RAL9016. Disponibles en deux versions : POUR PLAN D’APPUI WELCOME et SANS PLAN D’APPUI WELCOME.
FUNNY SAT WELCOME est disponible en trois versions :
• VERSION SANS PLAN D’APPUI : les brides permettent seulement l’accrochage du panneau au plateau.
• VERSION POUR UN PLAN D’APPUI WELCOME : les brides permettent non seulement l’accrochage du panneau au plateau mais aussi le positionnement
à droite ou à gauche d’un PLAN D’APPUI WELCOME (lors de la phase de montage).
• VERSION POUR DEUX PLANS D’APPUI WELCOME : les brides permettent non seulement l’accrochage du panneau de façade au plateau mais aussi
le positionnement de DEUX PLANS D’APPUI WELCOME.
PLAN D’APPUI WELCOME
Réalisé en MDF de 18 mm d’épaisseur avec bords arrondis et chant de pourtour galbé. Disponible avec finition Laqué Mat et couleurs ORANGE, VERT,
BLEU et SABLE.
TIROIR SOUS LE PLATEAU
Réalisé en MDF de 40 mm d’épaisseur avec bords arrondis et chant de pourtour galbé.
Disponible avec finition Laqué Mat, couleurs ORANGE, VERT, BLEU et SABLE. Le tiroir, disponible en version à Droite ou à Gauche, est muni de serrure avec
clé et couvre-clé en Zamak peint de couleur Blanc Mat RAL9016. Le tiroir est fixé au plateau à l’aide d’une tige métallique pour rendre la rotation fluide
et silencieuse (une bague en Téflon de couleur noire est insérée entre la tige et le tiroir).
Le système est muni d’une butée d’ouverture et de fermeture.
SUPPORT UC SUSPENDU
Modèle SLIM réalisé en tôle pliée peinte avec des poudres époxy de couleur Blanc mat RAL9016. Possibilité de réglage en hauteur de 20 à 35,8 cm, en
largeur de 5 à 10 cm et en profondeur de 12,5 à 36 cm. Poids maximum UC : 12 kg. Avec serrure.
Modèle BIG réalisé en tôle pliée peinte avec des poudres époxy de couleur Blanc mat RAL9016. Possibilité de réglage en hauteur de 37,7 à 53,2 cm et en
largeur de 7,8 à 22 cm. Poids maximum UC : 15 kg.
