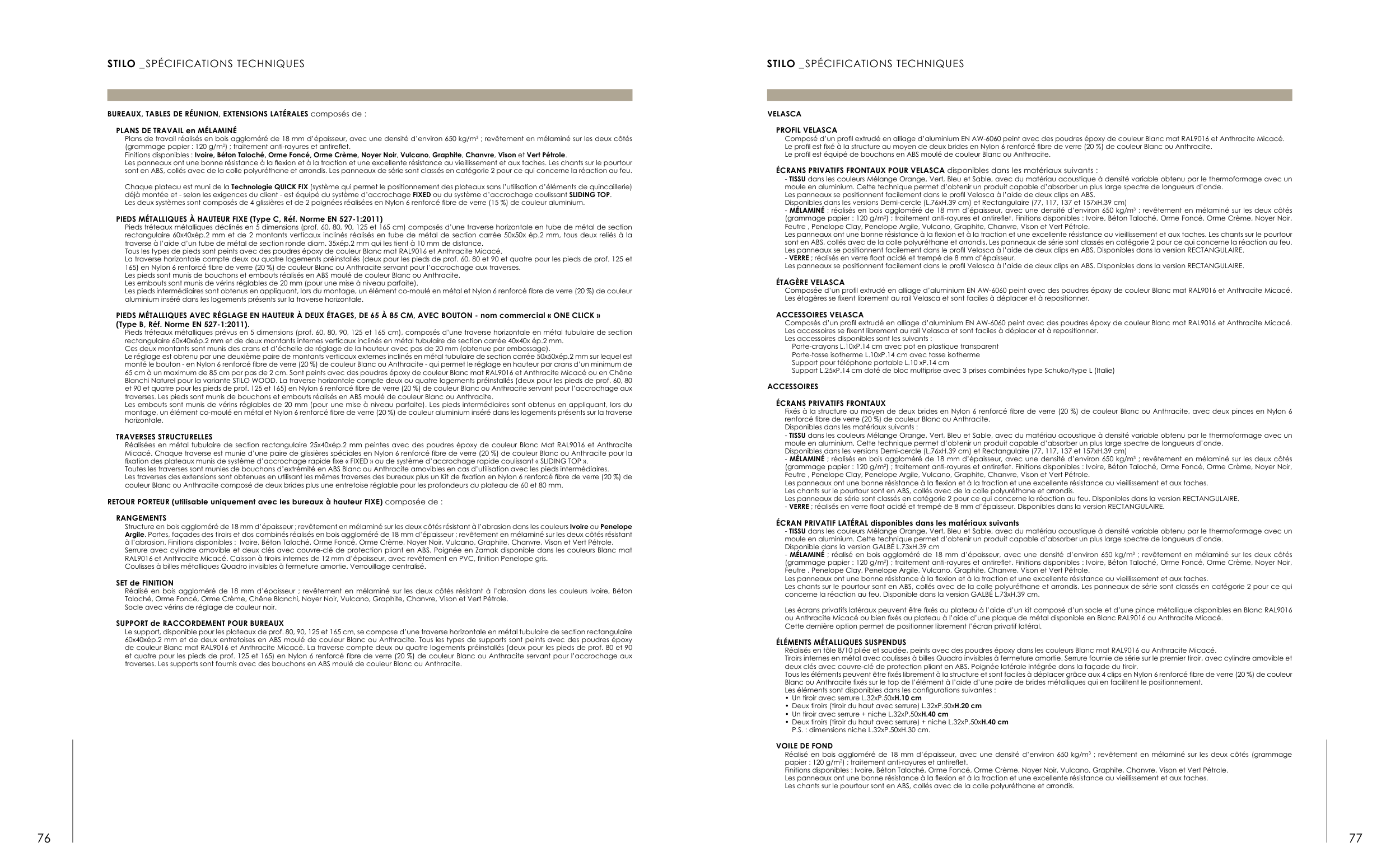

STILO _SPÉCIFICATIONS TECHNIQUES
STILO _SPÉCIFICATIONS TECHNIQUES
BUREAUX, TABLES DE RÉUNION, EXTENSIONS LATÉRALES composés de :
PLANS DE TRAVAIL en MÉLAMINÉ
Plans de travail réalisés en bois aggloméré de 18 mm d’épaisseur, avec une densité d’environ 650 kg/m3 ; revêtement en mélaminé sur les deux côtés
(grammage papier : 120 g/m2) ; traitement anti-rayures et antireflet.
Finitions disponibles : Ivoire, Béton Taloché, Orme Foncé, Orme Crème, Noyer Noir, Vulcano, Graphite, Chanvre, Vison et Vert Pétrole.
Les panneaux ont une bonne résistance à la flexion et à la traction et une excellente résistance au vieillissement et aux taches. Les chants sur le pourtour
sont en ABS, collés avec de la colle polyuréthane et arrondis. Les panneaux de série sont classés en catégorie 2 pour ce qui concerne la réaction au feu.
Chaque plateau est muni de la Technologie QUICK FIX (système qui permet le positionnement des plateaux sans l’utilisation d’éléments de quincaillerie)
déjà montée et - selon les exigences du client - est équipé du système d’accrochage FIXED ou du système d’accrochage coulissant SLIDING TOP.
Les deux systèmes sont composés de 4 glissières et de 2 poignées réalisées en Nylon 6 renforcé fibre de verre (15 %) de couleur aluminium.
PIEDS MÉTALLIQUES À HAUTEUR FIXE (Type C, Réf. Norme EN 527-1:2011)
Pieds tréteaux métalliques déclinés en 5 dimensions (prof. 60, 80, 90, 125 et 165 cm) composés d’une traverse horizontale en tube de métal de section
rectangulaire 60x40xép.2 mm et de 2 montants verticaux inclinés réalisés en tube de métal de section carrée 50x50x ép.2 mm, tous deux reliés à la
traverse à l’aide d’un tube de métal de section ronde diam. 35xép.2 mm qui les tient à 10 mm de distance.
Tous les types de pieds sont peints avec des poudres époxy de couleur Blanc mat RAL9016 et Anthracite Micacé.
La traverse horizontale compte deux ou quatre logements préinstallés (deux pour les pieds de prof. 60, 80 et 90 et quatre pour les pieds de prof. 125 et
165) en Nylon 6 renforcé fibre de verre (20 %) de couleur Blanc ou Anthracite servant pour l’accrochage aux traverses.
Les pieds sont munis de bouchons et embouts réalisés en ABS moulé de couleur Blanc ou Anthracite.
Les embouts sont munis de vérins réglables de 20 mm (pour une mise à niveau parfaite).
Les pieds intermédiaires sont obtenus en appliquant, lors du montage, un élément co-moulé en métal et Nylon 6 renforcé fibre de verre (20 %) de couleur
aluminium inséré dans les logements présents sur la traverse horizontale.
PIEDS MÉTALLIQUES AVEC RÉGLAGE EN HAUTEUR À DEUX ÉTAGES, DE 65 À 85 CM, AVEC BOUTON - nom commercial « ONE CLICK »
(Type B, Réf. Norme EN 527-1:2011).
Pieds tréteaux métalliques prévus en 5 dimensions (prof. 60, 80, 90, 125 et 165 cm), composés d’une traverse horizontale en métal tubulaire de section
rectangulaire 60x40xép.2 mm et de deux montants internes verticaux inclinés en métal tubulaire de section carrée 40x40x ép.2 mm.
Ces deux montants sont munis des crans et d’échelle de réglage de la hauteur avec pas de 20 mm (obtenue par embossage).
Le réglage est obtenu par une deuxième paire de montants verticaux externes inclinés en métal tubulaire de section carrée 50x50xép.2 mm sur lequel est
monté le bouton - en Nylon 6 renforcé fibre de verre (20 %) de couleur Blanc ou Anthracite - qui permet le réglage en hauteur par crans d’un minimum de
65 cm à un maximum de 85 cm par pas de 2 cm. Sont peints avec des poudres époxy de couleur Blanc mat RAL9016 et Anthracite Micacé ou en Chêne
Blanchi Naturel pour la variante STILO WOOD. La traverse horizontale compte deux ou quatre logements préinstallés (deux pour les pieds de prof. 60, 80
et 90 et quatre pour les pieds de prof. 125 et 165) en Nylon 6 renforcé fibre de verre (20 %) de couleur Blanc ou Anthracite servant pour l’accrochage aux
traverses. Les pieds sont munis de bouchons et embouts réalisés en ABS moulé de couleur Blanc ou Anthracite.
Les embouts sont munis de vérins réglables de 20 mm (pour une mise à niveau parfaite). Les pieds intermédiaires sont obtenus en appliquant, lors du
montage, un élément co-moulé en métal et Nylon 6 renforcé fibre de verre (20 %) de couleur aluminium inséré dans les logements présents sur la traverse
horizontale.
TRAVERSES STRUCTURELLES
Réalisées en métal tubulaire de section rectangulaire 25x40xép.2 mm peintes avec des poudres époxy de couleur Blanc Mat RAL9016 et Anthracite
Micacé. Chaque traverse est munie d’une paire de glissières spéciales en Nylon 6 renforcé fibre de verre (20 %) de couleur Blanc ou Anthracite pour la
fixation des plateaux munis de système d’accrochage rapide fixe « FIXED » ou de système d’accrochage rapide coulissant « SLIDING TOP ».
Toutes les traverses sont munies de bouchons d’extrémité en ABS Blanc ou Anthracite amovibles en cas d’utilisation avec les pieds intermédiaires.
Les traverses des extensions sont obtenues en utilisant les mêmes traverses des bureaux plus un Kit de fixation en Nylon 6 renforcé fibre de verre (20 %) de
couleur Blanc ou Anthracite composé de deux brides plus une entretoise réglable pour les profondeurs du plateau de 60 et 80 mm.
RETOUR PORTEUR (utilisable uniquement avec les bureaux à hauteur FIXE) composée de :
RANGEMENTS
Structure en bois aggloméré de 18 mm d’épaisseur ; revêtement en mélaminé sur les deux côtés résistant à l’abrasion dans les couleurs Ivoire ou Penelope
Argile. Portes, façades des tiroirs et dos combinés réalisés en bois aggloméré de 18 mm d’épaisseur ; revêtement en mélaminé sur les deux côtés résistant
à l’abrasion. Finitions disponibles : Ivoire, Béton Taloché, Orme Foncé, Orme Crème, Noyer Noir, Vulcano, Graphite, Chanvre, Vison et Vert Pétrole.
Serrure avec cylindre amovible et deux clés avec couvre-clé de protection pliant en ABS. Poignée en Zamak disponible dans les couleurs Blanc mat
RAL9016 et Anthracite Micacé. Caisson à tiroirs internes de 12 mm d’épaisseur, avec revêtement en PVC, finition Penelope gris.
Coulisses à billes métalliques Quadro invisibles à fermeture amortie. Verrouillage centralisé.
SET de FINITION
Réalisé en bois aggloméré de 18 mm d’épaisseur ; revêtement en mélaminé sur les deux côtés résistant à l’abrasion dans les couleurs Ivoire, Béton
Taloché, Orme Foncé, Orme Crème, Chêne Blanchi, Noyer Noir, Vulcano, Graphite, Chanvre, Vison et Vert Pétrole.
Socle avec vérins de réglage de couleur noir.
SUPPORT de RACCORDEMENT POUR BUREAUX
Le support, disponible pour les plateaux de prof. 80, 90, 125 et 165 cm, se compose d’une traverse horizontale en métal tubulaire de section rectangulaire
60x40xép.2 mm et de deux entretoises en ABS moulé de couleur Blanc ou Anthracite. Tous les types de supports sont peints avec des poudres époxy
de couleur Blanc mat RAL9016 et Anthracite Micacé. La traverse compte deux ou quatre logements préinstallés (deux pour les pieds de prof. 80 et 90
et quatre pour les pieds de prof. 125 et 165) en Nylon 6 renforcé fibre de verre (20 %) de couleur Blanc ou Anthracite servant pour l’accrochage aux
traverses. Les supports sont fournis avec des bouchons en ABS moulé de couleur Blanc ou Anthracite.
VELASCA
PROFIL VELASCA
Composé d’un profil extrudé en alliage d’aluminium EN AW-6060 peint avec des poudres époxy de couleur Blanc mat RAL9016 et Anthracite Micacé.
Le profil est fixé à la structure au moyen de deux brides en Nylon 6 renforcé fibre de verre (20 %) de couleur Blanc ou Anthracite.
Le profil est équipé de bouchons en ABS moulé de couleur Blanc ou Anthracite.
ÉCRANS PRIVATIFS FRONTAUX POUR VELASCA disponibles dans les matériaux suivants :
- TISSU dans les couleurs Mélange Orange, Vert, Bleu et Sable, avec du matériau acoustique à densité variable obtenu par le thermoformage avec un
moule en aluminium. Cette technique permet d’obtenir un produit capable d’absorber un plus large spectre de longueurs d’onde.
Les panneaux se positionnent facilement dans le profil Velasca à l’aide de deux clips en ABS.
Disponibles dans les versions Demi-cercle (L.76xH.39 cm) et Rectangulaire (77, 117, 137 et 157xH.39 cm)
- MÉLAMINÉ ; réalisés en bois aggloméré de 18 mm d’épaisseur, avec une densité d’environ 650 kg/m3 ; revêtement en mélaminé sur les deux côtés
(grammage papier : 120 g/m2) ; traitement anti-rayures et antireflet. Finitions disponibles : Ivoire, Béton Taloché, Orme Foncé, Orme Crème, Noyer Noir,
Feutre , Penelope Clay, Penelope Argile, Vulcano, Graphite, Chanvre, Vison et Vert Pétrole.
Les panneaux ont une bonne résistance à la flexion et à la traction et une excellente résistance au vieillissement et aux taches. Les chants sur le pourtour
sont en ABS, collés avec de la colle polyuréthane et arrondis. Les panneaux de série sont classés en catégorie 2 pour ce qui concerne la réaction au feu.
Les panneaux se positionnent facilement dans le profil Velasca à l’aide de deux clips en ABS. Disponibles dans la version RECTANGULAIRE.
- VERRE ; réalisés en verre float acidé et trempé de 8 mm d’épaisseur.
Les panneaux se positionnent facilement dans le profil Velasca à l’aide de deux clips en ABS. Disponibles dans la version RECTANGULAIRE.
ÉTAGÈRE VELASCA
Composée d’un profil extrudé en alliage d’aluminium EN AW-6060 peint avec des poudres époxy de couleur Blanc mat RAL9016 et Anthracite Micacé.
Les étagères se fixent librement au rail Velasca et sont faciles à déplacer et à repositionner.
ACCESSOIRES VELASCA
Composés d’un profil extrudé en alliage d’aluminium EN AW-6060 peint avec des poudres époxy de couleur Blanc mat RAL9016 et Anthracite Micacé.
Les accessoires se fixent librement au rail Velasca et sont faciles à déplacer et à repositionner.
Les accessoires disponibles sont les suivants :
Porte-crayons L.10xP.14 cm avec pot en plastique transparent
Porte-tasse isotherme L.10xP.14 cm avec tasse isotherme
Support pour téléphone portable L.10 xP.14 cm
Support L.25xP.14 cm doté de bloc multiprise avec 3 prises combinées type Schuko/type L (Italie)
ACCESSOIRES
ÉCRANS PRIVATIFS FRONTAUX
Fixés à la structure au moyen de deux brides en Nylon 6 renforcé fibre de verre (20 %) de couleur Blanc ou Anthracite, avec deux pinces en Nylon 6
renforcé fibre de verre (20 %) de couleur Blanc ou Anthracite.
Disponibles dans les matériaux suivants :
- TISSU dans les couleurs Mélange Orange, Vert, Bleu et Sable, avec du matériau acoustique à densité variable obtenu par le thermoformage avec un
moule en aluminium. Cette technique permet d’obtenir un produit capable d’absorber un plus large spectre de longueurs d’onde.
Disponibles dans les versions Demi-cercle (L.76xH.39 cm) et Rectangulaire (77, 117, 137 et 157xH.39 cm)
- MÉLAMINÉ ; réalisés en bois aggloméré de 18 mm d’épaisseur, avec une densité d’environ 650 kg/m3 ; revêtement en mélaminé sur les deux côtés
(grammage papier : 120 g/m2) ; traitement anti-rayures et antireflet. Finitions disponibles : Ivoire, Béton Taloché, Orme Foncé, Orme Crème, Noyer Noir,
Feutre , Penelope Clay, Penelope Argile, Vulcano, Graphite, Chanvre, Vison et Vert Pétrole.
Les panneaux ont une bonne résistance à la flexion et à la traction et une excellente résistance au vieillissement et aux taches.
Les chants sur le pourtour sont en ABS, collés avec de la colle polyuréthane et arrondis.
Les panneaux de série sont classés en catégorie 2 pour ce qui concerne la réaction au feu. Disponibles dans la version RECTANGULAIRE.
- VERRE ; réalisés en verre float acidé et trempé de 8 mm d’épaisseur. Disponibles dans la version RECTANGULAIRE.
ÉCRAN PRIVATIF LATÉRAL disponibles dans les matériaux suivants
- TISSU dans les couleurs Mélange Orange, Vert, Bleu et Sable, avec du matériau acoustique à densité variable obtenu par le thermoformage avec un
moule en aluminium. Cette technique permet d’obtenir un produit capable d’absorber un plus large spectre de longueurs d’onde.
Disponible dans la version GALBÉ L.73xH.39 cm
- MÉLAMINÉ ; réalisé en bois aggloméré de 18 mm d’épaisseur, avec une densité d’environ 650 kg/m3 ; revêtement en mélaminé sur les deux côtés
(grammage papier : 120 g/m2) ; traitement anti-rayures et antireflet. Finitions disponibles : Ivoire, Béton Taloché, Orme Foncé, Orme Crème, Noyer Noir,
Feutre , Penelope Clay, Penelope Argile, Vulcano, Graphite, Chanvre, Vison et Vert Pétrole.
Les panneaux ont une bonne résistance à la flexion et à la traction et une excellente résistance au vieillissement et aux taches.
Les chants sur le pourtour sont en ABS, collés avec de la colle polyuréthane et arrondis. Les panneaux de série sont classés en catégorie 2 pour ce qui
concerne la réaction au feu. Disponible dans la version GALBÉ L.73xH.39 cm.
Les écrans privatifs latéraux peuvent être fixés au plateau à l’aide d’un kit composé d’un socle et d’une pince métallique disponibles en Blanc RAL9016
ou Anthracite Micacé ou bien fixés au plateau à l’aide d’une plaque de métal disponible en Blanc RAL9016 ou Anthracite Micacé.
Cette dernière option permet de positionner librement l’écran privatif latéral.
ÉLÉMENTS MÉTALLIQUES SUSPENDUS
Réalisés en tôle 8/10 pliée et soudée, peints avec des poudres époxy dans les couleurs Blanc mat RAL9016 ou Anthracite Micacé.
Tiroirs internes en métal avec coulisses à billes Quadro invisibles à fermeture amortie. Serrure fournie de série sur le premier tiroir, avec cylindre amovible et
deux clés avec couvre-clé de protection pliant en ABS. Poignée latérale intégrée dans la façade du tiroir.
Tous les éléments peuvent être fixés librement à la structure et sont faciles à déplacer grâce aux 4 clips en Nylon 6 renforcé fibre de verre (20 %) de couleur
Blanc ou Anthracite fixés sur le top de l’élément à l’aide d’une paire de brides métalliques qui en facilitent le positionnement.
Les éléments sont disponibles dans les configurations suivantes :
• Un tiroir avec serrure L.32xP.50xH.10 cm
• Deux tiroirs (tiroir du haut avec serrure) L.32xP.50xH.20 cm
• Un tiroir avec serrure + niche L.32xP.50xH.40 cm
• Deux tiroirs (tiroir du haut avec serrure) + niche L.32xP.50xH.40 cm
P.S. : dimensions niche L.32xP.50xH.30 cm.
VOILE DE FOND
Réalisé en bois aggloméré de 18 mm d’épaisseur, avec une densité d’environ 650 kg/m3 ; revêtement en mélaminé sur les deux côtés (grammage
papier : 120 g/m2) ; traitement anti-rayures et antireflet.
Finitions disponibles : Ivoire, Béton Taloché, Orme Foncé, Orme Crème, Noyer Noir, Vulcano, Graphite, Chanvre, Vison et Vert Pétrole.
Les panneaux ont une bonne résistance à la flexion et à la traction et une excellente résistance au vieillissement et aux taches.
Les chants sur le pourtour sont en ABS, collés avec de la colle polyuréthane et arrondis.
