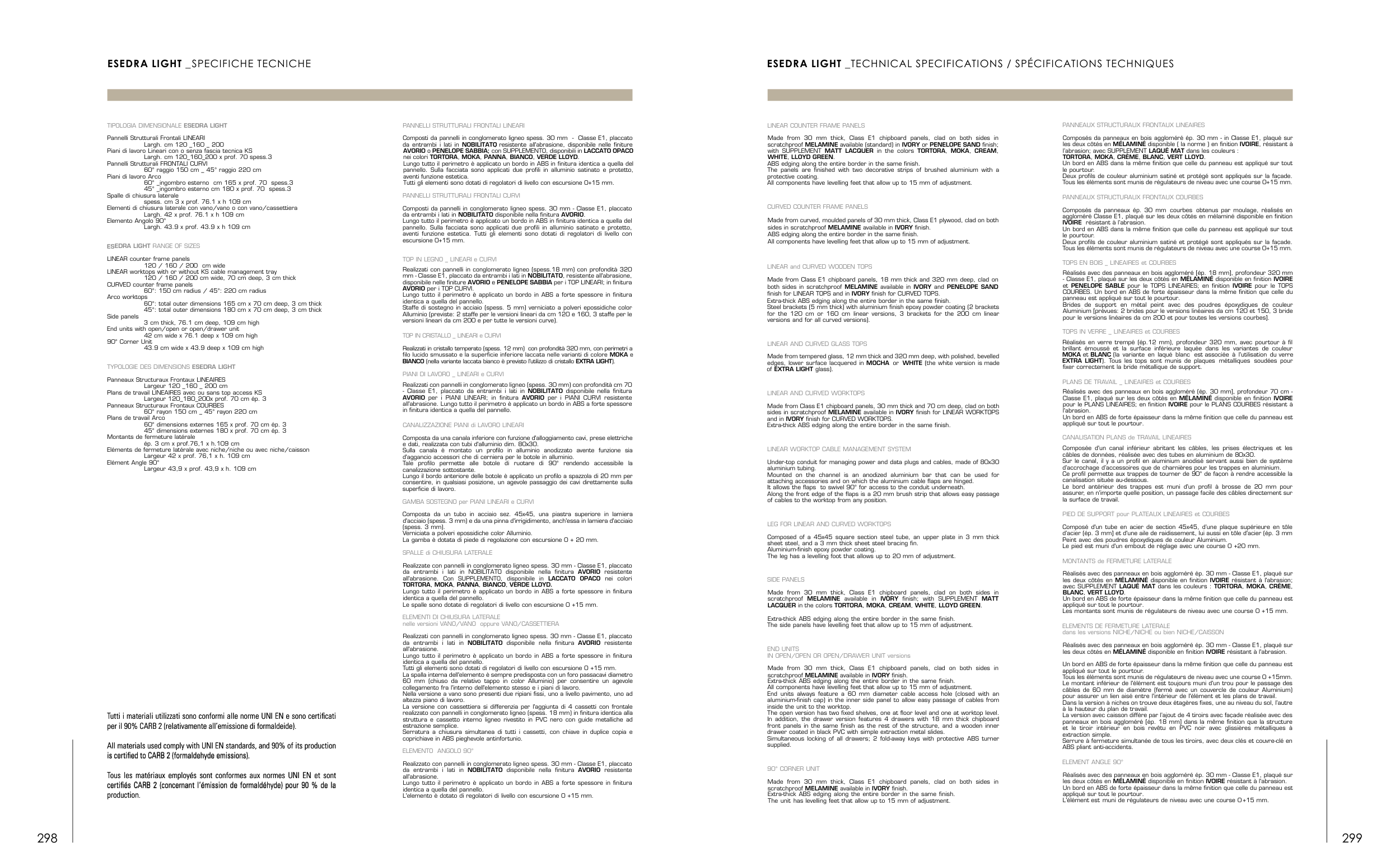

ESEDRA LIGHT _TECHNICAL SPECIFICATIONS / SPÉCIFICATIONS TECHNIQUES
ESEDRA LIGHT _SPECIFICHE TECNICHE
Tutti i materiali utilizzati sono conformi alle norme UNI EN e sono certificati
per il 90% CARB 2 (relativamente all’emissione di formaldeide).
All materials used comply with UNI EN standards, and 90% of its production
is certified to CARB 2 (formaldehyde emissions).
Tous les matériaux employés sont conformes aux normes UNI EN et sont
certifiés CARB 2 (concernant l’émission de formaldéhyde) pour 90 % de la
production.
PANNEAUX STRUCTURAUX FRONTAUX COURBES
Composés da panneaux ép. 30 mm courbes obtenus par moulage, réalisés en
aggloméré Classe E1, plaqué sur les deux côtés en mélaminé disponible en finition
IVOIRE résistant à l’abrasion.
Un bord en ABS dans la même finition que celle du panneau est appliqué sur tout
le pourtour.
Deux profils de couleur aluminium satiné et protégé sont appliqués sur la façade.
Tous les éléments sont munis de régulateurs de niveau avec une course 0+15 mm.
CANALISATION PLANS de TRAVAIL LINEAIRES
Composée d'un canal inférieur abritant les câbles, les prises électriques et les
câbles de données, réalisée avec des tubes en aluminium de 80x30.
Sur le canal, il y a un profil en aluminium anodisé servant aussi bien de système
d’accrochage d’accessoires que de charnières pour les trappes en aluminium.
Ce profil permette aux trappes de tourner de 90° de façon à rendre accessible la
canalisation située au-dessous.
Le bord antérieur des trappes est muni d'un profil à brosse de 20 mm pour
assurer, en n'importe quelle position, un passage facile des câbles directement sur
la surface de travail.
PIED DE SUPPORT pour PLATEAUX LINEAIRES et COURBES
Composé d'un tube en acier de section 45x45, d’une plaque supérieure en tôle
d’acier (ép. 3 mm] et d'une aile de raidissement, lui aussi en tôle d'acier (ép. 3 mm
Peint avec des poudres époxydiques de couleur Aluminium.
Le pied est muni d'un embout de réglage avec une course 0 +20 mm.
LINEAR WORKTOP CABLE MANAGEMENT SYSTEM
Under-top conduit for managing power and data plugs and cables, made of 80x30
aluminium tubing.
Mounted on the channel is an anodized aluminium bar that can be used for
attaching accessories and on which the aluminium cable flaps are hinged.
It allows the flaps to swivel 90° for access to the conduit underneath.
Along the front edge of the flaps is a 20 mm brush strip that allows easy passage
of cables to the worktop from any position.
LEG FOR LINEAR AND CURVED WORKTOPS
Composed of a 45x45 square section steel tube, an upper plate in 3 mm thick
sheet steel, and a 3 mm thick sheet steel bracing fin.
Aluminium-finish epoxy powder coating.
The leg has a levelling foot that allows up to 20 mm of adjustment.
LINEAR AND CURVED GLASS TOPS
Made from tempered glass, 12 mm thick and 320 mm deep, with polished, bevelled
edges, lower surface lacquered in MOCHA or WHITE (the white version is made
of EXTRA LIGHT glass).
TOPS IN VERRE _ LINEAIRES et COURBES
Réalisés en verre trempé (ép.12 mm), profondeur 320 mm, avec pourtour à fil
brillant émoussé et la surface inférieure laquée dans les variantes de couleur
MOKA et BLANC (la variante en laqué blanc est associée à l'utilisation du verre
EXTRA LIGHT). Tous les tops sont munis de plaques métalliques soudées pour
fixer correctement la bride métallique de support.
CURVED COUNTER FRAME PANELS
Made from curved, moulded panels of 30 mm thick, Class E1 plywood, clad on both
sides in scratchproof MELAMINE available in IVORY finish.
ABS edging along the entire border in the same finish.
All components have levelling feet that allow up to 15 mm of adjustment.
LINEAR COUNTER FRAME PANELS
ABS edging along the entire border in the same finish.
The panels are finished with two decorative strips of brushed aluminium with a
protective coating.
All components have levelling feet that allow up to 15 mm of adjustment.
Made from 30 mm thick, Class E1 chipboard panels, clad on both sides in
scratchproof MELAMINE available (standard) in IVORY or PENELOPE SAND finish;
with SUPPLEMENT MATT LACQUER in the colors TORTORA, MOKA, CREAM,
WHITE, LLOYD GREEN.
90° CORNER UNIT
The unit has levelling feet that allow up to 15 mm of adjustment.
Extra-thick ABS edging along the entire border in the same finish.
Made from 30 mm thick, Class E1 chipboard panels, clad on both sides in
scratchproof MELAMINE available in IVORY finish.
END UNITS
IN OPEN/OPEN OR OPEN/DRAWER UNIT versions
All components have levelling feet that allow up to 15 mm of adjustment.
End units always feature a 60 mm diameter cable access hole (closed with an
aluminium-finish cap) in the inner side panel to allow easy passage of cables from
inside the unit to the worktop.
The open version has two fixed shelves, one at floor level and one at worktop level.
In addition, the drawer version features 4 drawers with 18 mm thick chipboard
front panels in the same finish as the rest of the structure, and a wooden inner
drawer coated in black PVC with simple extraction metal slides.
Simultaneous locking of all drawers; 2 fold-away keys with protective ABS turner
supplied.
Extra-thick ABS edging along the entire border in the same finish.
Made from 30 mm thick, Class E1 chipboard panels, clad on both sides in
scratchproof MELAMINE available in IVORY finish.
SIDE PANELS
The side panels have levelling feet that allow up to 15 mm of adjustment.
Extra-thick ABS edging along the entire border in the same finish.
Made from 30 mm thick, Class E1 chipboard panels, clad on both sides in
scratchproof MELAMINE available in IVORY finish; with SUPPLEMENT MATT
LACQUER in the colors TORTORA, MOKA, CREAM, WHITE, LLOYD GREEN.
LINEAR and CURVED WOODEN TOPS
Extra-thick ABS edging along the entire border in the same finish.
Steel brackets (5 mm thick) with aluminium finish epoxy powder coating (2 brackets
for the 120 cm or 160 cm linear versions, 3 brackets for the 200 cm linear
versions and for all curved versions).
Made from Class E1 chipboard panels, 18 mm thick and 320 mm deep, clad on
both sides in scratchproof MELAMINE available in IVORY and PENELOPE SAND
finish for LINEAR TOPS and in IVORY finish for CURVED TOPS.
TOPS EN BOIS _ LINEAIRES et COURBES
Réalisés avec des panneaux en bois aggloméré [ép. 18 mm], profondeur 320 mm
- Classe E1, plaqué sur les deux côtés en MÉLAMINÉ disponible en finition IVOIRE
et PENELOPE SABLE pour le TOPS LINEAIRES; en finition IVOIRE pour le TOPS
COURBES. Un bord en ABS de forte épaisseur dans la même finition que celle du
panneau est appliqué sur tout le pourtour.
Brides de support en métal peint avec des poudres époxydiques de couleur
Aluminium [prévues: 2 brides pour le versions linéaires da cm 120 et 150, 3 bride
pour le versions linéaires da cm 200 et pour toutes les versions courbes].
PANNEAUX STRUCTURAUX FRONTAUX LINEAIRES
Un bord en ABS dans la même finition que celle du panneau est appliqué sur tout
le pourtour.
Deux profils de couleur aluminium satiné et protégé sont appliqués sur la façade.
Tous les éléments sont munis de régulateurs de niveau avec une course 0+15 mm.
Composés da panneaux en bois aggloméré ép. 30 mm - in Classe E1, plaqué sur
les deux côtés en MÉLAMINÉ disponible ( la norme ) en finition IVOIRE, résistant à
l’abrasion; avec SUPPLEMENT LAQUÉ MAT dans les couleurs :
TORTORA, MOKA, CRÈME, BLANC, VERT LLOYD.
PLANS DE TRAVAIL _ LINEAIRES et COURBES
Réalisés avec des panneaux en bois aggloméré (ép. 30 mm], profondeur 70 cm -
Classe E1, plaqué sur les deux côtés en MÉLAMINÉ disponible en finition IVOIRE
pour le PLANS LINEAIRES; en finition IVOIRE pour le PLANS COURBES résistant à
l'abrasion.
Un bord en ABS de forte épaisseur dans la même finition que celle du panneau est
appliqué sur tout le pourtour.
ELEMENT ANGLE 90°
L'élément est muni de régulateurs de niveau avec une course 0 +15 mm.
Réalisés avec des panneaux en bois aggloméré ép. 30 mm - Classe E1, plaqué sur
les deux côtés en MÉLAMINÉ disponible en finition IVOIRE résistant à l'abrasion.
Un bord en ABS de forte épaisseur dans la même finition que celle du panneau est
appliqué sur tout le pourtour.
MONTANTS de FERMETURE LATERALE
Les montants sont munis de régulateurs de niveau avec une course 0 +15 mm.
Réalisés avec des panneaux en bois aggloméré ép. 30 mm - Classe E1, plaqué sur
les deux côtés en MÉLAMINÉ disponible en finition IVOIRE résistant à l'abrasion;
avec SUPPLEMENT LAQUÉ MAT dans les couleurs : TORTORA, MOKA, CRÈME,
BLANC, VERT LLOYD.
Un bord en ABS de forte épaisseur dans la même finition que celle du panneau est
appliqué sur tout le pourtour.
ELEMENTS DE FERMETURE LATERALE
dans les versions NICHE/NICHE ou bien NICHE/CAISSON
Un bord en ABS de forte épaisseur dans la même finition que celle du panneau est
appliqué sur tout le pourtour.
Tous les éléments sont munis de régulateurs de niveau avec une course 0 +15mm.
Le montant inférieur de l'élément est toujours muni d'un trou pour le passage des
câbles de 60 mm de diamètre (fermé avec un couvercle de couleur Aluminium)
pour assurer un lien aisé entre l'intérieur de l'élément et les plans de travail.
Dans la version à niches on trouve deux étagères fixes, une au niveau du sol, l’autre
à la hauteur du plan de travail.
La version avec caisson diffère par l’ajout de 4 tiroirs avec façade réalisée avec des
panneaux en bois aggloméré [ép. 18 mm] dans la même finition que la structure
et le tiroir intérieur en bois revêtu en PVC noir avec glissières métalliques à
extraction simple.
Serrure à fermeture simultanée de tous les tiroirs, avec deux clés et couvre-clé en
ABS pliant anti-accidents.
Réalisés avec des panneaux en bois aggloméré ép. 30 mm - Classe E1, plaqué sur
les deux côtés en MÉLAMINÉ disponible en finition IVOIRE résistant à l'abrasion.
LINEAR AND CURVED WORKTOPS
Made from Class E1 chipboard panels, 30 mm thick and 70 cm deep, clad on both
Extra-thick ABS edging along the entire border in the same finish.
sides in scratchproof MELAMINE available in IVORY finish for LINEAR WORKTOPS
and in IVORY finish for CURVED WORKTOPS.
PANNEAUX STRUCTURAUX FRONTAUX COURBES
Composés da panneaux ép. 30 mm courbes obtenus par moulage, réalisés en
aggloméré Classe E1, plaqué sur les deux côtés en mélaminé disponible en finition
IVOIRE résistant à l’abrasion.
Un bord en ABS dans la même finition que celle du panneau est appliqué sur tout
le pourtour.
Deux profils de couleur aluminium satiné et protégé sont appliqués sur la façade.
Tous les éléments sont munis de régulateurs de niveau avec une course 0+15 mm.
CANALISATION PLANS de TRAVAIL LINEAIRES
Composée d'un canal inférieur abritant les câbles, les prises électriques et les
câbles de données, réalisée avec des tubes en aluminium de 80x30.
Sur le canal, il y a un profil en aluminium anodisé servant aussi bien de système
d’accrochage d’accessoires que de charnières pour les trappes en aluminium.
Ce profil permette aux trappes de tourner de 90° de façon à rendre accessible la
canalisation située au-dessous.
Le bord antérieur des trappes est muni d'un profil à brosse de 20 mm pour
assurer, en n'importe quelle position, un passage facile des câbles directement sur
la surface de travail.
PIED DE SUPPORT pour PLATEAUX LINEAIRES et COURBES
Composé d'un tube en acier de section 45x45, d’une plaque supérieure en tôle
d’acier (ép. 3 mm] et d'une aile de raidissement, lui aussi en tôle d'acier (ép. 3 mm
Peint avec des poudres époxydiques de couleur Aluminium.
Le pied est muni d'un embout de réglage avec une course 0 +20 mm.
LINEAR WORKTOP CABLE MANAGEMENT SYSTEM
Under-top conduit for managing power and data plugs and cables, made of 80x30
aluminium tubing.
Mounted on the channel is an anodized aluminium bar that can be used for
attaching accessories and on which the aluminium cable flaps are hinged.
It allows the flaps to swivel 90° for access to the conduit underneath.
Along the front edge of the flaps is a 20 mm brush strip that allows easy passage
of cables to the worktop from any position.
LEG FOR LINEAR AND CURVED WORKTOPS
Composed of a 45x45 square section steel tube, an upper plate in 3 mm thick
sheet steel, and a 3 mm thick sheet steel bracing fin.
Aluminium-finish epoxy powder coating.
The leg has a levelling foot that allows up to 20 mm of adjustment.
LINEAR AND CURVED GLASS TOPS
Made from tempered glass, 12 mm thick and 320 mm deep, with polished, bevelled
edges, lower surface lacquered in MOCHA or WHITE (the white version is made
of EXTRA LIGHT glass).
TOPS IN VERRE _ LINEAIRES et COURBES
Réalisés en verre trempé (ép.12 mm), profondeur 320 mm, avec pourtour à fil
brillant émoussé et la surface inférieure laquée dans les variantes de couleur
MOKA et BLANC (la variante en laqué blanc est associée à l'utilisation du verre
EXTRA LIGHT). Tous les tops sont munis de plaques métalliques soudées pour
fixer correctement la bride métallique de support.
CURVED COUNTER FRAME PANELS
Made from curved, moulded panels of 30 mm thick, Class E1 plywood, clad on both
sides in scratchproof MELAMINE available in IVORY finish.
ABS edging along the entire border in the same finish.
All components have levelling feet that allow up to 15 mm of adjustment.
LINEAR COUNTER FRAME PANELS
ABS edging along the entire border in the same finish.
The panels are finished with two decorative strips of brushed aluminium with a
protective coating.
All components have levelling feet that allow up to 15 mm of adjustment.
Made from 30 mm thick, Class E1 chipboard panels, clad on both sides in
scratchproof MELAMINE available (standard) in IVORY or PENELOPE SAND finish;
with SUPPLEMENT MATT LACQUER in the colors TORTORA, MOKA, CREAM,
WHITE, LLOYD GREEN.
90° CORNER UNIT
The unit has levelling feet that allow up to 15 mm of adjustment.
Extra-thick ABS edging along the entire border in the same finish.
Made from 30 mm thick, Class E1 chipboard panels, clad on both sides in
scratchproof MELAMINE available in IVORY finish.
END UNITS
IN OPEN/OPEN OR OPEN/DRAWER UNIT versions
All components have levelling feet that allow up to 15 mm of adjustment.
End units always feature a 60 mm diameter cable access hole (closed with an
aluminium-finish cap) in the inner side panel to allow easy passage of cables from
inside the unit to the worktop.
The open version has two fixed shelves, one at floor level and one at worktop level.
In addition, the drawer version features 4 drawers with 18 mm thick chipboard
front panels in the same finish as the rest of the structure, and a wooden inner
drawer coated in black PVC with simple extraction metal slides.
Simultaneous locking of all drawers; 2 fold-away keys with protective ABS turner
supplied.
Extra-thick ABS edging along the entire border in the same finish.
Made from 30 mm thick, Class E1 chipboard panels, clad on both sides in
scratchproof MELAMINE available in IVORY finish.
SIDE PANELS
The side panels have levelling feet that allow up to 15 mm of adjustment.
Extra-thick ABS edging along the entire border in the same finish.
Made from 30 mm thick, Class E1 chipboard panels, clad on both sides in
scratchproof MELAMINE available in IVORY finish; with SUPPLEMENT MATT
LACQUER in the colors TORTORA, MOKA, CREAM, WHITE, LLOYD GREEN.
LINEAR and CURVED WOODEN TOPS
Extra-thick ABS edging along the entire border in the same finish.
Steel brackets (5 mm thick) with aluminium finish epoxy powder coating (2 brackets
for the 120 cm or 160 cm linear versions, 3 brackets for the 200 cm linear
versions and for all curved versions).
Made from Class E1 chipboard panels, 18 mm thick and 320 mm deep, clad on
both sides in scratchproof MELAMINE available in IVORY and PENELOPE SAND
finish for LINEAR TOPS and in IVORY finish for CURVED TOPS.
TOPS EN BOIS _ LINEAIRES et COURBES
Réalisés avec des panneaux en bois aggloméré [ép. 18 mm], profondeur 320 mm
- Classe E1, plaqué sur les deux côtés en MÉLAMINÉ disponible en finition IVOIRE
et PENELOPE SABLE pour le TOPS LINEAIRES; en finition IVOIRE pour le TOPS
COURBES. Un bord en ABS de forte épaisseur dans la même finition que celle du
panneau est appliqué sur tout le pourtour.
Brides de support en métal peint avec des poudres époxydiques de couleur
Aluminium [prévues: 2 brides pour le versions linéaires da cm 120 et 150, 3 bride
pour le versions linéaires da cm 200 et pour toutes les versions courbes].
PANNEAUX STRUCTURAUX FRONTAUX LINEAIRES
Un bord en ABS dans la même finition que celle du panneau est appliqué sur tout
le pourtour.
Deux profils de couleur aluminium satiné et protégé sont appliqués sur la façade.
Tous les éléments sont munis de régulateurs de niveau avec une course 0+15 mm.
Composés da panneaux en bois aggloméré ép. 30 mm - in Classe E1, plaqué sur
les deux côtés en MÉLAMINÉ disponible ( la norme ) en finition IVOIRE, résistant à
l’abrasion; avec SUPPLEMENT LAQUÉ MAT dans les couleurs :
TORTORA, MOKA, CRÈME, BLANC, VERT LLOYD.
PLANS DE TRAVAIL _ LINEAIRES et COURBES
Réalisés avec des panneaux en bois aggloméré (ép. 30 mm], profondeur 70 cm -
Classe E1, plaqué sur les deux côtés en MÉLAMINÉ disponible en finition IVOIRE
pour le PLANS LINEAIRES; en finition IVOIRE pour le PLANS COURBES résistant à
l'abrasion.
Un bord en ABS de forte épaisseur dans la même finition que celle du panneau est
appliqué sur tout le pourtour.
ELEMENT ANGLE 90°
L'élément est muni de régulateurs de niveau avec une course 0 +15 mm.
Réalisés avec des panneaux en bois aggloméré ép. 30 mm - Classe E1, plaqué sur
les deux côtés en MÉLAMINÉ disponible en finition IVOIRE résistant à l'abrasion.
Un bord en ABS de forte épaisseur dans la même finition que celle du panneau est
appliqué sur tout le pourtour.
MONTANTS de FERMETURE LATERALE
Les montants sont munis de régulateurs de niveau avec une course 0 +15 mm.
Réalisés avec des panneaux en bois aggloméré ép. 30 mm - Classe E1, plaqué sur
les deux côtés en MÉLAMINÉ disponible en finition IVOIRE résistant à l'abrasion;
avec SUPPLEMENT LAQUÉ MAT dans les couleurs : TORTORA, MOKA, CRÈME,
BLANC, VERT LLOYD.
Un bord en ABS de forte épaisseur dans la même finition que celle du panneau est
appliqué sur tout le pourtour.
ELEMENTS DE FERMETURE LATERALE
dans les versions NICHE/NICHE ou bien NICHE/CAISSON
Un bord en ABS de forte épaisseur dans la même finition que celle du panneau est
appliqué sur tout le pourtour.
Tous les éléments sont munis de régulateurs de niveau avec une course 0 +15mm.
Le montant inférieur de l'élément est toujours muni d'un trou pour le passage des
câbles de 60 mm de diamètre (fermé avec un couvercle de couleur Aluminium)
pour assurer un lien aisé entre l'intérieur de l'élément et les plans de travail.
Dans la version à niches on trouve deux étagères fixes, une au niveau du sol, l’autre
à la hauteur du plan de travail.
La version avec caisson diffère par l’ajout de 4 tiroirs avec façade réalisée avec des
panneaux en bois aggloméré [ép. 18 mm] dans la même finition que la structure
et le tiroir intérieur en bois revêtu en PVC noir avec glissières métalliques à
extraction simple.
Serrure à fermeture simultanée de tous les tiroirs, avec deux clés et couvre-clé en
ABS pliant anti-accidents.
Réalisés avec des panneaux en bois aggloméré ép. 30 mm - Classe E1, plaqué sur
les deux côtés en MÉLAMINÉ disponible en finition IVOIRE résistant à l'abrasion.
LINEAR AND CURVED WORKTOPS
Made from Class E1 chipboard panels, 30 mm thick and 70 cm deep, clad on both
Extra-thick ABS edging along the entire border in the same finish.
sides in scratchproof MELAMINE available in IVORY finish for LINEAR WORKTOPS
and in IVORY finish for CURVED WORKTOPS.
PANNELLI STRUTTURALI FRONTALI LINEARI
Composti da pannelli in conglomerato ligneo spess. 30 mm - Classe E1, placcato
da entrambi i lati in NOBILITATO, resistente all'abrasione, disponibile nelle finiture
PANNELLI STRUTTURALI FRONTALI CURVI
TOP IN LEGNO _ LINEARI e CURVI
PIANI DI LAVORO _ LINEARI e CURVI
CANALIZZAZIONE PIANI di LAVORO LINEARI
Composta da una canala inferiore con funzione d'alloggiamento cavi, prese elettriche
e dati, realizzata con tubi d'alluminio dim. 80x30.
Sulla canala è montato un profilo in alluminio anodizzato avente funzione sia
d'aggancio accessori che di cerniera per le botole in alluminio.
Tale profilo permette alle botole di ruotare di 90° rendendo accessibile la
canalizzazione sottostante.
Lungo il bordo anteriore delle botole è applicato un profilo a spazzola di 20 mm per
consentire, in qualsiasi posizione, un agevole passaggio dei cavi direttamente sulla
superficie di lavoro.
GAMBA SOSTEGNO per PIANI LINEARI e CURVI
Composta da un tubo in acciaio sez. 45x45, una piastra superiore in lamiera
d'acciaio (spess. 3 mm) e da una pinna d'irrigidimento, anch'essa in lamiera d'acciaio
(spess. 3 mm).
Verniciata a polveri epossidiche color Alluminio.
La gamba è dotata di piede di regolazione con escursione 0 + 20 mm.
SPALLE di CHIUSURA LATERALE
Le spalle sono dotate di regolatori di livello con escursione 0 +15 mm.
ELEMENTI DI CHIUSURA LATERALE
nelle versioni VANO/VANO oppure VANO/CASSETTIERA
Tutti gli elementi sono dotati di regolatori di livello con escursione 0 +15 mm.
La spalla interna dell'elemento è sempre predisposta con un foro passacavi diametro
60 mm (chiuso da relativo tappo in color Alluminio) per consentire un agevole
collegamento fra l'interno dell'elemento stesso e i piani di lavoro.
Nella versione a vano sono presenti due ripiani fissi, uno a livello pavimento, uno ad
altezza piano di lavoro.
La versione con cassettiera si differenzia per l'aggiunta di 4 cassetti con frontale
realizzato con pannelli in conglomerato ligneo (spess. 18 mm) in finitura identica alla
struttura e cassetto interno ligneo rivestito in PVC nero con guide metalliche ad
estrazione semplice.
Serratura a chiusura simultanea di tutti i cassetti, con chiave in duplice copia e
coprichiave in ABS pieghevole antinfortunio.
ELEMENTO ANGOLO 90°
L'elemento è dotato di regolatori di livello con escursione 0 +15 mm.
TOP IN CRISTALLO _ LINEARI e CURVI
Realizzati in cristallo temperato (spess. 12 mm) con profondità 320 mm, con perimetri a
filo lucido smussato e la superficie inferiore laccata nelle varianti di colore MOKA e
BIANCO (nella variante laccata bianco è previsto l'utilizzo di cristallo EXTRA LIGHT).
Composti da pannelli in conglomerato ligneo spess. 30 mm - Classe E1, placcato
da entrambi i lati in NOBILITATO disponibile nella finitura AVORIO.
Lungo tutto il perimetro è applicato un bordo in ABS in finitura identica a quella del
pannello. Sulla facciata sono applicati due profili in alluminio satinato e protetto,
aventi funzione estetica. Tutti gli elementi sono dotati di regolatori di livello con
escursione 0+15 mm.
Realizzati con pannelli in conglomerato ligneo (spess.18 mm) con profondità 320
mm - Classe E1, placcato da entrambi i lati in NOBILITATO, resistente all'abrasione,
disponibile nelle finiture AVORIO e PENELOPE SABBIA per i TOP LINEARI; in finitura
AVORIO per i TOP CURVI.
Lungo tutto il perimetro è applicato un bordo in ABS a forte spessore in finitura
identica a quella del pannello.
Staffe di sostegno in acciaio (spess. 5 mm) verniciato a polveri epossidiche color
Alluminio (previste: 2 staffe per le versioni lineari da cm 120 e 160, 3 staffe per le
versioni lineari da cm 200 e per tutte le versioni curve).
Realizzati con pannelli in conglomerato ligneo (spess. 30 mm) con profondità cm 70
- Classe E1, placcato da entrambi i lati in NOBILITATO disponibile nella finitura
AVORIO per i PIANI LINEARI; in finitura AVORIO per i PIANI CURVI resistente
all'abrasione. Lungo tutto il perimetro è applicato un bordo in ABS a forte spessore
in finitura identica a quella del pannello.
Realizzate con pannelli in conglomerato ligneo spess. 30 mm - Classe E1, placcato
da entrambi i lati in NOBILITATO disponibile nella finitura AVORIO resistente
all'abrasione. Con SUPPLEMENTO, disponibile in LACCATO OPACO nei colori
TORTORA, MOKA, PANNA, BIANCO, VERDE LLOYD.
Lungo tutto il perimetro è applicato un bordo in ABS a forte spessore in finitura
identica a quella del pannello.
Realizzati con pannelli in conglomerato ligneo spess. 30 mm - Classe E1, placcato
da entrambi i lati in NOBILITATO disponibile nella finitura AVORIO resistente
all'abrasione.
Lungo tutto il perimetro è applicato un bordo in ABS a forte spessore in finitura
identica a quella del pannello.
Realizzato con pannelli in conglomerato ligneo spess. 30 mm - Classe E1, placcato
da entrambi i lati in NOBILITATO disponibile nella finitura AVORIO resistente
all'abrasione.
Lungo tutto il perimetro è applicato un bordo in ABS a forte spessore in finitura
identica a quella del pannello.
TIPOLOGIA DIMENSIONALE ESEDRA LIGHT
Pannelli Strutturali Frontali LINEARI
Largh. cm 120 _160 _ 200
Piani di lavoro Lineari con o senza fascia tecnica KS
Largh. cm 120_160_200 x prof. 70 spess.3
Pannelli Strutturali FRONTALI CURVI
60° raggio 150 cm _ 45° raggio 220 cm
Piani di lavoro Arco
60° _ingombro esterno cm 165 x prof. 70 spess.3
45° _ingombro esterno cm 180 x prof. 70 spess.3
Spalle di chiusura laterale
spess. cm 3 x prof. 76.1 x h 109 cm
Elementi di chiusura laterale con vano/vano o con vano/cassettiera
Largh. 42 x prof. 76.1 x h 109 cm
Elemento Angolo 90°
Largh. 43.9 x prof. 43.9 x h 109 cm
ESEDRA LIGHT RANGE OF SIZES
LINEAR counter frame panels
120 / 160 / 200 cm wide
LINEAR worktops with or without KS cable management tray
120 / 160 / 200 cm wide, 70 cm deep, 3 cm thick
CURVED counter frame panels
60°: 150 cm radius / 45°: 220 cm radius
Arco worktops
60°: total outer dimensions 165 cm x 70 cm deep, 3 cm thick
45°: total outer dimensions 180 cm x 70 cm deep, 3 cm thick
Side panels
3 cm thick, 76.1 cm deep, 109 cm high
End units with open/open or open/drawer unit
42 cm wide x 76.1 deep x 109 cm high
90° Corner Unit
43.9 cm wide x 43.9 deep x 109 cm high
TYPOLOGIE DES DIMENSIONS ESEDRA LIGHT
Panneaux Structuraux Frontaux LINEAIRES
Largeur 120 _160 _ 200 cm
Plans de travail LINEAIRES avec ou sans top access KS
Largeur 120_1B0_200x prof. 70 cm ép. 3
Panneaux Structuraux Frontaux COURBES
60° rayon 150 cm _ 45° rayon 220 cm
Plans de travail Arco
60° dimensions externes 165 x prof. 70 cm ép. 3
45° dimensions externes 180 x prof. 70 cm ép. 3
Montants de fermeture latérale
ép. 3 cm x prof.76,1 x h.109 cm
Eléments de fermeture latérale avec niche/niche ou avec niche/caisson
Largeur 42 x prof. 76,1 x h. 109 cm
Elément Angle 90°
Largeur 43,9 x prof. 43,9 x h. 109 cm
AVORIO o PENELOPE SABBIA; con SUPPLEMENTO, disponibili in LACCATO OPACO
nei colori TORTORA, MOKA, PANNA, BIANCO, VERDE LLOYD.
Lungo tutto il perimetro è applicato un bordo in ABS in finitura identica a quella del
pannello. Sulla facciata sono applicati due profili in alluminio satinato e protetto,
aventi funzione estetica.
Tutti gli elementi sono dotati di regolatori di livello con escursione 0+15 mm.
PANNELLI STRUTTURALI FRONTALI LINEARI
Composti da pannelli in conglomerato ligneo spess. 30 mm - Classe E1, placcato
da entrambi i lati in NOBILITATO, resistente all'abrasione, disponibile nelle finiture
PANNELLI STRUTTURALI FRONTALI CURVI
TOP IN LEGNO _ LINEARI e CURVI
PIANI DI LAVORO _ LINEARI e CURVI
CANALIZZAZIONE PIANI di LAVORO LINEARI
Composta da una canala inferiore con funzione d'alloggiamento cavi, prese elettriche
e dati, realizzata con tubi d'alluminio dim. 80x30.
Sulla canala è montato un profilo in alluminio anodizzato avente funzione sia
d'aggancio accessori che di cerniera per le botole in alluminio.
Tale profilo permette alle botole di ruotare di 90° rendendo accessibile la
canalizzazione sottostante.
Lungo il bordo anteriore delle botole è applicato un profilo a spazzola di 20 mm per
consentire, in qualsiasi posizione, un agevole passaggio dei cavi direttamente sulla
superficie di lavoro.
GAMBA SOSTEGNO per PIANI LINEARI e CURVI
Composta da un tubo in acciaio sez. 45x45, una piastra superiore in lamiera
d'acciaio (spess. 3 mm) e da una pinna d'irrigidimento, anch'essa in lamiera d'acciaio
(spess. 3 mm).
Verniciata a polveri epossidiche color Alluminio.
La gamba è dotata di piede di regolazione con escursione 0 + 20 mm.
SPALLE di CHIUSURA LATERALE
Le spalle sono dotate di regolatori di livello con escursione 0 +15 mm.
ELEMENTI DI CHIUSURA LATERALE
nelle versioni VANO/VANO oppure VANO/CASSETTIERA
Tutti gli elementi sono dotati di regolatori di livello con escursione 0 +15 mm.
La spalla interna dell'elemento è sempre predisposta con un foro passacavi diametro
60 mm (chiuso da relativo tappo in color Alluminio) per consentire un agevole
collegamento fra l'interno dell'elemento stesso e i piani di lavoro.
Nella versione a vano sono presenti due ripiani fissi, uno a livello pavimento, uno ad
altezza piano di lavoro.
La versione con cassettiera si differenzia per l'aggiunta di 4 cassetti con frontale
realizzato con pannelli in conglomerato ligneo (spess. 18 mm) in finitura identica alla
struttura e cassetto interno ligneo rivestito in PVC nero con guide metalliche ad
estrazione semplice.
Serratura a chiusura simultanea di tutti i cassetti, con chiave in duplice copia e
coprichiave in ABS pieghevole antinfortunio.
ELEMENTO ANGOLO 90°
L'elemento è dotato di regolatori di livello con escursione 0 +15 mm.
TOP IN CRISTALLO _ LINEARI e CURVI
Realizzati in cristallo temperato (spess. 12 mm) con profondità 320 mm, con perimetri a
filo lucido smussato e la superficie inferiore laccata nelle varianti di colore MOKA e
BIANCO (nella variante laccata bianco è previsto l'utilizzo di cristallo EXTRA LIGHT).
Composti da pannelli in conglomerato ligneo spess. 30 mm - Classe E1, placcato
da entrambi i lati in NOBILITATO disponibile nella finitura AVORIO.
Lungo tutto il perimetro è applicato un bordo in ABS in finitura identica a quella del
pannello. Sulla facciata sono applicati due profili in alluminio satinato e protetto,
aventi funzione estetica. Tutti gli elementi sono dotati di regolatori di livello con
escursione 0+15 mm.
Realizzati con pannelli in conglomerato ligneo (spess.18 mm) con profondità 320
mm - Classe E1, placcato da entrambi i lati in NOBILITATO, resistente all'abrasione,
disponibile nelle finiture AVORIO e PENELOPE SABBIA per i TOP LINEARI; in finitura
AVORIO per i TOP CURVI.
Lungo tutto il perimetro è applicato un bordo in ABS a forte spessore in finitura
identica a quella del pannello.
Staffe di sostegno in acciaio (spess. 5 mm) verniciato a polveri epossidiche color
Alluminio (previste: 2 staffe per le versioni lineari da cm 120 e 160, 3 staffe per le
versioni lineari da cm 200 e per tutte le versioni curve).
Realizzati con pannelli in conglomerato ligneo (spess. 30 mm) con profondità cm 70
- Classe E1, placcato da entrambi i lati in NOBILITATO disponibile nella finitura
AVORIO per i PIANI LINEARI; in finitura AVORIO per i PIANI CURVI resistente
all'abrasione. Lungo tutto il perimetro è applicato un bordo in ABS a forte spessore
in finitura identica a quella del pannello.
Realizzate con pannelli in conglomerato ligneo spess. 30 mm - Classe E1, placcato
da entrambi i lati in NOBILITATO disponibile nella finitura AVORIO resistente
all'abrasione. Con SUPPLEMENTO, disponibile in LACCATO OPACO nei colori
TORTORA, MOKA, PANNA, BIANCO, VERDE LLOYD.
Lungo tutto il perimetro è applicato un bordo in ABS a forte spessore in finitura
identica a quella del pannello.
Realizzati con pannelli in conglomerato ligneo spess. 30 mm - Classe E1, placcato
da entrambi i lati in NOBILITATO disponibile nella finitura AVORIO resistente
all'abrasione.
Lungo tutto il perimetro è applicato un bordo in ABS a forte spessore in finitura
identica a quella del pannello.
Realizzato con pannelli in conglomerato ligneo spess. 30 mm - Classe E1, placcato
da entrambi i lati in NOBILITATO disponibile nella finitura AVORIO resistente
all'abrasione.
Lungo tutto il perimetro è applicato un bordo in ABS a forte spessore in finitura
identica a quella del pannello.
TIPOLOGIA DIMENSIONALE ESEDRA LIGHT
Pannelli Strutturali Frontali LINEARI
Largh. cm 120 _160 _ 200
Piani di lavoro Lineari con o senza fascia tecnica KS
Largh. cm 120_160_200 x prof. 70 spess.3
Pannelli Strutturali FRONTALI CURVI
60° raggio 150 cm _ 45° raggio 220 cm
Piani di lavoro Arco
60° _ingombro esterno cm 165 x prof. 70 spess.3
45° _ingombro esterno cm 180 x prof. 70 spess.3
Spalle di chiusura laterale
spess. cm 3 x prof. 76.1 x h 109 cm
Elementi di chiusura laterale con vano/vano o con vano/cassettiera
Largh. 42 x prof. 76.1 x h 109 cm
Elemento Angolo 90°
Largh. 43.9 x prof. 43.9 x h 109 cm
ESEDRA LIGHT RANGE OF SIZES
LINEAR counter frame panels
120 / 160 / 200 cm wide
LINEAR worktops with or without KS cable management tray
120 / 160 / 200 cm wide, 70 cm deep, 3 cm thick
CURVED counter frame panels
60°: 150 cm radius / 45°: 220 cm radius
Arco worktops
60°: total outer dimensions 165 cm x 70 cm deep, 3 cm thick
45°: total outer dimensions 180 cm x 70 cm deep, 3 cm thick
Side panels
3 cm thick, 76.1 cm deep, 109 cm high
End units with open/open or open/drawer unit
42 cm wide x 76.1 deep x 109 cm high
90° Corner Unit
43.9 cm wide x 43.9 deep x 109 cm high
TYPOLOGIE DES DIMENSIONS ESEDRA LIGHT
Panneaux Structuraux Frontaux LINEAIRES
Largeur 120 _160 _ 200 cm
Plans de travail LINEAIRES avec ou sans top access KS
Largeur 120_1B0_200x prof. 70 cm ép. 3
Panneaux Structuraux Frontaux COURBES
60° rayon 150 cm _ 45° rayon 220 cm
Plans de travail Arco
60° dimensions externes 165 x prof. 70 cm ép. 3
45° dimensions externes 180 x prof. 70 cm ép. 3
Montants de fermeture latérale
ép. 3 cm x prof.76,1 x h.109 cm
Eléments de fermeture latérale avec niche/niche ou avec niche/caisson
Largeur 42 x prof. 76,1 x h. 109 cm
Elément Angle 90°
Largeur 43,9 x prof. 43,9 x h. 109 cm
AVORIO o PENELOPE SABBIA; con SUPPLEMENTO, disponibili in LACCATO OPACO
nei colori TORTORA, MOKA, PANNA, BIANCO, VERDE LLOYD.
Lungo tutto il perimetro è applicato un bordo in ABS in finitura identica a quella del
pannello. Sulla facciata sono applicati due profili in alluminio satinato e protetto,
aventi funzione estetica.
Tutti gli elementi sono dotati di regolatori di livello con escursione 0+15 mm.
Tutti i materiali utilizzati sono conformi alle norme UNI EN e sono certificati
per il 90% CARB 2 (relativamente all’emissione di formaldeide).
All materials used comply with UNI EN standards, and 90% of its production
is certified to CARB 2 (formaldehyde emissions).
Tous les matériaux employés sont conformes aux normes UNI EN et sont
certifiés CARB 2 (concernant l’émission de formaldéhyde) pour 90 % de la
production.
