94
h (m)
E (lx)
D (cm)
0.50
1.00
1.50
2.00
4080
1020
453
255
30
45
65
90
94
*codice/code
non inclusi/not included
n. faretti/
n. spots
caratteristiche/
specifications
1
2
4
4
/
*Esempio schemi di collegamento a p.343/ Example of wiring diagram on p.343
alimentatori/LED drivers
WALIMLED 03350
WALIMLED 08350
WALIMLED 12350
WALIM/DIMM/JOLLY
WBOKVAR
4W - 350mA - 43x41x23 (h)
10W - 350mA - 100x40x27 (h)
15W - 350mA - 122x38x28 (h)
15W - 350mA - 103x67x21 (h) - dimm.
variatore/dimmer 1-10V

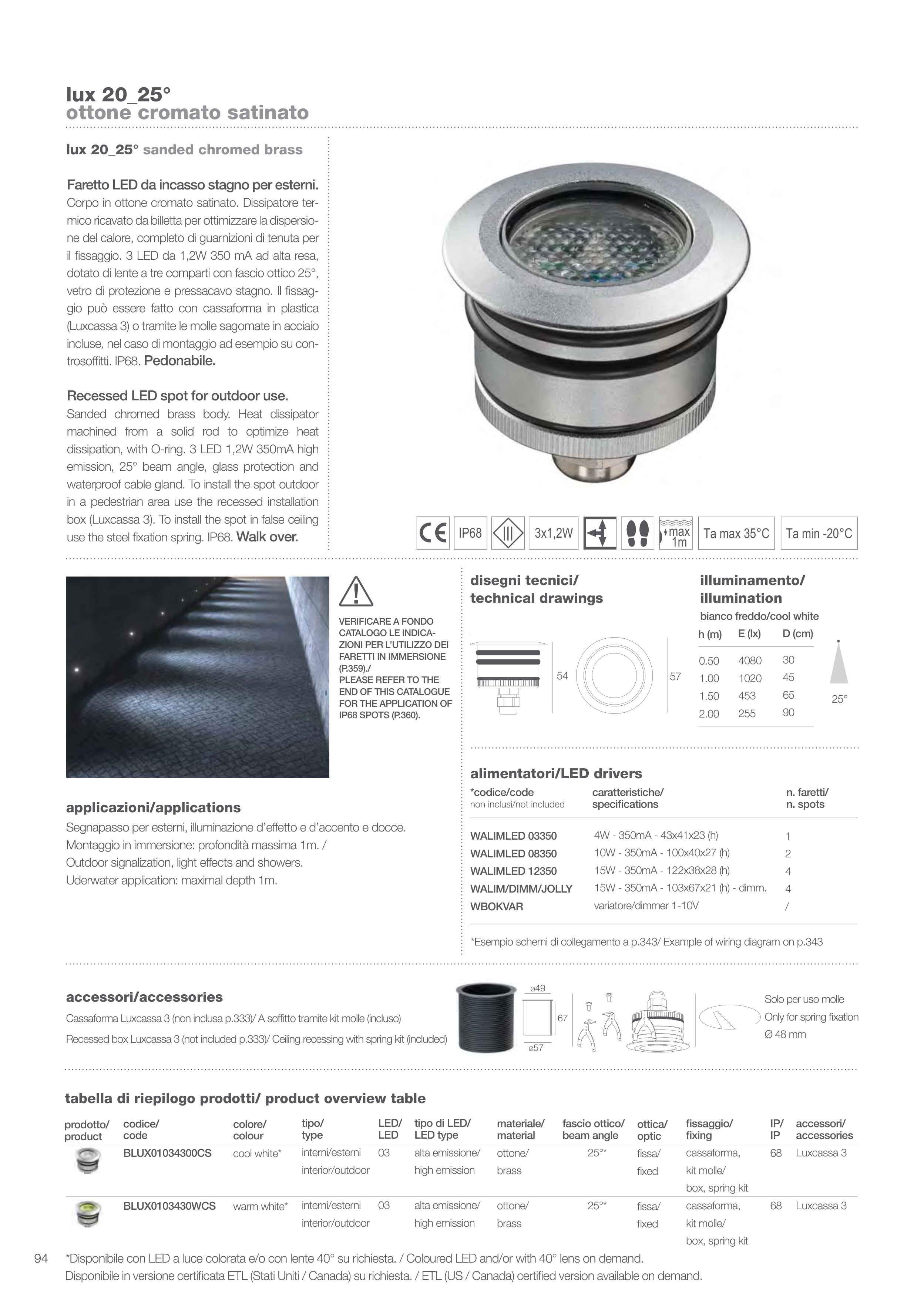

25°
lux 20_25°
ottone cromato satinato
lux 20_25° sanded chromed brass
Faretto LED da incasso stagno per esterni.
Corpo in ottone cromato satinato. Dissipatore ter-
mico ricavato da billetta per ottimizzare la dispersio-
ne del calore, completo di guarnizioni di tenuta per
il fissaggio. 3 LED da 1,2W 350 mA ad alta resa,
dotato di lente a tre comparti con fascio ottico 25°,
vetro di protezione e pressacavo stagno. Il fissag-
gio può essere fatto con cassaforma in plastica
(Luxcassa 3) o tramite le molle sagomate in acciaio
incluse, nel caso di montaggio ad esempio su con-
trosoffitti. IP68. Pedonabile.
Recessed LED spot for outdoor use.
Sanded chromed brass body. Heat dissipator
machined from a solid rod to optimize heat
dissipation, with O-ring. 3 LED 1,2W 350mA high
emission, 25° beam angle, glass protection and
waterproof cable gland. To install the spot outdoor
in a pedestrian area use the recessed installation
box (Luxcassa 3). To install the spot in false ceiling
use the steel fixation spring. IP68. Walk over.
Ø57
Ø49
67
accessori/accessories
Cassaforma Luxcassa 3 (non inclusa p.333)/ A soffitto tramite kit molle (incluso)
Recessed box Luxcassa 3 (not included p.333)/ Ceiling recessing with spring kit (included)
Solo per uso molle
Only for spring fixation
Ø 48 mm
prodotto/
product
tabella di riepilogo prodotti/ product overview table
codice/
code
BLUX01034300CS
BLUX0103430WCS
colore/
colour
cool white*
warm white*
tipo/
type
interni/esterni
interior/outdoor
interni/esterni
interior/outdoor
LED/
LED
03
03
tipo di LED/
LED type
alta emissione/
high emission
alta emissione/
high emission
materiale/
material
ottone/
brass
ottone/
brass
fascio ottico/
beam angle
25°*
25°*
ottica/
optic
fissa/
fixed
fissa/
fixed
fissaggio/
fixing
cassaforma,
kit molle/
box, spring kit
cassaforma,
kit molle/
box, spring kit
accessori/
accessories
Luxcassa 3
Luxcassa 3
IP/
IP
68
68
disegni tecnici/
technical drawings
illuminamento/
illumination
bianco freddo/cool white
*Disponibile con LED a luce colorata e/o con lente 40° su richiesta. / Coloured LED and/or with 40° lens on demand.
57
54
Disponibile in versione certificata ETL (Stati Uniti / Canada) su richiesta. / ETL (US / Canada) certified version available on demand.
Ta max 35°C
Ta min -20°C
1m
max
IP68
3x1,2W
VERIFICARE A FONDO
CATALOGO LE INDICA-
ZIONI PER L’UTILIZZO DEI
FARETTI IN IMMERSIONE
(P.359)./
PLEASE REFER TO THE
END OF THIS CATALOGUE
FOR THE APPLICATION OF
IP68 SPOTS (P.360).
!
applicazioni/applications
Segnapasso per esterni, illuminazione d’effetto e d’accento e docce.
Montaggio in immersione: profondità massima 1m. /
Outdoor signalization, light effects and showers.
Uderwater application: maximal depth 1m.
