86
prodotto/
product
tabella di riepilogo prodotti/ product overview table
codice/
code
BLUX0201F300CS
BLUX0201F30WCS
BLUX0201F301CS
BLUX0201F302CS
BLUX0201F303CS
BLUX0201F304CS
colore/
colour
cool white
warm white
blu/blue
verde/green
ambra/amber
rosso/red
tipo/
type
interni/esterni
interior/outdoor
interni/esterni
interior/outdoor
interni/esterni
interior/outdoor
interni/esterni
interior/outdoor
interni/esterni
interior/outdoor
interni/esterni
interior/outdoor
LED/
LED
01
01
01
01
01
01
tipo di LED/
LED type
alta emissione/
high emission
alta emissione/
high emission
alta emissione/
high emission
alta emissione/
high emission
alta emissione/
high emission
alta emissione/
high emission
materiale/
material
ottone/
brass
ottone/
brass
ottone/
brass
ottone/
brass
ottone/
brass
ottone/
brass
fascio ottico/
beam angle
10°*
10°*
10°*
10°*
10°*
10°*
ottica/
optic
fissa/
fixed
fissa/
fixed
fissa/
fixed
fissa/
fixed
fissa/
fixed
fissa/
fixed
fissaggio/
fixing
cassaforma, kit molle/
box, spring kit
cassaforma, kit molle/
box, spring kit
cassaforma, kit molle/
box, spring kit
cassaforma, kit molle/
box, spring kit
cassaforma, kit molle/
box, spring kit
cassaforma, kit molle/
box, spring kit
accessori/
accessories
Luxcassa 1
Luxcassa 1
Luxcassa 1
Luxcassa 1
Luxcassa 1
Luxcassa 1
IP/
IP
68
68
68
68
68
68
h (m)
E (lx)
D (cm)
0.25
0.50
0.75
1.00
14000
3500
1550
875
5
10
14
18
86
*codice/code
non inclusi/not included
n. faretti/
n. spots
caratteristiche/
specifications
1
3
8
3-12
12
/
*Esempio schemi di collegamento a p.342/ Example of wiring diagram on p.342
alimentatori/LED drivers
WALIMLED 01350
WALIMLED 03350
WALIMLED 08350
WALIMLED 12350
WALIM/DIMM/JOLLY
WBOKVAR
1,4W - 350mA - 34x32x25 (h)
4W - 350mA - 43x41x23 (h)
10W - 350mA - 100x40x27 (h)
15W - 350mA - 122x38x28 (h)
15W - 350mA - 103x67x21 (h) - dimm.
variatore/dimmer 1-10V

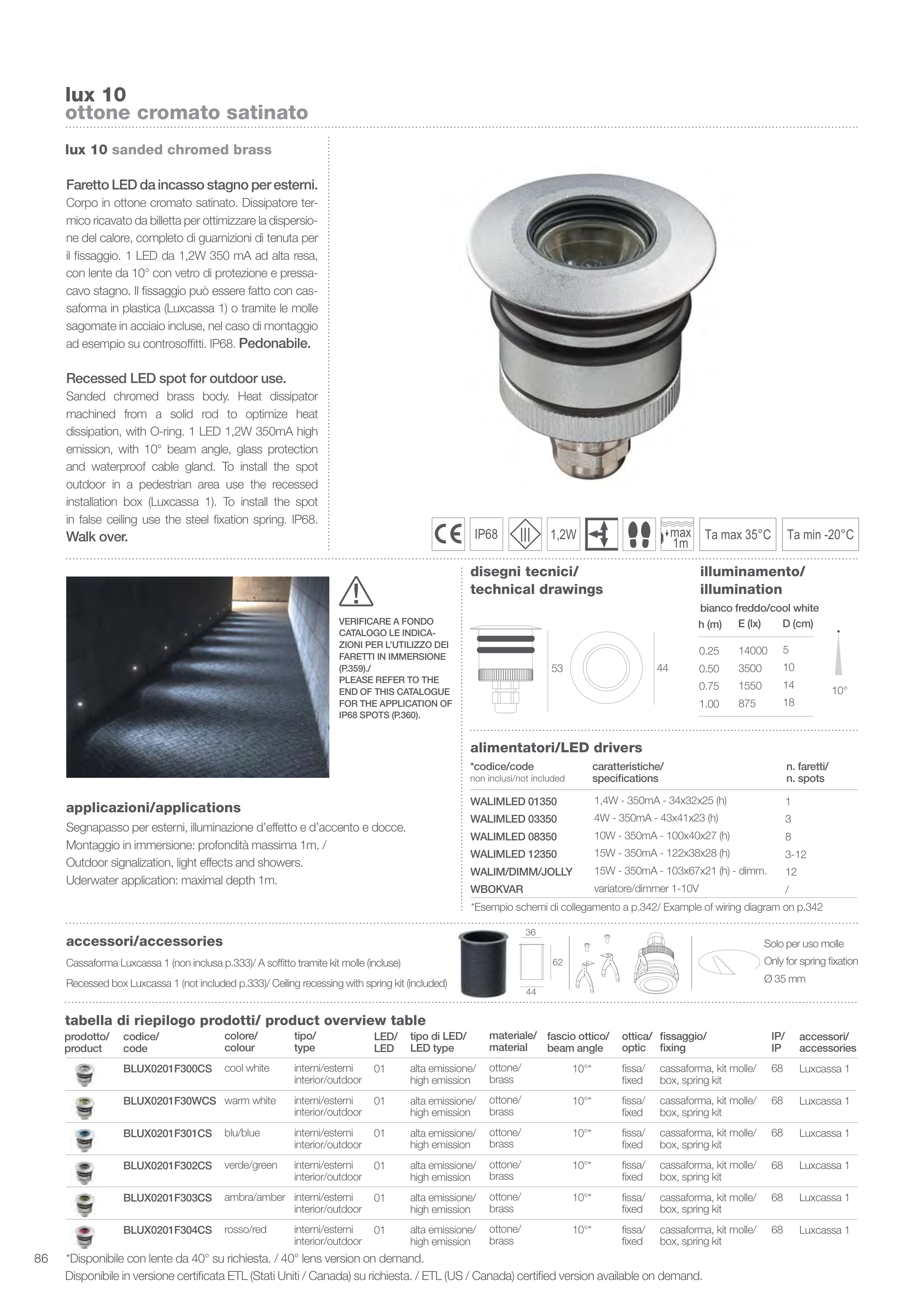

lux 10
ottone cromato satinato
lux 10 sanded chromed brass
Faretto LED da incasso stagno per esterni.
Corpo in ottone cromato satinato. Dissipatore ter-
mico ricavato da billetta per ottimizzare la dispersio-
ne del calore, completo di guarnizioni di tenuta per
il fissaggio. 1 LED da 1,2W 350 mA ad alta resa,
con lente da 10° con vetro di protezione e pressa-
cavo stagno. Il fissaggio può essere fatto con cas-
saforma in plastica (Luxcassa 1) o tramite le molle
sagomate in acciaio incluse, nel caso di montaggio
ad esempio su controsoffitti. IP68. Pedonabile.
Recessed LED spot for outdoor use.
Sanded chromed brass body. Heat dissipator
machined from a solid rod to optimize heat
dissipation, with O-ring. 1 LED 1,2W 350mA high
emission, with 10° beam angle, glass protection
and waterproof cable gland. To install the spot
outdoor in a pedestrian area use the recessed
installation box (Luxcassa 1). To install the spot
in false ceiling use the steel fixation spring. IP68.
Walk over.
10°
44
53
*Disponibile con lente da 40° su richiesta. / 40° lens version on demand.
disegni tecnici/
technical drawings
illuminamento/
illumination
bianco freddo/cool white
Disponibile in versione certificata ETL (Stati Uniti / Canada) su richiesta. / ETL (US / Canada) certified version available on demand.
Ta max 35°C
Ta min -20°C
1m
max
IP68
1,2W
VERIFICARE A FONDO
CATALOGO LE INDICA-
ZIONI PER L’UTILIZZO DEI
FARETTI IN IMMERSIONE
(P.359)./
PLEASE REFER TO THE
END OF THIS CATALOGUE
FOR THE APPLICATION OF
IP68 SPOTS (P.360).
!
applicazioni/applications
Segnapasso per esterni, illuminazione d’effetto e d’accento e docce.
Montaggio in immersione: profondità massima 1m. /
Outdoor signalization, light effects and showers.
Uderwater application: maximal depth 1m.
accessori/accessories
Cassaforma Luxcassa 1 (non inclusa p.333)/ A soffitto tramite kit molle (incluse)
Recessed box Luxcassa 1 (not included p.333)/ Ceiling recessing with spring kit (included)
Solo per uso molle
Only for spring fixation
Ø 35 mm
44
36
62
