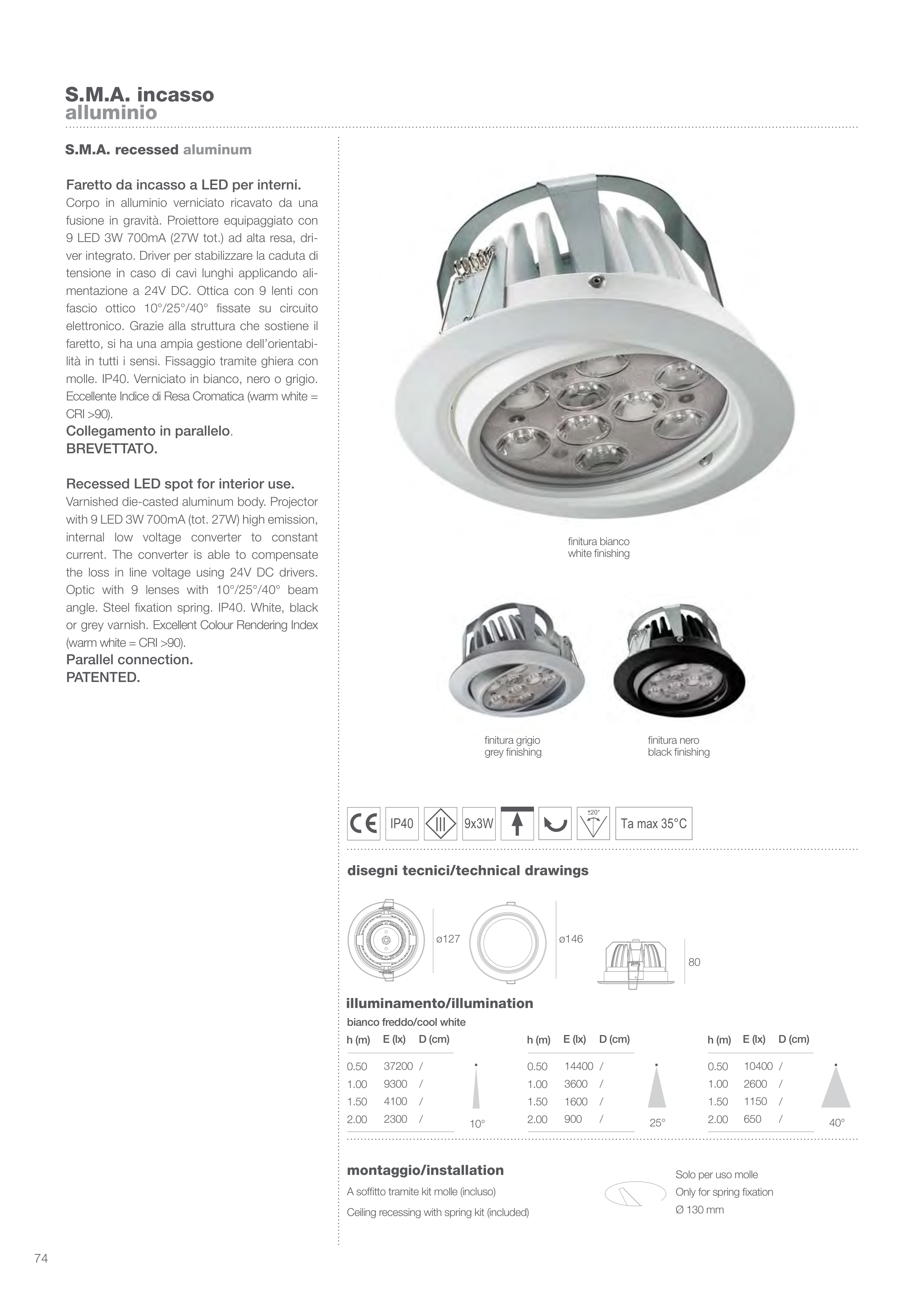

S.M.A. incasso
alluminio
S.M.A. recessed aluminum
Faretto da incasso a LED per interni.
Corpo in alluminio verniciato ricavato da una
fusione in gravità. Proiettore equipaggiato con
9 LED 3W 700mA (27W tot.) ad alta resa, dri-
ver integrato. Driver per stabilizzare la caduta di
tensione in caso di cavi lunghi applicando ali-
mentazione a 24V DC. Ottica con 9 lenti con
fascio ottico 10°/25°/40° fissate su circuito
elettronico. Grazie alla struttura che sostiene il
faretto, si ha una ampia gestione dell’orientabi-
lità in tutti i sensi. Fissaggio tramite ghiera con
molle. IP40. Verniciato in bianco, nero o grigio.
Eccellente Indice di Resa Cromatica (warm white =
CRI >90).
Collegamento in parallelo.
BREVETTATO.
Recessed LED spot for interior use.
Varnished die-casted aluminum body. Projector
with 9 LED 3W 700mA (tot. 27W) high emission,
internal low voltage converter to constant
current. The converter is able to compensate
the loss in line voltage using 24V DC drivers.
Optic with 9 lenses with 10°/25°/40° beam
angle. Steel fixation spring. IP40. White, black
or grey varnish. Excellent Colour Rendering Index
(warm white = CRI >90).
Parallel connection.
PATENTED.
disegni tecnici/technical drawings
ø127
ø146
80
20°
+-
IP40
9x3W
Ta max 35°C
finitura grigio
grey finishing
finitura nero
black finishing
finitura bianco
white finishing
illuminamento/illumination
h (m)
h (m)
h (m)
E (lx)
E (lx)
E (lx)
D (cm)
D (cm)
D (cm)
0.50
1.00
1.50
2.00
10400
2600
1150
650
/
/
/
/
0.50
1.00
1.50
2.00
37200
9300
4100
2300
/
/
/
/
0.50
1.00
1.50
2.00
14400
3600
1600
900
/
/
/
/
10°
25°
40°
bianco freddo/cool white
Solo per uso molle
Only for spring fixation
Ø 130 mm
montaggio/installation
A soffitto tramite kit molle (incluso)
Ceiling recessing with spring kit (included)
74
