h (m)
E (lx)
D (cm)
0.50
1.00
1.50
2.00
12640
3160
1404
790
20
30
45
65
applicazioni/applications
Illuminazione di scaffali, mensole, vetrine./
Decorative lighting, accent lighting, shelves and showcases lighting.
*codice/code
non inclusi/not included
n. faretti/
n. spots
caratteristiche/
specifications
1
2
4
4
/
*Esempio schemi di collegamento a p.343/ Example of wiring diagram on p.343
alimentatori/LED drivers
WALIMLED 03350
WALIMLED 08350
WALIMLED 12350
WALIM/DIMM/JOLLY
WBOKVAR
4W - 350mA - 43x41x23 (h)
10W - 350mA - 100x40x27 (h)
15W - 350mA - 122x38x28 (h)
15W - 350mA - 103x67x21 (h) - dimm.
variatore/dimmer 1-10V
prodotto/
product
tabella di riepilogo prodotti/ product overview table
codice/
code
BLUX0803F300AA
BLUX0803F30WAA
colore/
colour
cool white*
warm white*
tipo/
type
interni/
interior
interni/
interior
LED/
LED
03
03
tipo di LED/
LED type
alta emissione/
high emission
alta emissione/
high emission
materiale/
material
alluminio/
aluminum
alluminio/
aluminum
fascio ottico/
beam angle
10°*
10°*
ottica/
optic
orientabile/
adjustable
orientabile/
adjustable
fissaggio/
fixing
kit molle/
spring kit
kit molle/
spring kit
IP/
IP
44
44

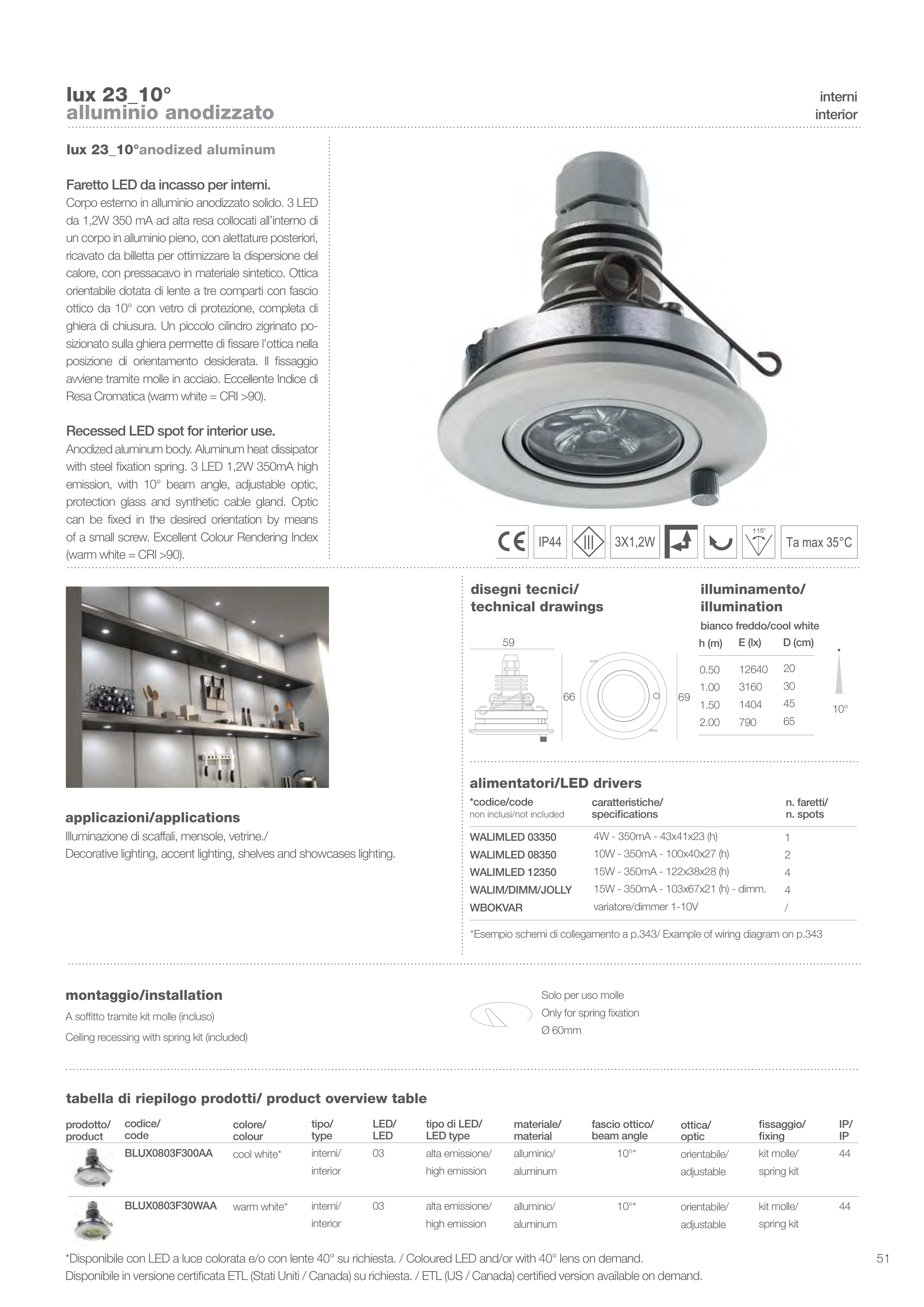

lux 23_10°
alluminio anodizzato
lux 23_10°anodized aluminum
Faretto LED da incasso per interni.
Corpo esterno in alluminio anodizzato solido. 3 LED
da 1,2W 350 mA ad alta resa collocati all’interno di
un corpo in alluminio pieno, con alettature posteriori,
ricavato da billetta per ottimizzare la dispersione del
calore, con pressacavo in materiale sintetico. Ottica
orientabile dotata di lente a tre comparti con fascio
ottico da 10° con vetro di protezione, completa di
ghiera di chiusura. Un piccolo cilindro zigrinato po-
sizionato sulla ghiera permette di fissare l’ottica nella
posizione di orientamento desiderata. Il fissaggio
avviene tramite molle in acciaio. Eccellente Indice di
Resa Cromatica (warm white = CRI >90).
Recessed LED spot for interior use.
Anodized aluminum body. Aluminum heat dissipator
with steel fixation spring. 3 LED 1,2W 350mA high
emission, with 10° beam angle, adjustable optic,
protection glass and synthetic cable gland. Optic
can be fixed in the desired orientation by means
of a small screw. Excellent Colour Rendering Index
(warm white = CRI >90).
66
69
59
10°
disegni tecnici/
technical drawings
illuminamento/
illumination
bianco freddo/cool white
Solo per uso molle
Only for spring fixation
Ø 60mm
*Disponibile con LED a luce colorata e/o con lente 40° su richiesta. / Coloured LED and/or with 40° lens on demand.
Disponibile in versione certificata ETL (Stati Uniti / Canada) su richiesta. / ETL (US / Canada) certified version available on demand.
montaggio/installation
A soffitto tramite kit molle (incluso)
Ceiling recessing with spring kit (included)
interior
interni
3X1,2W
IP44
15°
+-
Ta max 35°C
