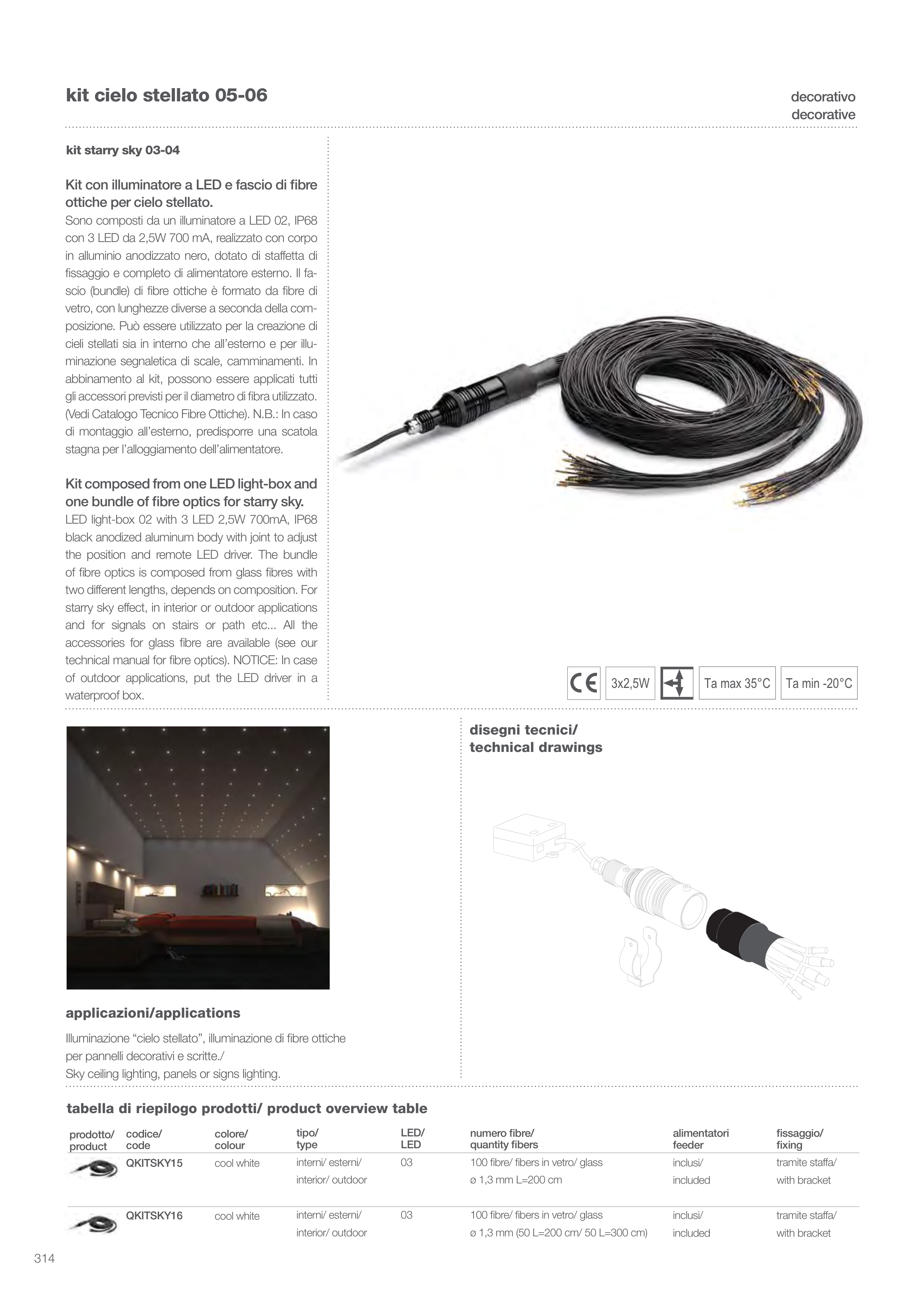

314
Kit con illuminatore a LED e fascio di fibre
ottiche per cielo stellato.
Sono composti da un illuminatore a LED 02, IP68
con 3 LED da 2,5W 700 mA, realizzato con corpo
in alluminio anodizzato nero, dotato di staffetta di
fissaggio e completo di alimentatore esterno. Il fa-
scio (bundle) di fibre ottiche è formato da fibre di
vetro, con lunghezze diverse a seconda della com-
posizione. Può essere utilizzato per la creazione di
cieli stellati sia in interno che all’esterno e per illu-
minazione segnaletica di scale, camminamenti. In
abbinamento al kit, possono essere applicati tutti
gli accessori previsti per il diametro di fibra utilizzato.
(Vedi Catalogo Tecnico Fibre Ottiche). N.B.: In caso
di montaggio all’esterno, predisporre una scatola
stagna per l’alloggiamento dell’alimentatore.
Kit composed from one LED light-box and
one bundle of fibre optics for starry sky.
LED light-box 02 with 3 LED 2,5W 700mA, IP68
black anodized aluminum body with joint to adjust
the position and remote LED driver. The bundle
of fibre optics is composed from glass fibres with
two different lengths, depends on composition. For
starry sky effect, in interior or outdoor applications
and for signals on stairs or path etc... All the
accessories for glass fibre are available (see our
technical manual for fibre optics). NOTICE: In case
of outdoor applications, put the LED driver in a
waterproof box.
disegni tecnici/
technical drawings
kit cielo stellato 05-06
kit starry sky 03-04
prodotto/
product
tabella di riepilogo prodotti/ product overview table
codice/
code
QKITSKY15
QKITSKY16
colore/
colour
cool white
cool white
tipo/
type
interni/ esterni/
interior/ outdoor
interni/ esterni/
interior/ outdoor
LED/
LED
03
03
numero fibre/
quantity fibers
100 fibre/ fibers in vetro/ glass
ø 1,3 mm L=200 cm
100 fibre/ fibers in vetro/ glass
ø 1,3 mm (50 L=200 cm/ 50 L=300 cm)
alimentatori
feeder
inclusi/
included
inclusi/
included
fissaggio/
fixing
tramite staffa/
with bracket
tramite staffa/
with bracket
Ta max 35°C
3x2,5W
applicazioni/applications
Illuminazione “cielo stellato”, illuminazione di fibre ottiche
per pannelli decorativi e scritte./
Sky ceiling lighting, panels or signs lighting.
Ta min -20°C
decorative
decorativo
