Binario flessibile a bassa tensione.
Piccolo binario di illuminazione a basso voltaggio
realizzato in estrusione di policarbonato e bande in
rame (lega 27% IACS) ad alta conducibilità. Ha la
sede per due coppie di conduttori in rame diame-
tro 2,5mm (4 conduttori) per il trasporto elettrico.
Sezione totale del conduttore 8 mmq. Alta resi-
stenza termica. Opera a bassa tensione a 12V o
24V in parallelo (garanzia di continuità del circuito
elettrico indipendentemente dal numero di lampa-
dine inserite e funzionanti). Carico massimo di 30A.
Per un’alimentazione in 12V, la potenza massima è
di 360W e per un’alimentazione a 24V la potenza
massima è di 720W. Si può usare con lampadine
LED (12V) e con lampadine incandescenti o allo
xenon 5W o faretti con bispina max 20W, dicroiche
max 20W (vedere catalogo Innovation). Profilo cur-
vabile per adattarsi a forme concave o convesse,
con un raggio di curvatura di 35 cm. I profili stan-
dard possono essere collegati in serie utilizzando
giunti elettrici lineari o curvi. È dotato nella parte
inferiore di un sistema di aggancio a coda di rondi-
ne per un montaggio rapido (senza viti o adesivi).
Forature pre-spaziate per l’applicazione alle super-
fici mediante viti. Per il fissaggio utilizzare sempre
il distanziale isolante HAN-IS. Il binario può essere
tagliato con un seghetto a lunghezza desiderata,
limando il bordo dopo il taglio.
Flexible track.
Small low-voltage track, polycarbonate extrusion
with high-conductive copper sides (27% IACS
alloy). Available for mounting two copper
conductors couples 2,5 mm diam. (4 conductors)
for carrying electricity. Total conductor section 8
sqmm. High-thermical resistance. Profile bending
adapting to hollow or convex shapes. 12V or
24V linear low-voltage (it ensures continuity of the
electrical circuit, independently from the quantity
of the installed operating bulbs). 30A maximum
load.360W is the maximum power applied with
12V feeding, while 24V allows 720W maximum
power. LED bulbs (12V) or 5W incandescent or
xenon bulbs available, spots with 20W maximum
two pins or dichroic bulbs (see Innovation
catalogue). Bending radius 35 cms. Standard
profiles can be connected in series with linear or
curved electric joint. The underside equipped with
“swallow-tailed” clips system for quick installation
(screws and adhesif not required). Pilot holes for
screws mounting application. For fixation always
use the insulation sleves HAN-IS. Pour fixer le rail,
utiliser toujour l’article HAN-IS.
sistema angelicus
policarbonato e rame
angelicus system
polycarbonate and copper

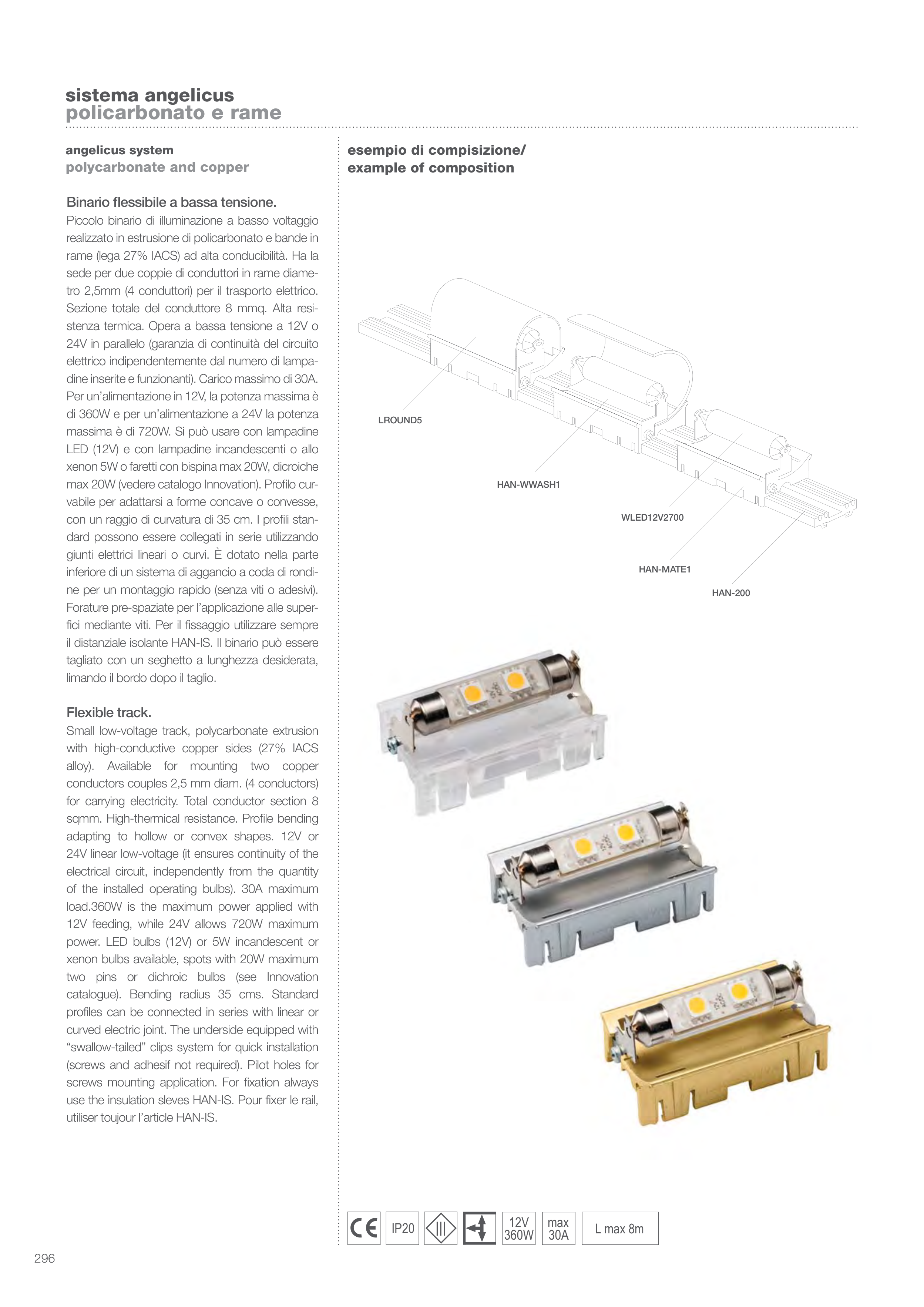

esempio di compisizione/
example of composition
HAN-200
HAN-MATE1
WLED12V2700
HAN-WWASH1
LROUND5
12V
360W
max
30A
IP20
L max 8m
