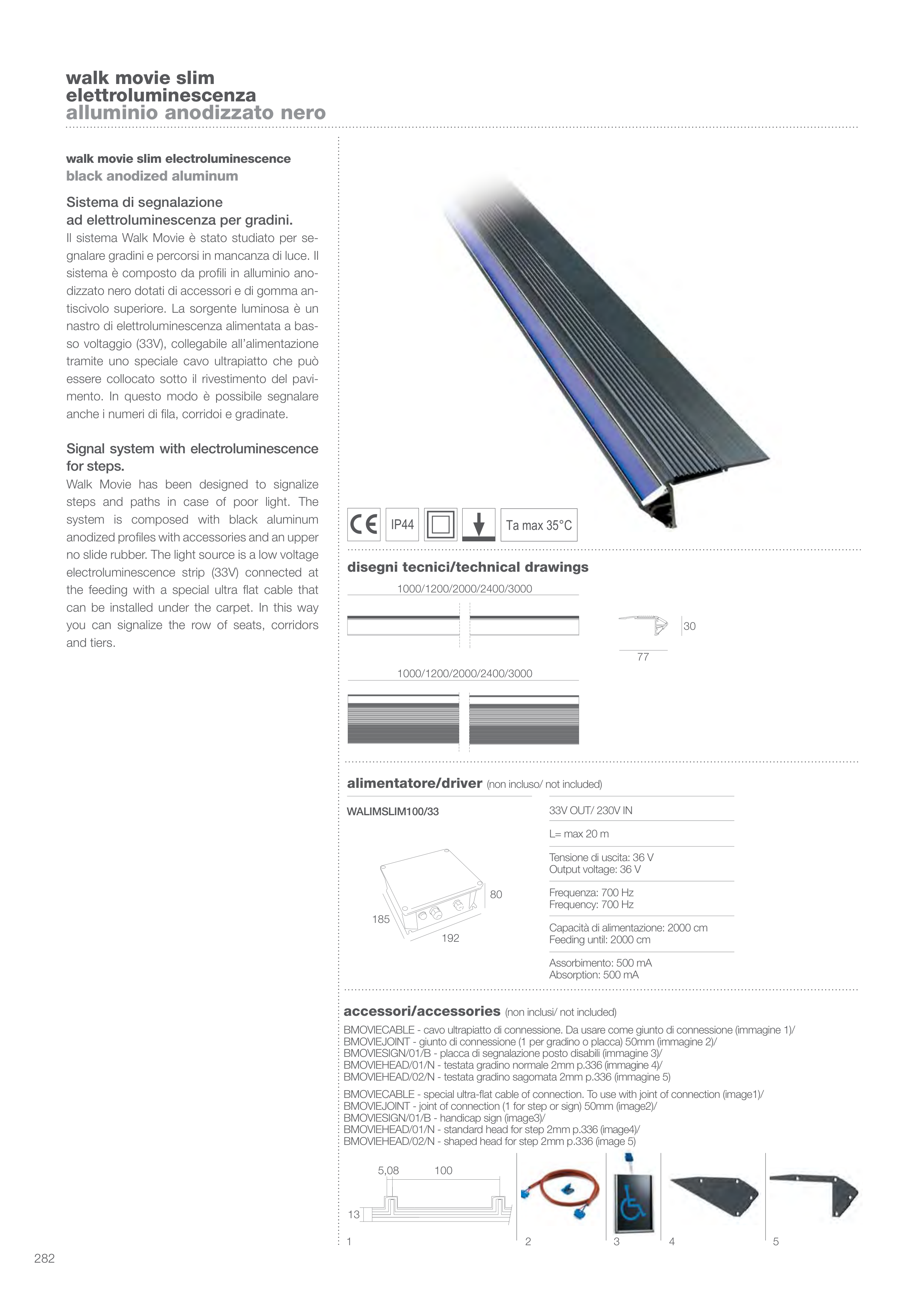

282
Sistema di segnalazione
ad elettroluminescenza per gradini.
Il sistema Walk Movie è stato studiato per se-
gnalare gradini e percorsi in mancanza di luce. Il
sistema è composto da profili in alluminio ano-
dizzato nero dotati di accessori e di gomma an-
tiscivolo superiore. La sorgente luminosa è un
nastro di elettroluminescenza alimentata a bas-
so voltaggio (33V), collegabile all’alimentazione
tramite uno speciale cavo ultrapiatto che può
essere collocato sotto il rivestimento del pavi-
mento. In questo modo è possibile segnalare
anche i numeri di fila, corridoi e gradinate.
Signal system with electroluminescence
for steps.
Walk Movie has been designed to signalize
steps and paths in case of poor light. The
system is composed with black aluminum
anodized profiles with accessories and an upper
no slide rubber. The light source is a low voltage
electroluminescence strip (33V) connected at
the feeding with a special ultra flat cable that
can be installed under the carpet. In this way
you can signalize the row of seats, corridors
and tiers.
disegni tecnici/technical drawings
accessori/accessories (non inclusi/ not included)
BMOVIECABLE - cavo ultrapiatto di connessione. Da usare come giunto di connessione (immagine 1)/
BMOVIEJOINT - giunto di connessione (1 per gradino o placca) 50mm (immagine 2)/
BMOVIESIGN/01/B - placca di segnalazione posto disabili (immagine 3)/
BMOVIEHEAD/01/N - testata gradino normale 2mm p.336 (immagine 4)/
BMOVIEHEAD/02/N - testata gradino sagomata 2mm p.336 (immagine 5)
BMOVIECABLE - special ultra-flat cable of connection. To use with joint of connection (image1)/
BMOVIEJOINT - joint of connection (1 for step or sign) 50mm (image2)/
BMOVIESIGN/01/B - handicap sign (image3)/
BMOVIEHEAD/01/N - standard head for step 2mm p.336 (image4)/
BMOVIEHEAD/02/N - shaped head for step 2mm p.336 (image 5)
1
2
3
4
5
walk movie slim
elettroluminescenza
alluminio anodizzato nero
walk movie slim electroluminescence
black anodized aluminum
Ta max 35°C
IP44
WALIMSLIM100/33
33V OUT/ 230V IN
L= max 20 m
Tensione di uscita: 36 V
Output voltage: 36 V
Frequenza: 700 Hz
Frequency: 700 Hz
Capacità di alimentazione: 2000 cm
Feeding until: 2000 cm
Assorbimento: 500 mA
Absorption: 500 mA
alimentatore/driver (non incluso/ not included)
185
192
13
5,08
100
80
1000/1200/2000/2400/3000
1000/1200/2000/2400/3000
77
30
