applicazioni/applications
Segnalazione di percorsi e superfici.
N.B. In caso di montaggio all’esterno, predisporre una scatola
stagna per l’alloggiamento dell’alimentatore./
Path marking and graze lighting.
NOTICE: in case of outdoor installation, put the feeder in a waterproof box.
tabella di riepilogo prodotti/ product overview table
prodotto/
product
codice/
code
BWALKIP671000W
BWALKIP672000W
BWALKIP673000W
colore/
colour
cool white
cool white
cool white
tipo/
type
esterni/outdoor
L=100 cm
esterni/outdoor
L=200 cm
esterni/outdoor
L=300 cm
LED/
LED
3,6W
7,2W
10,8W
tipo di LED/
LED type
nastro media emissione/
medium emission strip
nastro media emissione/
medium emission strip
nastro media emissione/
medium emission strip
materiale/
material
alluminio/
aluminum
alluminio/
aluminum
alluminio/
aluminum
fissaggio/
fixing
con staffe/
with brackets
con staffe/
with brackets
con staffe/
with brackets
IP/
IP
67
67
67
accessori/
accessories
staffe/ profili/ giunto/
brackets/ profile/ joint
staffe/ profili/ giunto/
brackets/ profile/ joint
staffe/ profili/ giunto/
brackets/ profile/ joint
accessori/accessories
Staffa di fissaggio p.337/ Profili vuoti p.337/
Giunto di alimentazione / Tappo terminale (non inclusi)
Fixing bracket p.337/ Recessed profile p.337/
Feeding joint / End-cap (not included)
*Esempio schemi di collegamento a p.347/ Example of wiring diagram on p.347
Sistema di segnalazione a LED
per interni/esterni.
Corpo in profilo di alluminio anodizzato estruso
completo di testatine di chiusura con guarnizio-
ne. I profili sono collegabili con lunghezza di 100,
200, 300 cm. Sorgente: nastro LED a media
emissione in materiale sintetico. Fissaggio tra-
mite una staffa rapida in metallo (BWALKSTAF-
FA). Alimentatore esterno, escluso. IP67. N.B.:
È possibile tagliare l’estruso in base alle proprie
esigenze di montaggio. Il sistema interno a LED
può essere tagliato ogni 8 cm e riposizionato
all’interno dell’estruso.
Signal system with LED
for interior/outdoor use.
Anodized aluminum profile with end caps
with gaskets. Profiles can be jointed. Lengths
are 100, 200, 300 cm. The source is medium
emission a LED strip. Fixing with a metal fast
bracket (BWALKSTAFFA). Remote LED driver,
not included. IP67. NOTICE: The profile can be
cut in accordance with the desired length. The
interior LED system can be cut every 8 cm and
placed in the profile.

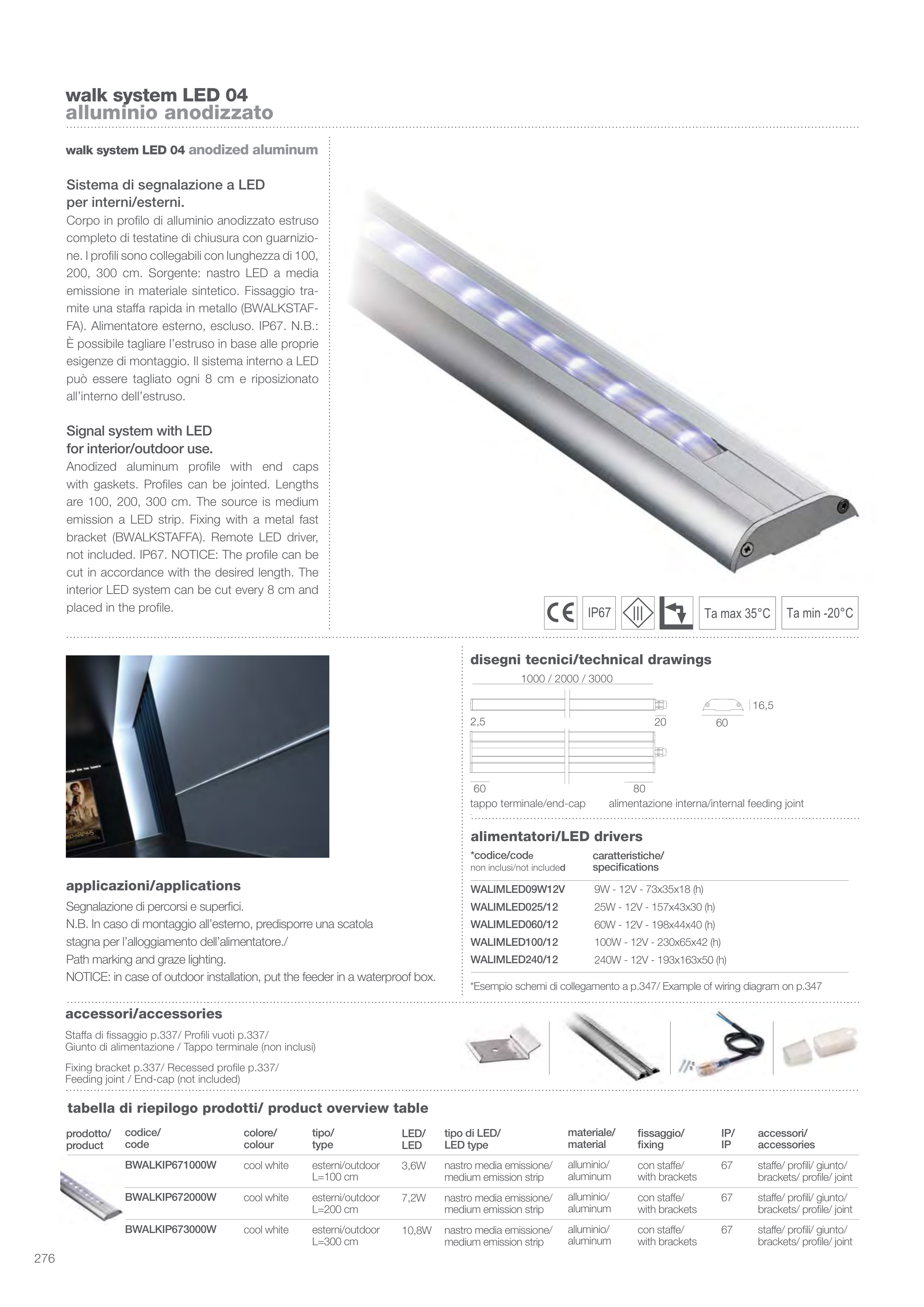

walk system LED 04
alluminio anodizzato
walk system LED 04 anodized aluminum
disegni tecnici/technical drawings
1000 / 2000 / 3000
60
16,5
60
2,5
20
80
alimentazione interna/internal feeding joint
tappo terminale/end-cap
*codice/code
non inclusi/not included
caratteristiche/
specifications
alimentatori/LED drivers
WALIMLED09W12V
WALIMLED025/12
WALIMLED060/12
WALIMLED100/12
WALIMLED240/12
9W - 12V - 73x35x18 (h)
25W - 12V - 157x43x30 (h)
60W - 12V - 198x44x40 (h)
100W - 12V - 230x65x42 (h)
240W - 12V - 193x163x50 (h)
Ta max 35°C
IP67
Ta min -20°C
