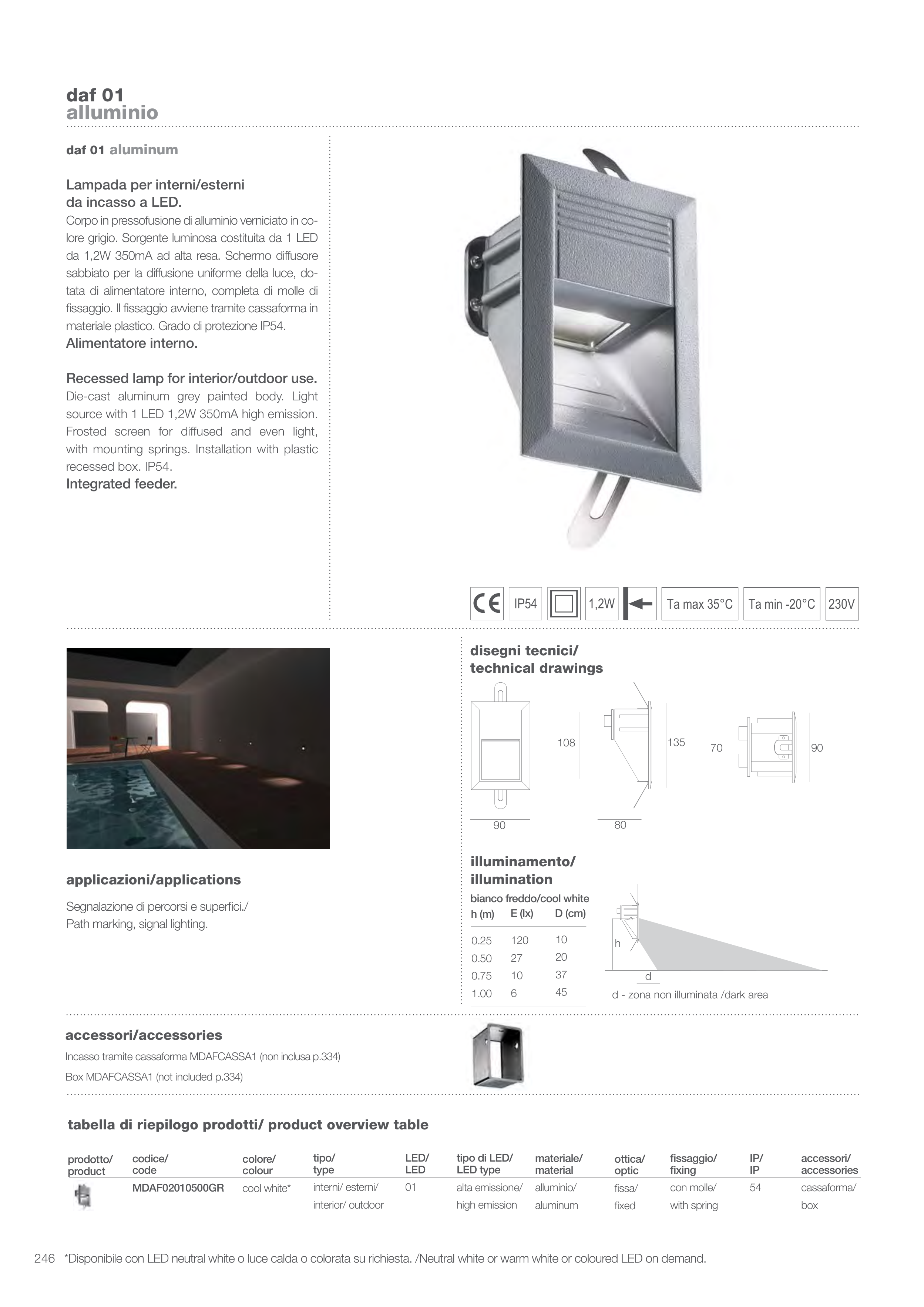

246
Lampada per interni/esterni
da incasso a LED.
Corpo in pressofusione di alluminio verniciato in co-
lore grigio. Sorgente luminosa costituita da 1 LED
da 1,2W 350mA ad alta resa. Schermo diffusore
sabbiato per la diffusione uniforme della luce, do-
tata di alimentatore interno, completa di molle di
fissaggio. Il fissaggio avviene tramite cassaforma in
materiale plastico. Grado di protezione IP54.
Alimentatore interno.
Recessed lamp for interior/outdoor use.
Die-cast aluminum grey painted body. Light
source with 1 LED 1,2W 350mA high emission.
Frosted screen for diffused and even light,
with mounting springs. Installation with plastic
recessed box. IP54.
Integrated feeder.
disegni tecnici/
technical drawings
daf 01
alluminio
daf 01 aluminum
applicazioni/applications
Segnalazione di percorsi e superfici./
Path marking, signal lighting.
tabella di riepilogo prodotti/ product overview table
prodotto/
product
codice/
code
MDAF02010500GR
colore/
colour
cool white*
tipo/
type
interni/ esterni/
interior/ outdoor
LED/
LED
01
tipo di LED/
LED type
alta emissione/
high emission
materiale/
material
alluminio/
aluminum
ottica/
optic
fissa/
fixed
IP/
IP
54
accessori/
accessories
cassaforma/
box
fissaggio/
fixing
con molle/
with spring
135
70
90
108
80
90
d - zona non illuminata /dark area
d
h
accessori/accessories
Incasso tramite cassaforma MDAFCASSA1 (non inclusa p.334)
Box MDAFCASSA1 (not included p.334)
illuminamento/
illumination
0.25
0.50
0.75
1.00
120
27
10
6
10
20
37
45
h (m)
E (lx)
D (cm)
Ta max 35°C
IP54
1,2W
*Disponibile con LED neutral white o luce calda o colorata su richiesta. /Neutral white or warm white or coloured LED on demand.
bianco freddo/cool white
Ta min -20°C
230V
