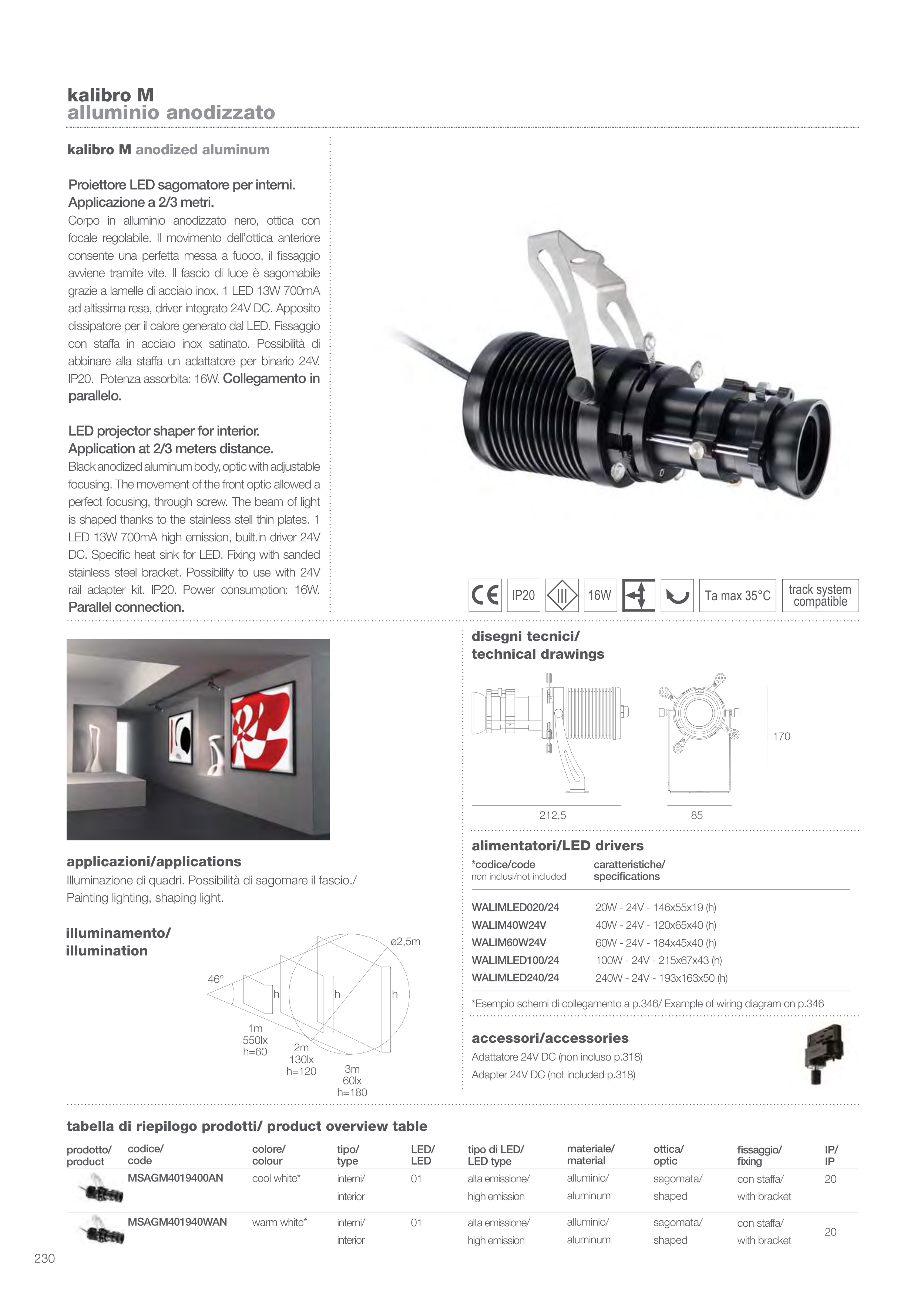

kalibro M
alluminio anodizzato
kalibro M anodized aluminum
Proiettore LED sagomatore per interni.
Applicazione a 2/3 metri.
Corpo in alluminio anodizzato nero, ottica con
focale regolabile. Il movimento dell’ottica anteriore
consente una perfetta messa a fuoco, il fissaggio
avviene tramite vite. Il fascio di luce è sagomabile
grazie a lamelle di acciaio inox. 1 LED 13W 700mA
ad altissima resa, driver integrato 24V DC. Apposito
dissipatore per il calore generato dal LED. Fissaggio
con staffa in acciaio inox satinato. Possibilità di
abbinare alla staffa un adattatore per binario 24V.
IP20. Potenza assorbita: 16W. Collegamento in
parallelo.
LED projector shaper for interior.
Application at 2/3 meters distance.
Black anodized aluminum body, optic with adjustable
focusing. The movement of the front optic allowed a
perfect focusing, through screw. The beam of light
is shaped thanks to the stainless stell thin plates. 1
LED 13W 700mA high emission, built.in driver 24V
DC. Specific heat sink for LED. Fixing with sanded
stainless steel bracket. Possibility to use with 24V
rail adapter kit. IP20. Power consumption: 16W.
Parallel connection.
tabella di riepilogo prodotti/ product overview table
prodotto/
product
codice/
code
MSAGM4019400AN
MSAGM401940WAN
colore/
colour
cool white*
warm white*
tipo/
type
interni/
interior
interni/
interior
LED/
LED
01
01
tipo di LED/
LED type
alta emissione/
high emission
alta emissione/
high emission
materiale/
material
alluminio/
aluminum
alluminio/
aluminum
ottica/
optic
sagomata/
shaped
sagomata/
shaped
fissaggio/
fixing
con staffa/
with bracket
con staffa/
with bracket
IP/
IP
20
20
*codice/code
non inclusi/not included
caratteristiche/
specifications
alimentatori/LED drivers
WALIMLED020/24
WALIM40W24V
WALIM60W24V
WALIMLED100/24
WALIMLED240/24
20W - 24V - 146x55x19 (h)
40W - 24V - 120x65x40 (h)
60W - 24V - 184x45x40 (h)
100W - 24V - 215x67x43 (h)
240W - 24V - 193x163x50 (h)
170
212,5
85
disegni tecnici/
technical drawings
applicazioni/applications
Illuminazione di quadri. Possibilità di sagomare il fascio./
Painting lighting, shaping light.
*Esempio schemi di collegamento a p.346/ Example of wiring diagram on p.346
accessori/accessories
Adattatore 24V DC (non incluso p.318)
Adapter 24V DC (not included p.318)
IP20
16W
Ta max 35°C
illuminamento/
illumination
h
h
h
1m
550lx
h=60
46°
ø2,5m
2m
130lx
h=120
3m
60lx
h=180
track system
compatible
