applicazioni/applications
Illuminazione di monumenti, viali, segnapassi e fontane.
Montaggio in immersione: profondità massima 1m./
Monuments lighting, paths and fountain.
Underwater application: maximal depth 1m.

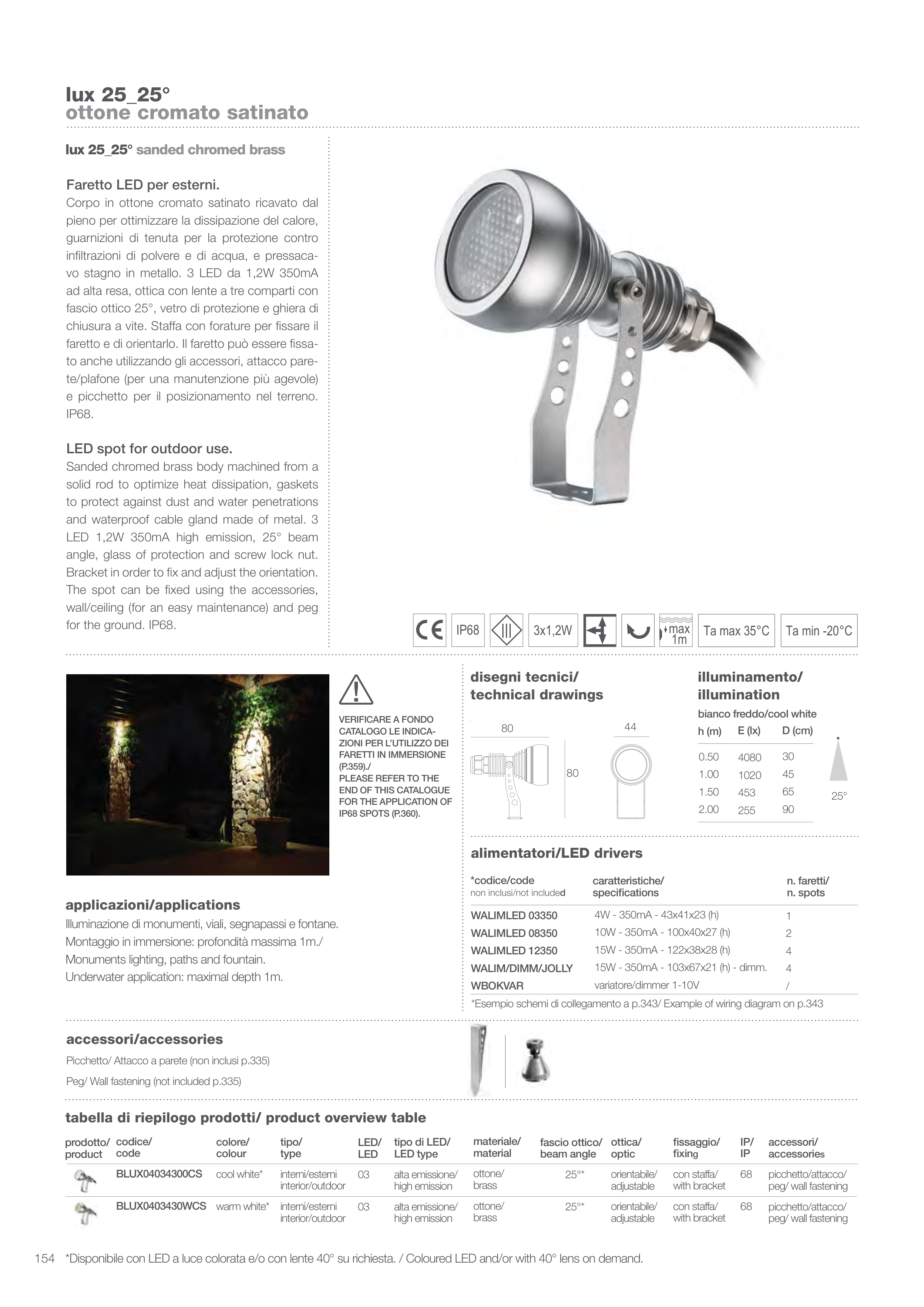

lux 25_25°
ottone cromato satinato
lux 25_25° sanded chromed brass
Faretto LED per esterni.
Corpo in ottone cromato satinato ricavato dal
pieno per ottimizzare la dissipazione del calore,
guarnizioni di tenuta per la protezione contro
infiltrazioni di polvere e di acqua, e pressaca-
vo stagno in metallo. 3 LED da 1,2W 350mA
ad alta resa, ottica con lente a tre comparti con
fascio ottico 25°, vetro di protezione e ghiera di
chiusura a vite. Staffa con forature per fissare il
faretto e di orientarlo. Il faretto può essere fissa-
to anche utilizzando gli accessori, attacco pare-
te/plafone (per una manutenzione più agevole)
e picchetto per il posizionamento nel terreno.
IP68.
LED spot for outdoor use.
Sanded chromed brass body machined from a
solid rod to optimize heat dissipation, gaskets
to protect against dust and water penetrations
and waterproof cable gland made of metal. 3
LED 1,2W 350mA high emission, 25° beam
angle, glass of protection and screw lock nut.
Bracket in order to fix and adjust the orientation.
The spot can be fixed using the accessories,
wall/ceiling (for an easy maintenance) and peg
for the ground. IP68.
0.50
1.00
1.50
2.00
disegni tecnici/
technical drawings
illuminamento/
illumination
4080
1020
453
255
30
45
65
90
h (m)
E (lx)
D (cm)
prodotto/
product
tabella di riepilogo prodotti/ product overview table
codice/
code
BLUX04034300CS
BLUX0403430WCS
colore/
colour
cool white*
warm white*
tipo/
type
interni/esterni
interior/outdoor
interni/esterni
interior/outdoor
LED/
LED
03
03
tipo di LED/
LED type
alta emissione/
high emission
alta emissione/
high emission
materiale/
material
ottone/
brass
ottone/
brass
fascio ottico/
beam angle
25°*
25°*
ottica/
optic
orientabile/
adjustable
orientabile/
adjustable
fissaggio/
fixing
con staffa/
with bracket
con staffa/
with bracket
accessori/
accessories
picchetto/attacco/
peg/ wall fastening
picchetto/attacco/
peg/ wall fastening
IP/
IP
68
68
accessori/accessories
Picchetto/ Attacco a parete (non inclusi p.335)
Peg/ Wall fastening (not included p.335)
80
44
80
25°
*codice/code
non inclusi/not included
n. faretti/
n. spots
caratteristiche/
specifications
1
2
4
4
/
*Esempio schemi di collegamento a p.343/ Example of wiring diagram on p.343
alimentatori/LED drivers
WALIMLED 03350
WALIMLED 08350
WALIMLED 12350
WALIM/DIMM/JOLLY
WBOKVAR
4W - 350mA - 43x41x23 (h)
10W - 350mA - 100x40x27 (h)
15W - 350mA - 122x38x28 (h)
15W - 350mA - 103x67x21 (h) - dimm.
variatore/dimmer 1-10V
bianco freddo/cool white
*Disponibile con LED a luce colorata e/o con lente 40° su richiesta. / Coloured LED and/or with 40° lens on demand.
3x1,2W
IP68
Ta max 35°C
Ta min -20°C
1m
max
VERIFICARE A FONDO
CATALOGO LE INDICA-
ZIONI PER L’UTILIZZO DEI
FARETTI IN IMMERSIONE
(P.359)./
PLEASE REFER TO THE
END OF THIS CATALOGUE
FOR THE APPLICATION OF
IP68 SPOTS (P.360).
!
