disegni tecnici/technical drawings
25°
fascio ottico/beam angle
57
54

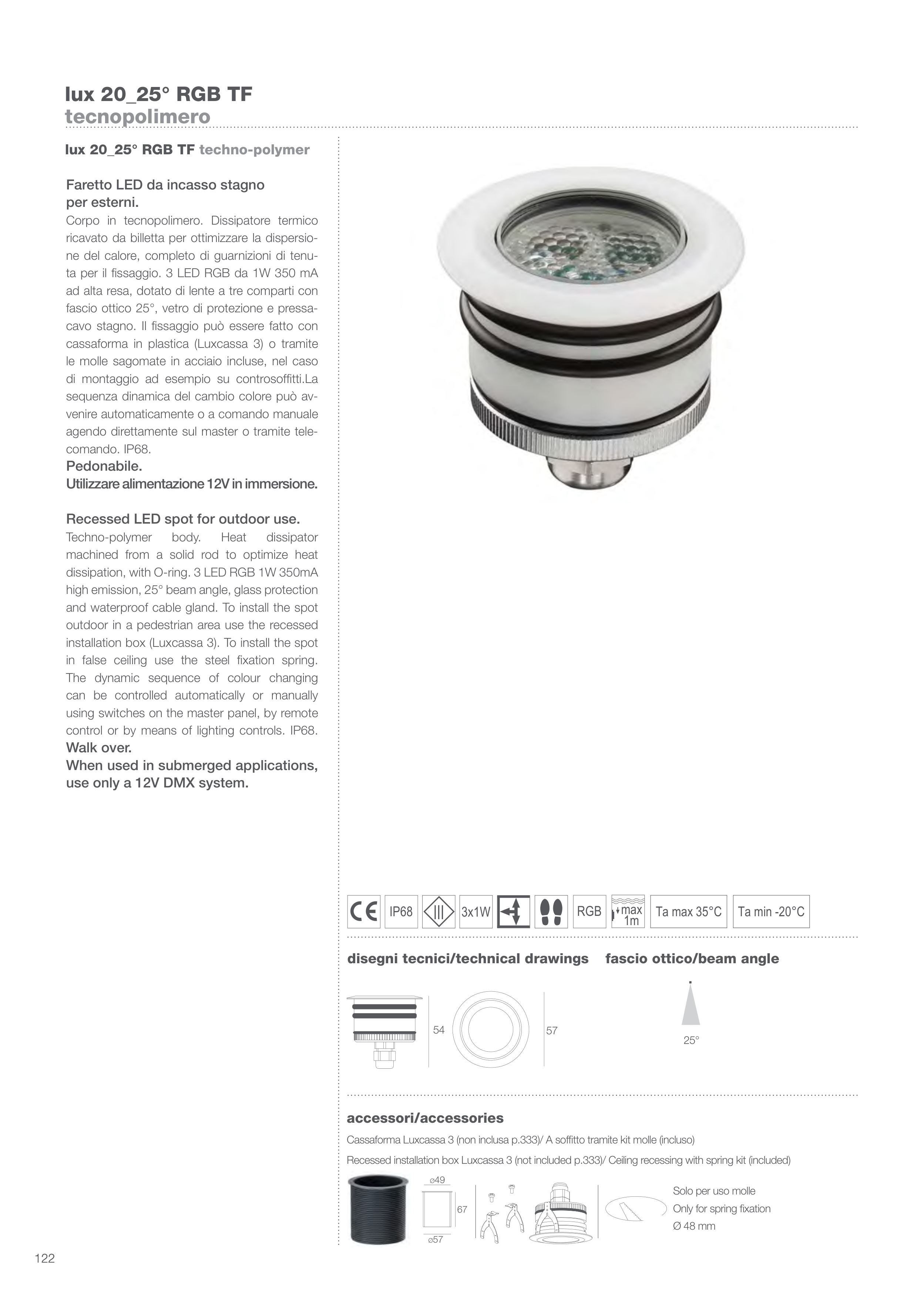

lux 20_25° RGB TF
tecnopolimero
lux 20_25° RGB TF techno-polymer
accessori/accessories
Cassaforma Luxcassa 3 (non inclusa p.333)/ A soffitto tramite kit molle (incluso)
Recessed installation box Luxcassa 3 (not included p.333)/ Ceiling recessing with spring kit (included)
Faretto LED da incasso stagno
per esterni.
Corpo in tecnopolimero. Dissipatore termico
ricavato da billetta per ottimizzare la dispersio-
ne del calore, completo di guarnizioni di tenu-
ta per il fissaggio. 3 LED RGB da 1W 350 mA
ad alta resa, dotato di lente a tre comparti con
fascio ottico 25°, vetro di protezione e pressa-
cavo stagno. Il fissaggio può essere fatto con
cassaforma in plastica (Luxcassa 3) o tramite
le molle sagomate in acciaio incluse, nel caso
di montaggio ad esempio su controsoffitti.La
sequenza dinamica del cambio colore può av-
venire automaticamente o a comando manuale
agendo direttamente sul master o tramite tele-
comando. IP68.
Pedonabile.
Utilizzare alimentazione 12V in immersione.
Recessed LED spot for outdoor use.
Techno-polymer
body.
Heat
dissipator
machined from a solid rod to optimize heat
dissipation, with O-ring. 3 LED RGB 1W 350mA
high emission, 25° beam angle, glass protection
and waterproof cable gland. To install the spot
outdoor in a pedestrian area use the recessed
installation box (Luxcassa 3). To install the spot
in false ceiling use the steel fixation spring.
The dynamic sequence of colour changing
can be controlled automatically or manually
using switches on the master panel, by remote
control or by means of lighting controls. IP68.
Walk over.
When used in submerged applications,
use only a 12V DMX system.
Ø57
Ø49
67
Solo per uso molle
Only for spring fixation
Ø 48 mm
Ta max 35°C
Ta min -20°C
1m
max
RGB
IP68
3x1W
