120
120
*codice/code
non inclusi/not included
n. faretti/
n. spots
caratteristiche/
specifications
1
2
4
4
/
*Esempio schemi di collegamento a p.343/ Example of wiring diagram on p.343
alimentatori/LED drivers
WALIMLED 03350
WALIMLED 08350
WALIMLED 12350
WALIM/DIMM/JOLLY
WBOKVAR
4W - 350mA - 43x41x23 (h)
10W - 350mA - 100x40x27 (h)
15W - 350mA - 122x38x28 (h)
15W - 350mA - 103x67x21 (h) - dimm.
variatore/dimmer 1-10V
25°
prodotto/
product
tabella di riepilogo prodotti/ product overview table
codice/
code
BLUX01034300TF
BLUX0103430WTF
colore/
colour
cool white*
warm white*
tipo/
type
interni/esterni
interior/outdoor
interni/esterni
interior/outdoor
LED/
LED
03
03
tipo di LED/
LED type
alta emissione/
high emission
alta emissione/
high emission
materiale/
material
tecnopolimero/
techno-polymer
tecnopolimero/
techno-polymer
fascio ottico/
beam angle
25°*
25°*
ottica/
optic
fissa/
fixed
fissa/
fixed
accessori/
accessories
Luxcassa 3
Luxcassa 3
IP/
IP
68
68

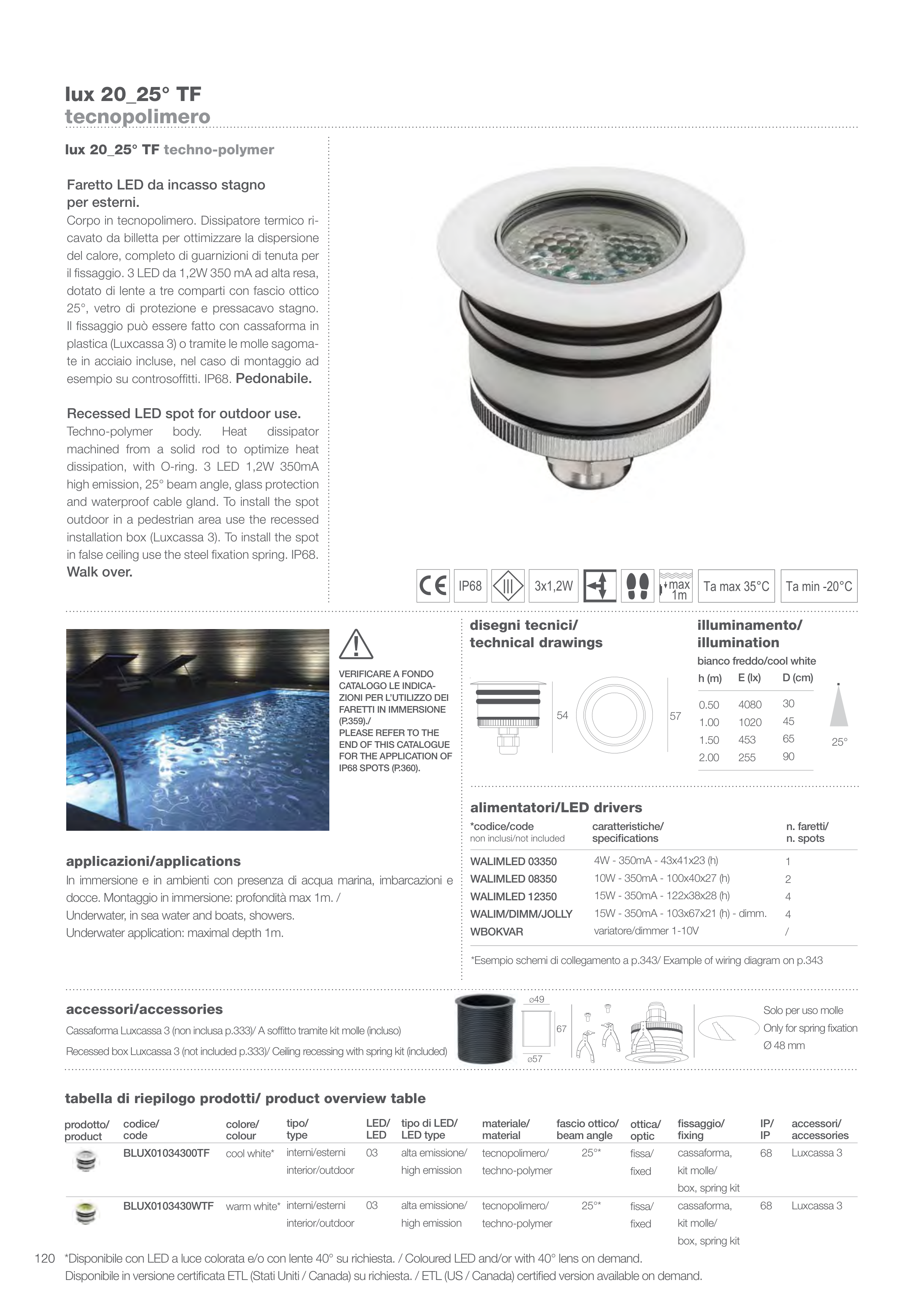

lux 20_25° TF
tecnopolimero
lux 20_25° TF techno-polymer
applicazioni/applications
In immersione e in ambienti con presenza di acqua marina, imbarcazioni e
docce. Montaggio in immersione: profondità max 1m. /
Underwater, in sea water and boats, showers.
Underwater application: maximal depth 1m.
fissaggio/
fixing
cassaforma,
kit molle/
box, spring kit
cassaforma,
kit molle/
box, spring kit
disegni tecnici/
technical drawings
illuminamento/
illumination
bianco freddo/cool white
accessori/accessories
Cassaforma Luxcassa 3 (non inclusa p.333)/ A soffitto tramite kit molle (incluso)
Recessed box Luxcassa 3 (not included p.333)/ Ceiling recessing with spring kit (included)
*Disponibile con LED a luce colorata e/o con lente 40° su richiesta. / Coloured LED and/or with 40° lens on demand.
57
54
Ø57
Ø49
67
Solo per uso molle
Only for spring fixation
Ø 48 mm
h (m)
E (lx)
D (cm)
0.50
1.00
1.50
2.00
4080
1020
453
255
30
45
65
90
Faretto LED da incasso stagno
per esterni.
Corpo in tecnopolimero. Dissipatore termico ri-
cavato da billetta per ottimizzare la dispersione
del calore, completo di guarnizioni di tenuta per
il fissaggio. 3 LED da 1,2W 350 mA ad alta resa,
dotato di lente a tre comparti con fascio ottico
25°, vetro di protezione e pressacavo stagno.
Il fissaggio può essere fatto con cassaforma in
plastica (Luxcassa 3) o tramite le molle sagoma-
te in acciaio incluse, nel caso di montaggio ad
esempio su controsoffitti. IP68. Pedonabile.
Recessed LED spot for outdoor use.
Techno-polymer
body.
Heat
dissipator
machined from a solid rod to optimize heat
dissipation, with O-ring. 3 LED 1,2W 350mA
high emission, 25° beam angle, glass protection
and waterproof cable gland. To install the spot
outdoor in a pedestrian area use the recessed
installation box (Luxcassa 3). To install the spot
in false ceiling use the steel fixation spring. IP68.
Walk over.
Ta max 35°C
Ta min -20°C
1m
max
IP68
3x1,2W
VERIFICARE A FONDO
CATALOGO LE INDICA-
ZIONI PER L’UTILIZZO DEI
FARETTI IN IMMERSIONE
(P.359)./
PLEASE REFER TO THE
END OF THIS CATALOGUE
FOR THE APPLICATION OF
IP68 SPOTS (P.360).
!
Disponibile in versione certificata ETL (Stati Uniti / Canada) su richiesta. / ETL (US / Canada) certified version available on demand.
