h (m)
E (lx)
D (cm)
0.50
1.00
1.50
2.00
12640
3160
1404
790
20
30
45
65
109
applicazioni/applications
Segnapasso per esterni, illuminazione d’effetto e d’accento.
Non installare nelle vicinanze del mare, di aria salmastra, cloro o
acque sulfuree./
Outdoor signalization, light effects.
Do not install nearby the sea, salt air, chlorine or sulphurous water.
*codice/code
non inclusi/not included
n. faretti/
n. spots
caratteristiche/
specifications
1
2
4
4
/
*Esempio schemi di collegamento a p.343/ Example of wiring diagram on p.343
alimentatori/LED drivers
WALIMLED 03350
WALIMLED 08350
WALIMLED 12350
WALIM/DIMM/JOLLY
WBOKVAR
4W - 350mA - 43x41x23 (h)
10W - 350mA - 100x40x27 (h)
15W - 350mA - 122x38x28 (h)
15W - 350mA - 103x67x21 (h) - dimm.
variatore/dimmer 1-10V
prodotto/
product
tabella di riepilogo prodotti/ product overview table
codice/
code
BLUX0203F300NX
BLUX0203F30WNX
colore/
colour
cool white*
warm white*
tipo/
type
interni/esterni/
interior/outdoor
interni/esterni/
interior/outdoor
LED/
LED
03
03
tipo di LED/
LED type
alta emissione/
high emission
alta emissione/
high emission
materiale/
material
acciaio inox e alluminio/
stainless steel and aluminum
acciaio inox e alluminio/
stainless steel and aluminum
fascio ottico/
beam angle
10°*
10°*
ottica/
optic
orientabile/
adjustable
orientabile/
adjustable
fissaggio/
fixing
cassaforma/
box
cassaforma/
box
accessori/
accessories
Boxskill 1
Boxskill 1
IP/
IP
67
67

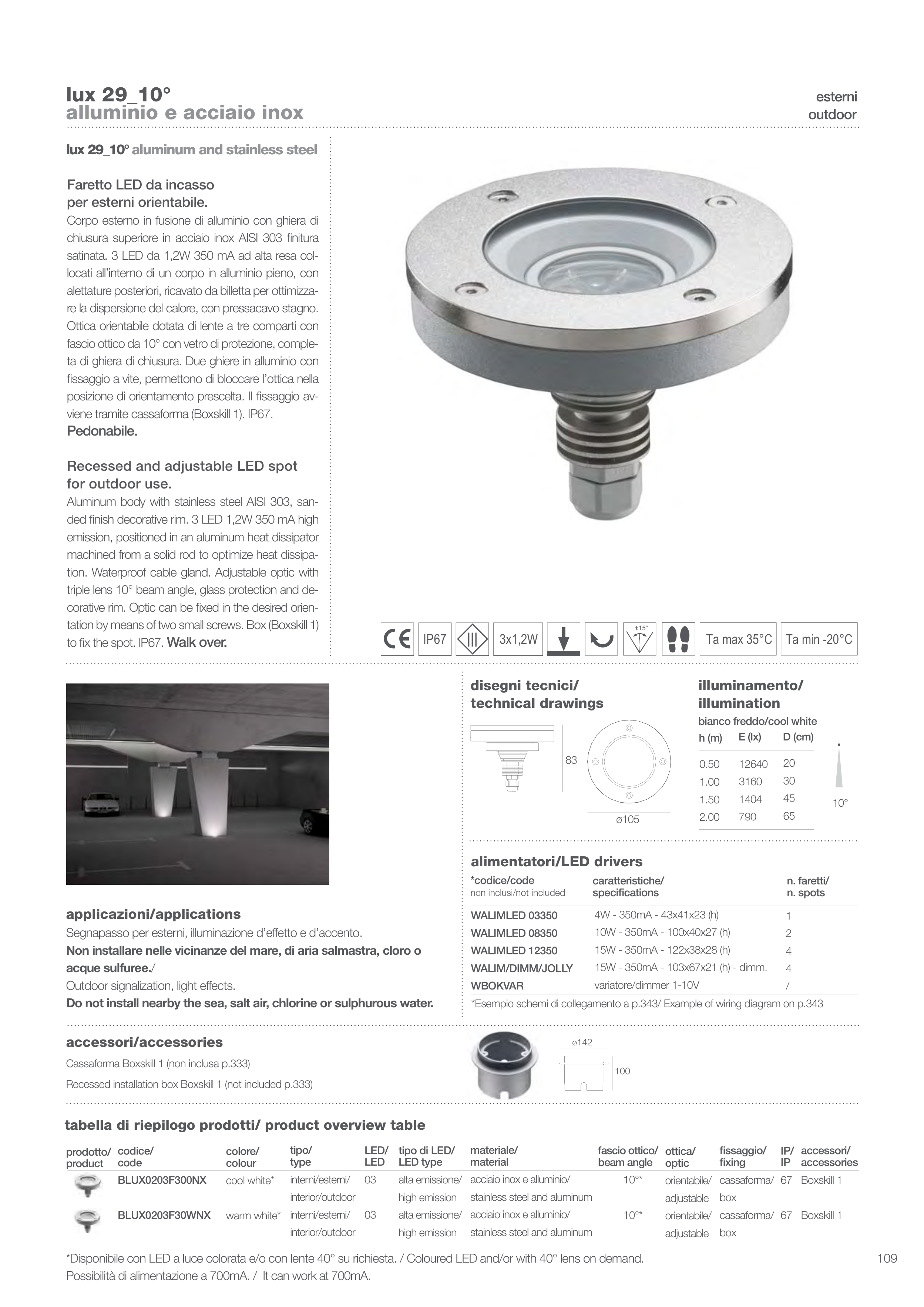

lux 29_10°
alluminio e acciaio inox
lux 29_10° aluminum and stainless steel
Faretto LED da incasso
per esterni orientabile.
Corpo esterno in fusione di alluminio con ghiera di
chiusura superiore in acciaio inox AISI 303 finitura
satinata. 3 LED da 1,2W 350 mA ad alta resa col-
locati all’interno di un corpo in alluminio pieno, con
alettature posteriori, ricavato da billetta per ottimizza-
re la dispersione del calore, con pressacavo stagno.
Ottica orientabile dotata di lente a tre comparti con
fascio ottico da 10° con vetro di protezione, comple-
ta di ghiera di chiusura. Due ghiere in alluminio con
fissaggio a vite, permettono di bloccare l’ottica nella
posizione di orientamento prescelta. Il fissaggio av-
viene tramite cassaforma (Boxskill 1). IP67.
Pedonabile.
Recessed and adjustable LED spot
for outdoor use.
Aluminum body with stainless steel AISI 303, san-
ded finish decorative rim. 3 LED 1,2W 350 mA high
emission, positioned in an aluminum heat dissipator
machined from a solid rod to optimize heat dissipa-
tion. Waterproof cable gland. Adjustable optic with
triple lens 10° beam angle, glass protection and de-
corative rim. Optic can be fixed in the desired orien-
tation by means of two small screws. Box (Boxskill 1)
to fix the spot. IP67. Walk over.
accessori/accessories
Cassaforma Boxskill 1 (non inclusa p.333)
Recessed installation box Boxskill 1 (not included p.333)
Ø142
100
disegni tecnici/
technical drawings
illuminamento/
illumination
bianco freddo/cool white
*Disponibile con LED a luce colorata e/o con lente 40° su richiesta. / Coloured LED and/or with 40° lens on demand.
Possibilità di alimentazione a 700mA. / It can work at 700mA.
10°
3x1,2W
IP67
15°
+-
Ta max 35°C
ø105
83
Ta min -20°C
outdoor
esterni
