h (m)
E (lx)
D (cm)
0.25
0.50
0.75
1.00
20600
5160
1970
1290
6
11
17
22
applicazioni/applications
Segnapasso per esterni, illuminazione d’effetto e d’accento./
Outdoor signalization, light effects.
*codice/code
non inclusi/not included
n. faretti/
n. spots
caratteristiche/
specifications
1
2
4
4
/
*Esempio schemi di collegamento a p.343/ Example of wiring diagram on p.343
alimentatori/LED drivers
WALIMLED 03350
WALIMLED 08350
WALIMLED 12350
WALIM/DIMM/JOLLY
WBOKVAR
4W - 350mA - 43x41x23 (h)
10W - 350mA - 100x40x27 (h)
15W - 350mA - 122x38x28 (h)
15W - 350mA - 103x67x21 (h) - dimm.
variatore/dimmer 1-10V

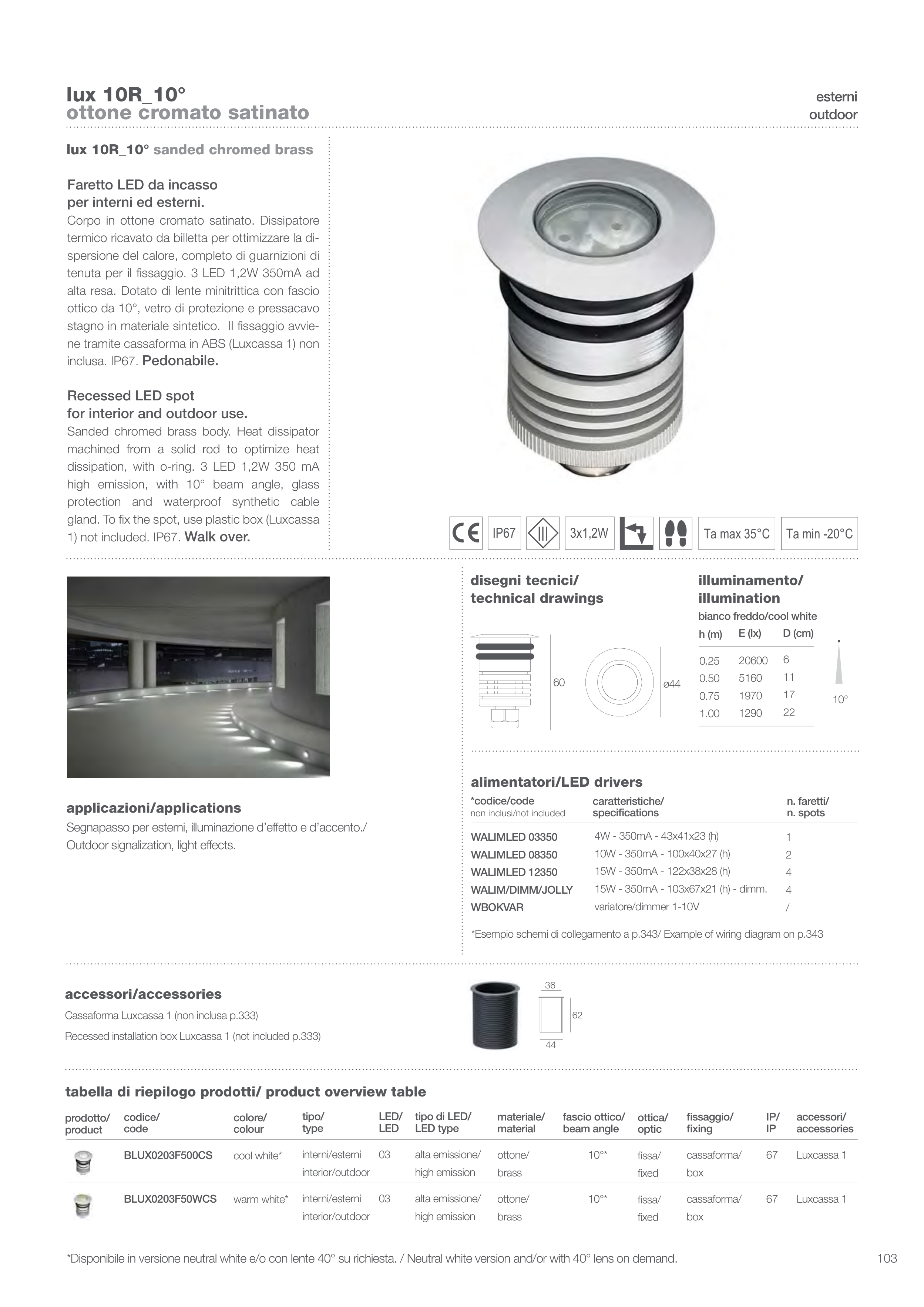

lux 10R_10°
ottone cromato satinato
lux 10R_10° sanded chromed brass
Faretto LED da incasso
per interni ed esterni.
Corpo in ottone cromato satinato. Dissipatore
termico ricavato da billetta per ottimizzare la di-
spersione del calore, completo di guarnizioni di
tenuta per il fissaggio. 3 LED 1,2W 350mA ad
alta resa. Dotato di lente minitrittica con fascio
ottico da 10°, vetro di protezione e pressacavo
stagno in materiale sintetico. Il fissaggio avvie-
ne tramite cassaforma in ABS (Luxcassa 1) non
inclusa. IP67. Pedonabile.
Recessed LED spot
for interior and outdoor use.
Sanded chromed brass body. Heat dissipator
machined from a solid rod to optimize heat
dissipation, with o-ring. 3 LED 1,2W 350 mA
high emission, with 10° beam angle, glass
protection and waterproof synthetic cable
gland. To fix the spot, use plastic box (Luxcassa
1) not included. IP67. Walk over.
prodotto/
product
tabella di riepilogo prodotti/ product overview table
codice/
code
BLUX0203F500CS
BLUX0203F50WCS
colore/
colour
cool white*
warm white*
tipo/
type
interni/esterni
interior/outdoor
interni/esterni
interior/outdoor
LED/
LED
03
03
tipo di LED/
LED type
alta emissione/
high emission
alta emissione/
high emission
materiale/
material
ottone/
brass
ottone/
brass
fascio ottico/
beam angle
10°*
10°*
ottica/
optic
fissa/
fixed
fissa/
fixed
fissaggio/
fixing
cassaforma/
box
cassaforma/
box
accessori/
accessories
Luxcassa 1
Luxcassa 1
IP/
IP
67
67
10°
Ta max 35°C
IP67
3x1,2W
disegni tecnici/
technical drawings
illuminamento/
illumination
bianco freddo/cool white
*Disponibile in versione neutral white e/o con lente 40° su richiesta. / Neutral white version and/or with 40° lens on demand.
ø44
60
Ta min -20°C
accessori/accessories
Cassaforma Luxcassa 1 (non inclusa p.333)
Recessed installation box Luxcassa 1 (not included p.333)
44
36
62
103
outdoor
esterni
