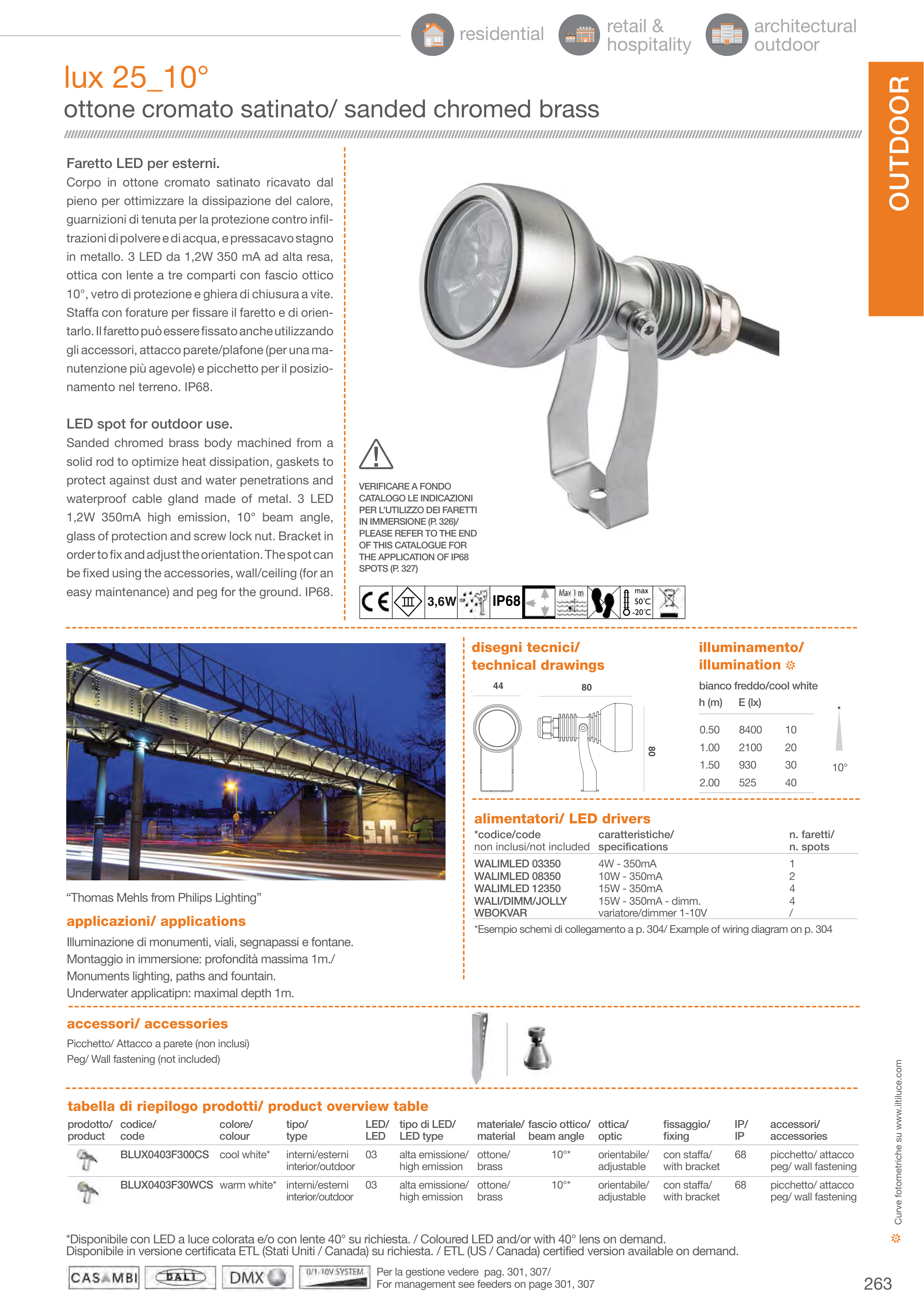

263
!
applicazioni/ applications
Illuminazione di monumenti, viali, segnapassi e fontane.
Montaggio in immersione: profondità massima 1m./
Monuments lighting, paths and fountain.
Underwater applicatipn: maximal depth 1m.
tabella di riepilogo prodotti/ product overview table
���������� ���������
��������
������
����� �������������
�������������������������� ��������
����������
����
�����������
��������
�����
�
�������
�����
����
���������
���������
�����������
������
������
���
�����������
BLUX0403F300CS cool white*
interni/esterni
03
alta emissione/ ottone/
10°*
orientabile/
con staffa/
68
picchetto/ attacco
interior/outdoor
high emission
brass
adjustable
with bracket
peg/ wall fastening
BLUX0403F30WCS warm white* interni/esterni
03
alta emissione/ ottone/
10°*
orientabile/
con staffa/
68
picchetto/ attacco
interior/outdoor
high emission
brass
adjustable
with bracket
peg/ wall fastening
Faretto LED per esterni.
Corpo in ottone cromato satinato ricavato dal
pieno per ottimizzare la dissipazione del calore,
���������������������������������������������������-
trazioni di polvere e di acqua, e pressacavo stagno
in metallo. 3 LED da 1,2W 350 mA ad alta resa,
ottica con lente a tre comparti con fascio ottico
10°, vetro di protezione e ghiera di chiusura a vite.
����������������������������������������������������-
������������������������������������������������������
gli accessori, attacco parete/plafone (per una ma-
nutenzione più agevole) e picchetto per il posizio-
namento nel terreno. IP68.
LED spot for outdoor use.
Sanded chromed brass body machined from a
solid rod to optimize heat dissipation, gaskets to
protect against dust and water penetrations and
waterproof cable gland made of metal. 3 LED
1,2W 350mA high emission, 10° beam angle,
glass of protection and screw lock nut. Bracket in
�����������������������������������������������������
����������������������������������������������������
easy maintenance) and peg for the ground. IP68.
disegni tecnici/
technical drawings
*Disponibile con LED a luce colorata e/o con lente 40° su richiesta. / Coloured LED and/or with 40° lens on demand.
illuminamento/
illumination >
bianco freddo/cool white
h (m)
E (lx)
10°
VERIFICARE A FONDO
CATALOGO LE INDICAZIONI
PER L’UTILIZZO DEI FARETTI
IN IMMERSIONE (P. 326)/
PLEASE REFER TO THE END
OF THIS CATALOGUE FOR
THE APPLICATION OF IP68
SPOTS (P. 327)
accessori/ accessories
Picchetto/ Attacco a parete (non inclusi)
Peg/ Wall fastening (not included)
alimentatori/ LED drivers
*codice/code
caratteristiche/
n. faretti/
non inclusi/not included specifications
n. spots
WALIMLED 03350
4W - 350mA
1
WALIMLED 08350
10W - 350mA
2
WALIMLED 12350
15W - 350mA
4
WALI/DIMM/JOLLY
15W - 350mA - dimm.
4
WBOKVAR
variatore/dimmer 1-10V
/
*Esempio schemi di collegamento a p. 304/ Example of wiring diagram on p. 304
Disponibile in versione certificata ETL (Stati Uniti / Canada) su richiesta. / ETL (US / Canada) certified version available on demand.
0.50
1.00
1.50
2.00
8400
2100
930
525
10
20
30
40
Curve fotometriche su www.iltiluce.com
>
“Thomas Mehls from Philips Lighting”
lux 25_10°
ottone cromato satinato/ sanded chromed brass
OUTDOOR
3,6W
IP68
max
�����
�����
Per la gestione vedere pag. 301, 307/
For management see feeders on page 301, 307
80
44
80
retail &
hospitality
residential
architectural
outdoor
