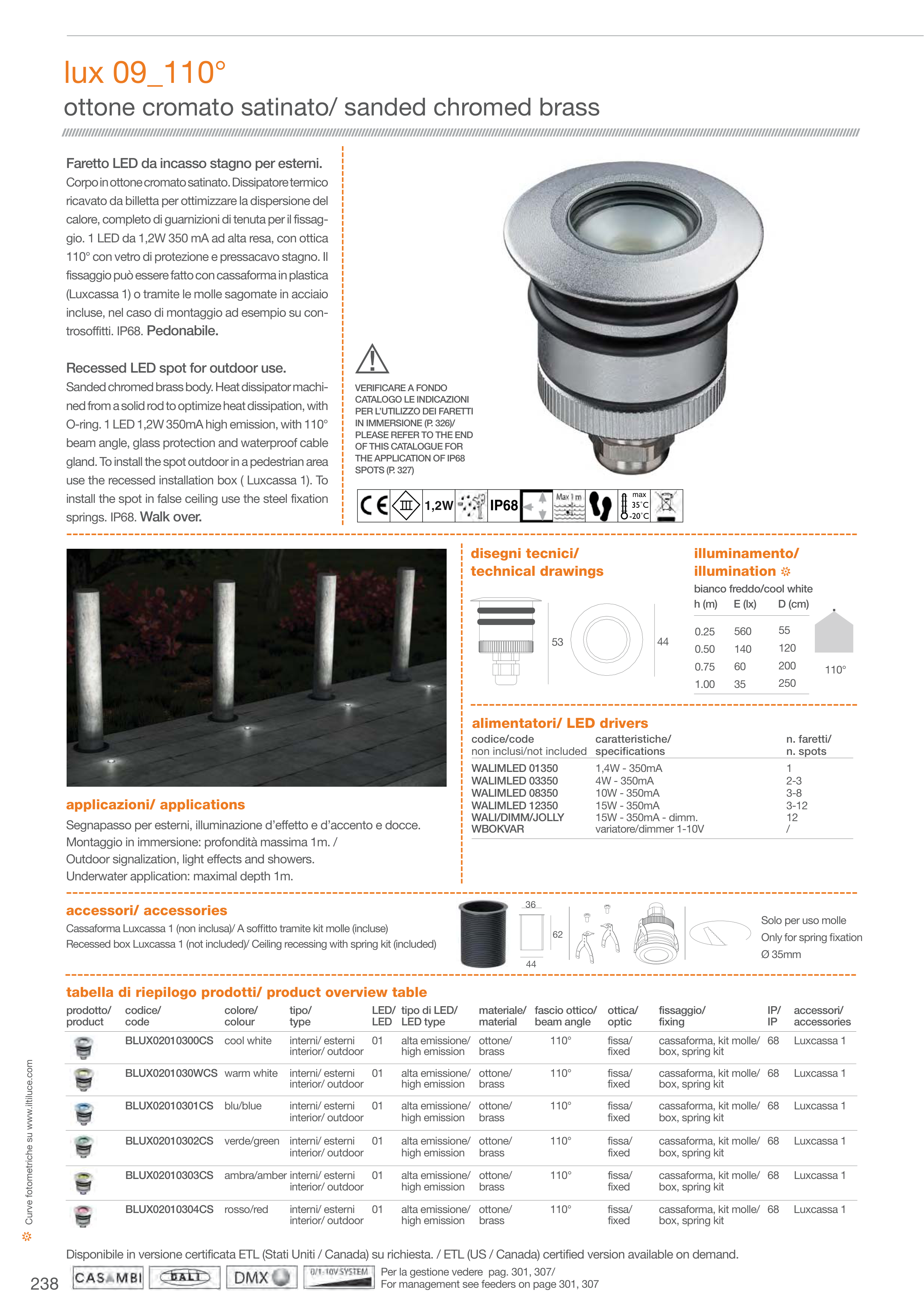

238
lux 09_110°
ottone cromato satinato/ sanded chromed brass
Faretto LED da incasso stagno per esterni.
Corpo in ottone cromato satinato. Dissipatore termico
ricavato da billetta per ottimizzare la dispersione del
calore, completo di guarnizioni di tenuta per il fissag-
gio. 1 LED da 1,2W 350 mA ad alta resa, con ottica
110° con vetro di protezione e pressacavo stagno. Il
fissaggio può essere fatto con cassaforma in plastica
(Luxcassa 1) o tramite le molle sagomate in acciaio
incluse, nel caso di montaggio ad esempio su con-
trosoffitti. IP68. Pedonabile.
Recessed LED spot for outdoor use.
Sanded chromed brass body. Heat dissipator machi-
ned from a solid rod to optimize heat dissipation, with
O-ring. 1 LED 1,2W 350mA high emission, with 110°
beam angle, glass protection and waterproof cable
gland. To install the spot outdoor in a pedestrian area
use the recessed installation box ( Luxcassa 1). To
install the spot in false ceiling use the steel fixation
springs. IP68. Walk over.
applicazioni/ applications
Segnapasso per esterni, illuminazione d’effetto e d’accento e docce.
Montaggio in immersione: profondità massima 1m. /
Outdoor signalization, light effects and showers.
Underwater application: maximal depth 1m.
disegni tecnici/
technical drawings
illuminamento/
illumination >
Solo per uso molle
�����������������������
Ø 35mm
alimentatori/ LED drivers
codice/code
caratteristiche/
n. faretti/
non inclusi/not included specifications
n. spots
WALIMLED 01350
1,4W - 350mA
1
WALIMLED 03350
4W - 350mA
2-3
WALIMLED 08350
10W - 350mA
3-8
WALIMLED 12350
15W - 350mA
3-12
WALI/DIMM/JOLLY
15W - 350mA - dimm.
12
WBOKVAR
variatore/dimmer 1-10V
/
Disponibile in versione certificata ETL (Stati Uniti / Canada) su richiesta. / ETL (US / Canada) certified version available on demand.
tabella di riepilogo prodotti/ product overview table
prodotto/
codice/
colore/
tipo/
LED/ tipo di LED/
materiale/ fascio ottico/ ottica/
fissaggio/
IP/
accessori/
product
code
colour
type
LED LED type
material
beam angle
optic
fixing
IP
accessories
BLUX02010300CS cool white
interni/ esterni
01
alta emissione/ ottone/
110°
fissa/
cassaforma, kit molle/ 68
Luxcassa 1
interior/ outdoor
high emission
brass
fixed
box, spring kit
BLUX0201030WCS warm white
interni/ esterni
01
alta emissione/ ottone/
110°
fissa/
cassaforma, kit molle/ 68
Luxcassa 1
interior/ outdoor
high emission
brass
fixed
box, spring kit
BLUX02010301CS blu/blue
interni/ esterni
01
alta emissione/ ottone/
110°
fissa/
cassaforma, kit molle/ 68
Luxcassa 1
interior/ outdoor
high emission
brass
fixed
box, spring kit
BLUX02010302CS verde/green interni/ esterni
01
alta emissione/ ottone/
110°
fissa/
cassaforma, kit molle/ 68
Luxcassa 1
interior/ outdoor
high emission
brass
fixed
box, spring kit
BLUX02010303CS ambra/amber interni/ esterni
01
alta emissione/ ottone/
110°
fissa/
cassaforma, kit molle/ 68
Luxcassa 1
interior/ outdoor
high emission
brass
fixed
box, spring kit
BLUX02010304CS rosso/red
interni/ esterni
01
alta emissione/ ottone/
110°
fissa/
cassaforma, kit molle/ 68
Luxcassa 1
interior/ outdoor
high emission
brass
fixed
box, spring kit
h (m)
E (lx)
D (cm)
0.25
0.50
0.75
1.00
560
140
60
35
55
120
200
250
110°
bianco freddo/cool white
VERIFICARE A FONDO
CATALOGO LE INDICAZIONI
PER L’UTILIZZO DEI FARETTI
IN IMMERSIONE (P. 326)/
PLEASE REFER TO THE END
OF THIS CATALOGUE FOR
THE APPLICATION OF IP68
SPOTS (P. 327)
44
53
accessori/ accessories
��������������������������������������������������������������������������
Recessed box Luxcassa 1 (not included)/ Ceiling recessing with spring kit (included)
44
36
62
!
Curve fotometriche su www.iltiluce.com
>
1,2W
IP68
max
�����
�����
Per la gestione vedere pag. 301, 307/
For management see feeders on page 301, 307
