Lighting collection
278
Lighting collection
279
ALLEGATI TIPO C
Questo sistema supporta anche trasformatori remoti,
in particolare quando il soffitto è in cemento. In questi
casi, per i cavi elettrici, il sistema di fissaggio prevede
rosette di diverse dimensioni:
• ø 5 x 2 cm h
• ø 10 x 2 cm h
• ø 12 x 2 cm h
insieme ai perni standard per i cavi di sospensione.
Quando si effettua un ordine, specificare la distanza
alla quale verrà posizionato il trasformatore per
garantire che riceva un’alimentazione adeguata.
Pins for electricity wire Type C
Pins for suspension cables type C

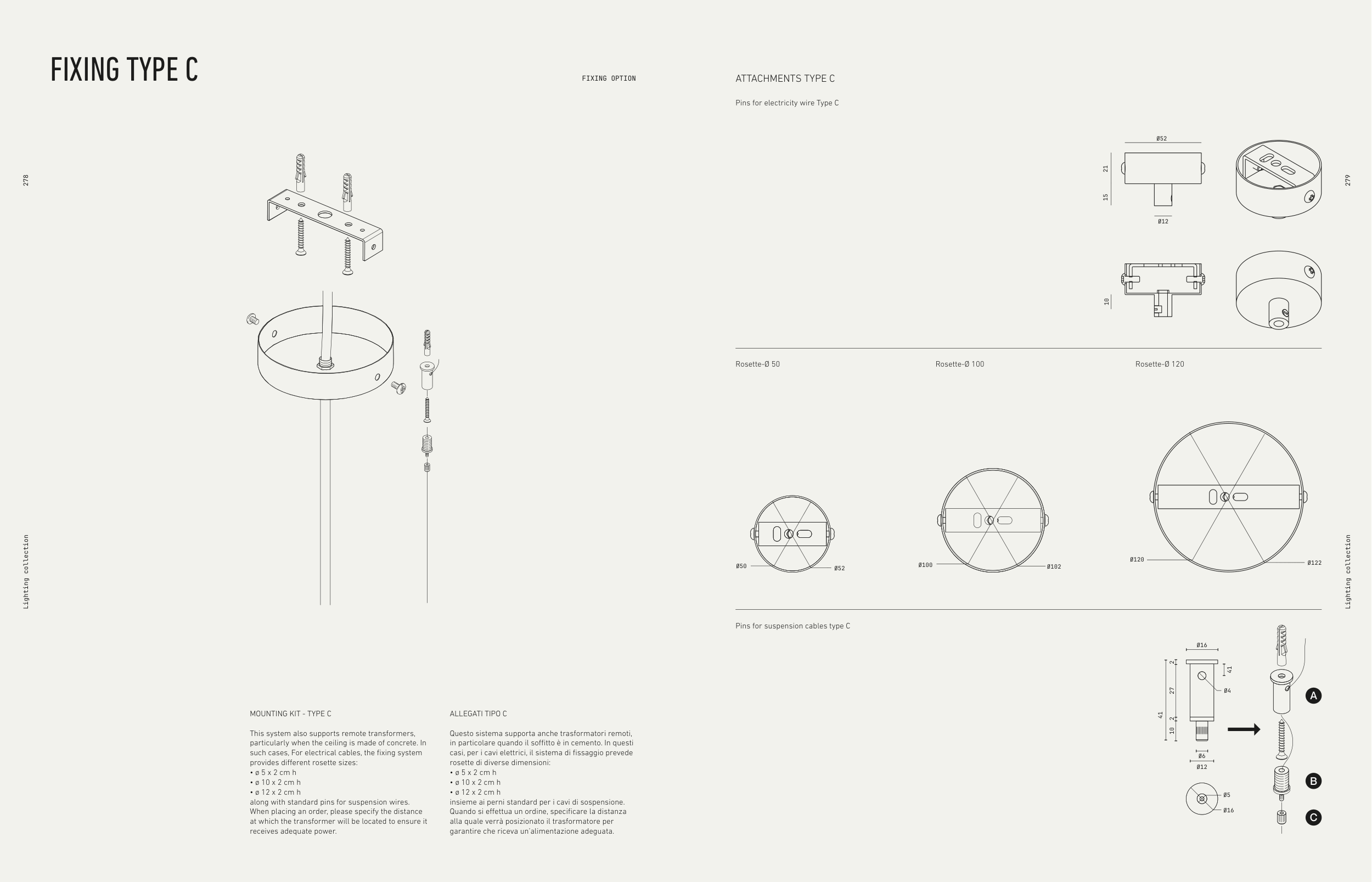

FIXING TYPE C
FIXING OPTION
ATTACHMENTS TYPE C
MOUNTING KIT - TYPE C
This system also supports remote transformers,
particularly when the ceiling is made of concrete. In
such cases, For electrical cables, the fixing system
provides different rosette sizes:
• ø 5 x 2 cm h
• ø 10 x 2 cm h
• ø 12 x 2 cm h
along with standard pins for suspension wires.
When placing an order, please specify the distance
at which the transformer will be located to ensure it
receives adequate power.
Ø52
Ø12
15
10
21
41
A
B
C
2
27
41
Ø4
Ø12
Ø16
Ø5
Ø6
Ø16
2
10
Rosette-Ø 50
Rosette-Ø 100
Rosette-Ø 120
Ø120
Ø122
Ø100
Ø102
Ø50
Ø52
