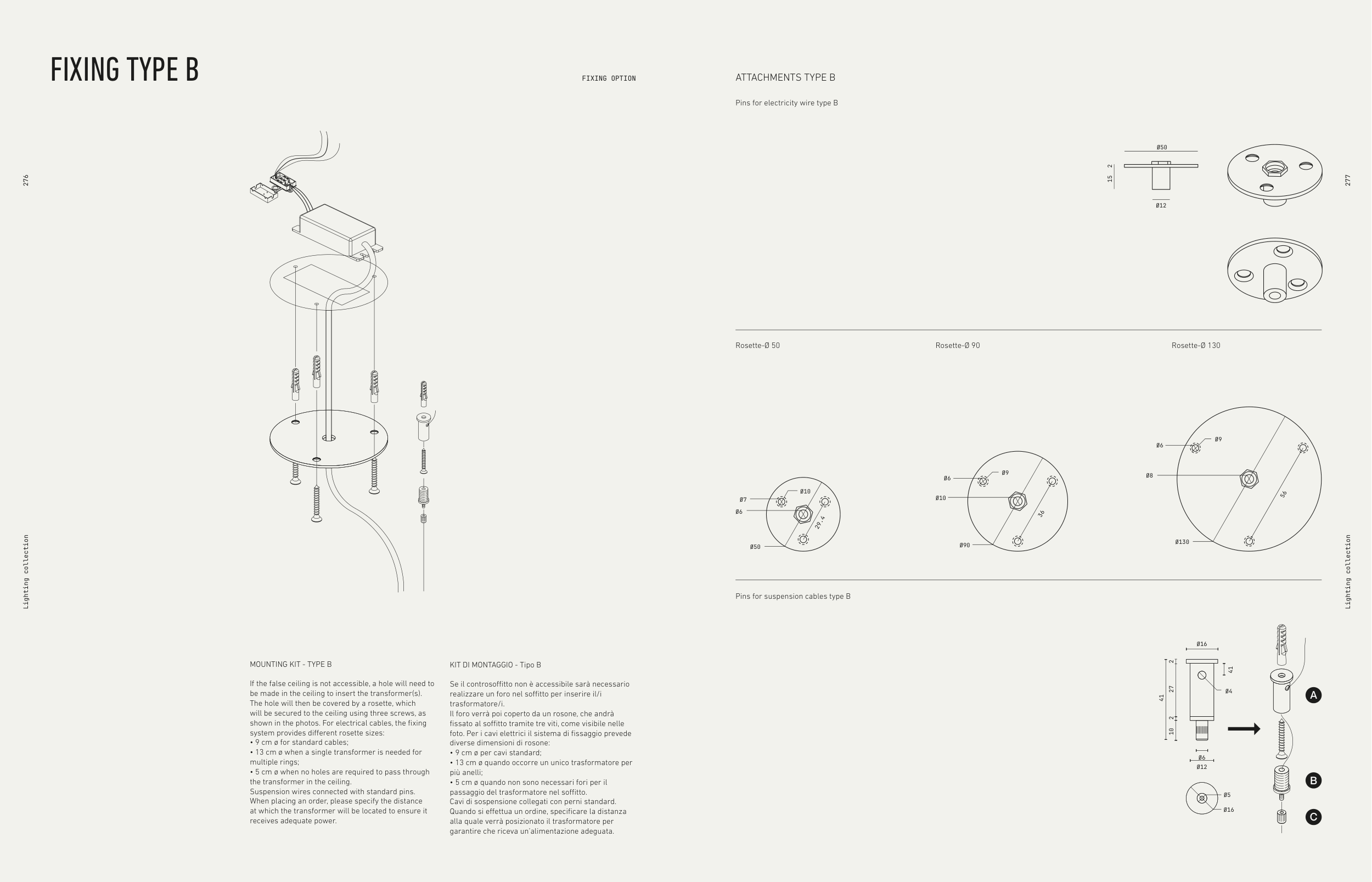

KIT DI MONTAGGIO - Tipo B
Se il controsoffitto non è accessibile sarà necessario
realizzare un foro nel soffitto per inserire il/i
trasformatore/i.
Il foro verrà poi coperto da un rosone, che andrà
fissato al soffitto tramite tre viti, come visibile nelle
foto. Per i cavi elettrici il sistema di fissaggio prevede
diverse dimensioni di rosone:
• 9 cm ø per cavi standard;
• 13 cm ø quando occorre un unico trasformatore per
più anelli;
• 5 cm ø quando non sono necessari fori per il
passaggio del trasformatore nel soffitto.
Cavi di sospensione collegati con perni standard.
Quando si effettua un ordine, specificare la distanza
alla quale verrà posizionato il trasformatore per
garantire che riceva un’alimentazione adeguata.
MOUNTING KIT - TYPE B
If the false ceiling is not accessible, a hole will need to
be made in the ceiling to insert the transformer(s).
The hole will then be covered by a rosette, which
will be secured to the ceiling using three screws, as
shown in the photos. For electrical cables, the fixing
system provides different rosette sizes:
• 9 cm ø for standard cables;
• 13 cm ø when a single transformer is needed for
multiple rings;
• 5 cm ø when no holes are required to pass through
the transformer in the ceiling.
Suspension wires connected with standard pins.
When placing an order, please specify the distance
at which the transformer will be located to ensure it
receives adequate power.
Pins for suspension cables type B
FIXING TYPE B
FIXING OPTION
Pins for electricity wire type B
ATTACHMENTS TYPE B
Ø50
Ø12
15
2
Rosette-Ø 50
Rosette-Ø 90
Rosette-Ø 130
Ø7
Ø6
Ø50
Ø10
29.4
Ø90
Ø10
Ø6
Ø9
36
Ø130
Ø8
Ø6
Ø9
56
A
B
C
Ø16
Ø12
Ø6
41
41
27
2
2
10
Ø4
Ø5
Ø16
