+45°
-45°
80
catalogue 2025
81

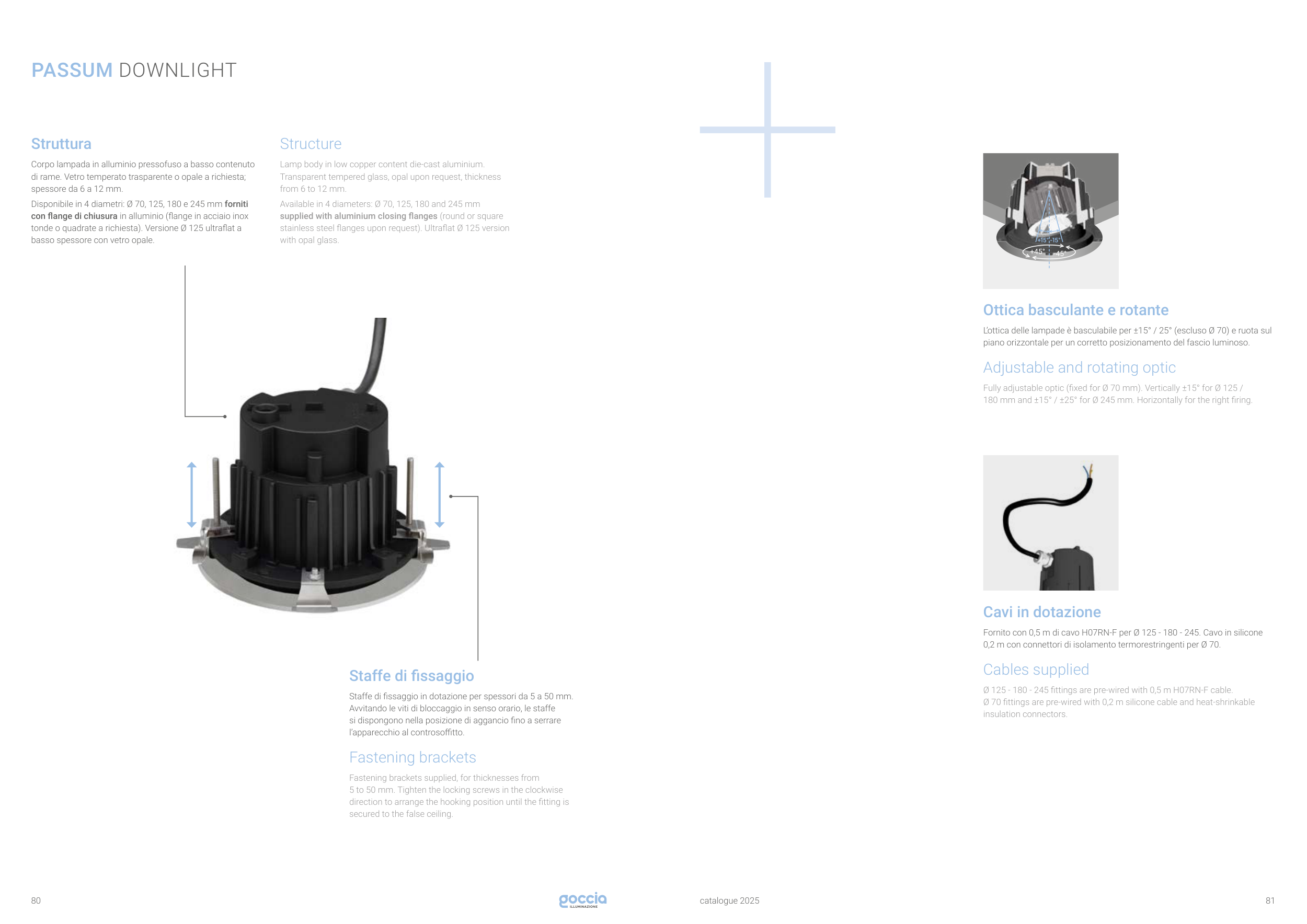

PASSUM DOWNLIGHT
Staffe di fissaggio
Staffe di fissaggio in dotazione per spessori da 5 a 50 mm.
Avvitando le viti di bloccaggio in senso orario, le staffe
si dispongono nella posizione di aggancio fino a serrare
l’apparecchio al controsoffitto.
Fastening brackets
Fastening brackets supplied, for thicknesses from
5 to 50 mm. Tighten the locking screws in the clockwise
direction to arrange the hooking position until the fitting is
secured to the false ceiling.
Ottica basculante e rotante
L’ottica delle lampade è basculabile per ±15° / 25° (escluso Ø 70) e ruota sul
piano orizzontale per un corretto posizionamento del fascio luminoso.
Adjustable and rotating optic
Fully adjustable optic (fixed for Ø 70 mm). Vertically ±15° for Ø 125 /
180 mm and ±15° / ±25° for Ø 245 mm. Horizontally for the right firing.
Struttura
Corpo lampada in alluminio pressofuso a basso contenuto
di rame. Vetro temperato trasparente o opale a richiesta;
spessore da 6 a 12 mm.
Disponibile in 4 diametri: Ø 70, 125, 180 e 245 mm forniti
con flange di chiusura in alluminio (flange in acciaio inox
tonde o quadrate a richiesta). Versione Ø 125 ultraflat a
basso spessore con vetro opale.
Structure
Lamp body in low copper content die-cast aluminium.
Transparent tempered glass, opal upon request, thickness
from 6 to 12 mm.
Available in 4 diameters: Ø 70, 125, 180 and 245 mm
supplied with aluminium closing flanges (round or square
stainless steel flanges upon request). Ultraflat Ø 125 version
with opal glass.
Cavi in dotazione
Fornito con 0,5 m di cavo H07RN-F per Ø 125 - 180 - 245. Cavo in silicone
0,2 m con connettori di isolamento termorestringenti per Ø 70.
Cables supplied
Ø 125 - 180 - 245 fittings are pre-wired with 0,5 m H07RN-F cable.
Ø 70 fittings are pre-wired with 0,2 m silicone cable and heat-shrinkable
insulation connectors.
