98
Gira Elektro-Installations-Systeme
E2
System 55
80,8
80,8
59,2
80,8
80,8
9,3

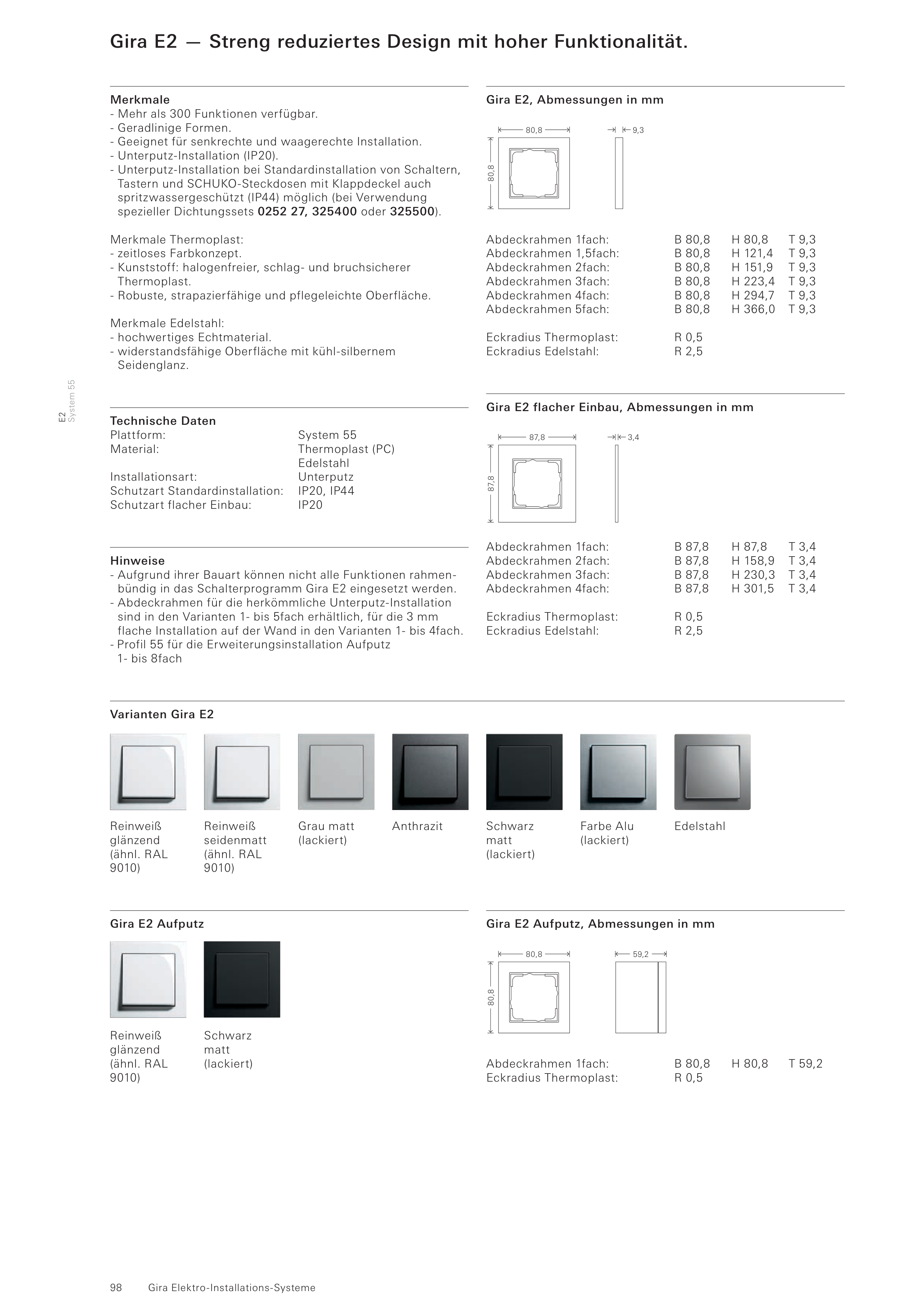

Gira E2 — Streng reduziertes Design mit hoher Funktionalität.
Merkmale
- Mehr als 300 Funktionen verfügbar.
- Geradlinige Formen.
- Geeignet für senkrechte und waagerechte Installation.
- Unterputz-Installation (IP20).
- Unterputz-Installation bei Standardinstallation von Schaltern,
Tastern und SCHUKO-Steckdosen mit Klappdeckel auch
spritzwassergeschützt (IP44) möglich (bei Verwendung
spezieller Dichtungssets 0252 27, 325400 oder 325500).
Merkmale Thermoplast:
- zeitloses Farbkonzept.
- Kunststoff: halogenfreier, schlag- und bruchsicherer
Thermoplast.
- Robuste, strapazierfähige und pflegeleichte Oberfläche.
Merkmale Edelstahl:
- hochwertiges Echtmaterial.
- widerstandsfähige Oberfläche mit kühl-silbernem
Seidenglanz.
Technische Daten
Plattform:
System 55
Material:
Thermoplast (PC)
Edelstahl
Installationsart:
Unterputz
Schutzart Standardinstallation:
IP20, IP44
Schutzart flacher Einbau:
IP20
Hinweise
- Aufgrund ihrer Bauart können nicht alle Funktionen rahmen-
bündig in das Schalterprogramm Gira E2 eingesetzt werden.
- Abdeckrahmen für die herkömmliche Unterputz-Installation
sind in den Varianten 1- bis 5fach erhältlich, für die 3 mm
flache Installation auf der Wand in den Varianten 1- bis 4fach.
- Profil 55 für die Erweiterungsinstallation Aufputz
1- bis 8fach
Varianten Gira E2
Gira E2 Aufputz
Gira E2, Abmessungen in mm
Abdeckrahmen 1fach:
B 80,8
H 80,8
T 9,3
Abdeckrahmen 1,5fach:
B 80,8
H 121,4
T 9,3
Abdeckrahmen 2fach:
B 80,8
H 151,9
T 9,3
Abdeckrahmen 3fach:
B 80,8
H 223,4
T 9,3
Abdeckrahmen 4fach:
B 80,8
H 294,7
T 9,3
Abdeckrahmen 5fach:
B 80,8
H 366,0
T 9,3
Eckradius Thermoplast:
R 0,5
Eckradius Edelstahl:
R 2,5
Gira E2 Aufputz, Abmessungen in mm
Abdeckrahmen 1fach:
B 80,8
H 80,8
T 59,2
Eckradius Thermoplast:
R 0,5
Gira E2 flacher Einbau, Abmessungen in mm
Abdeckrahmen 1fach:
B 87,8
H 87,8
T 3,4
Abdeckrahmen 2fach:
B 87,8
H 158,9
T 3,4
Abdeckrahmen 3fach:
B 87,8
H 230,3
T 3,4
Abdeckrahmen 4fach:
B 87,8
H 301,5
T 3,4
Eckradius Thermoplast:
R 0,5
Eckradius Edelstahl:
R 2,5
Reinweiß
seidenmatt
(ähnl. RAL
9010)
Anthrazit
Edelstahl
Grau matt
(lackiert)
Schwarz
matt
(lackiert)
Schwarz
matt
(lackiert)
Farbe Alu
(lackiert)
Reinweiß
glänzend
(ähnl. RAL
9010)
Reinweiß
glänzend
(ähnl. RAL
9010)
87,8
87,8
3,4
