74

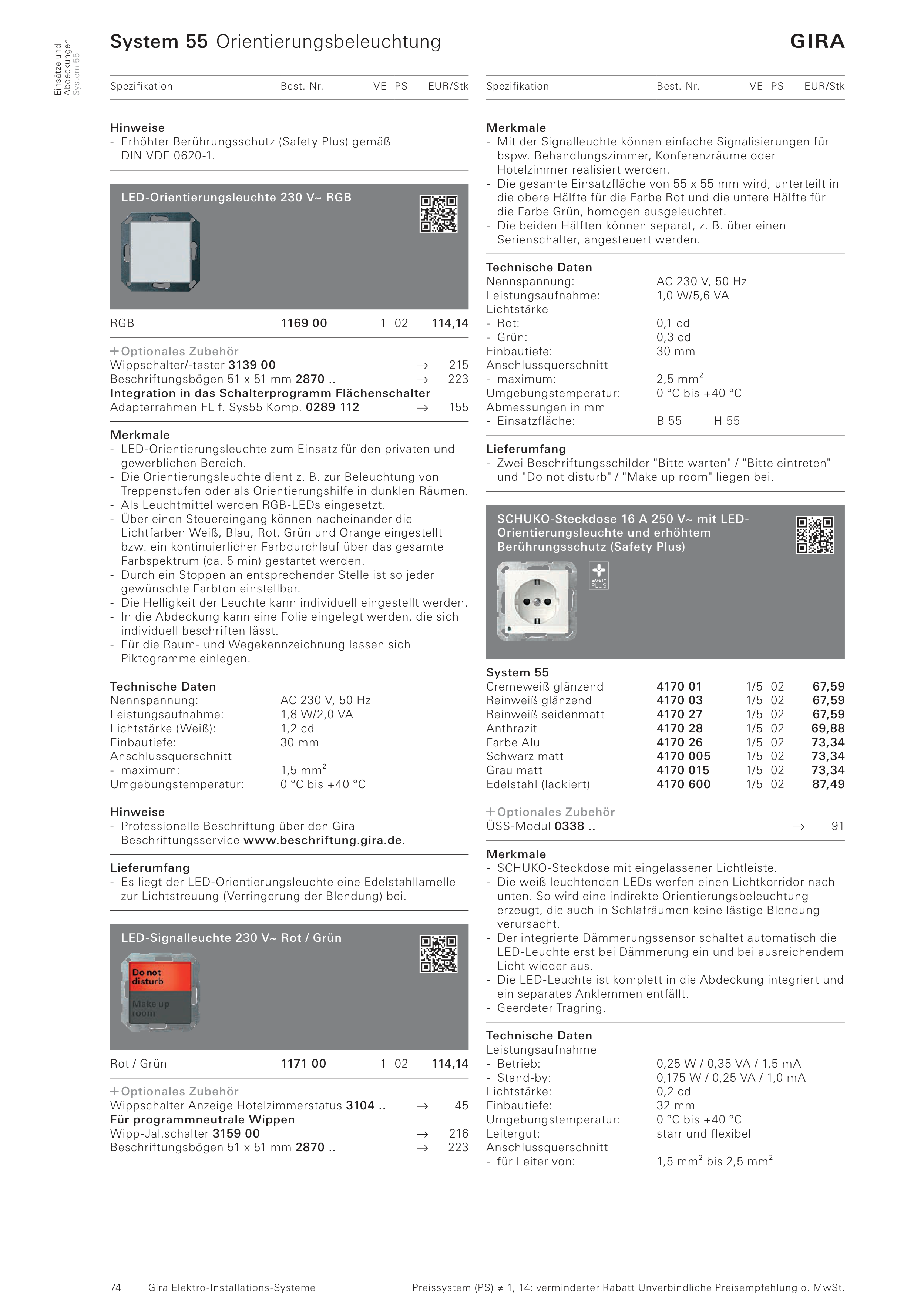

System 55 Orientierungsbeleuchtung
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Preissystem (PS) ≠ 1, 14: verminderter Rabatt Unverbindliche Preisempfehlung o. MwSt.
Einsätze und
Abdeckungen
System 55
Hinweise
- Erhöhter Berührungsschutz (Safety Plus) gemäß
DIN VDE 0620-1.
RGB
1169001169 00
1 02
114,14
C Optionales Zubehör
Wippschalter/-taster 3139 00
D
215
Beschriftungsbögen 51 x 51 mm 2870 ..
D
223
Integration in das Schalterprogramm Flächenschalter
Adapterrahmen FL f. Sys55 Komp. 0289 112
D
155
Merkmale
- LED-Orientierungsleuchte zum Einsatz für den privaten und
gewerblichen Bereich.
- Die Orientierungsleuchte dient z. B. zur Beleuchtung von
Treppenstufen oder als Orientierungshilfe in dunklen Räumen.
- Als Leuchtmittel werden RGB-LEDs eingesetzt.
- Über einen Steuereingang können nacheinander die
Lichtfarben Weiß, Blau, Rot, Grün und Orange eingestellt
bzw. ein kontinuierlicher Farbdurchlauf über das gesamte
Farbspektrum (ca. 5 min) gestartet werden.
- Durch ein Stoppen an entsprechender Stelle ist so jeder
gewünschte Farbton einstellbar.
- Die Helligkeit der Leuchte kann individuell eingestellt werden.
- In die Abdeckung kann eine Folie eingelegt werden, die sich
individuell beschriften lässt.
- Für die Raum- und Wegekennzeichnung lassen sich
Piktogramme einlegen.
Technische Daten
Nennspannung:
AC 230 V, 50 Hz
Leistungsaufnahme:
1,8 W/2,0 VA
Lichtstärke (Weiß):
1,2 cd
Einbautiefe:
30 mm
Anschlussquerschnitt
- maximum:
1,5 mm²
Umgebungstemperatur:
0 °C bis +40 °C
Hinweise
- Professionelle Beschriftung über den Gira
Beschriftungsservice www.beschriftung.gira.de.
Lieferumfang
- Es liegt der LED-Orientierungsleuchte eine Edelstahllamelle
zur Lichtstreuung (Verringerung der Blendung) bei.
Rot / Grün
1171001171 00
1 02
114,14
C Optionales Zubehör
Wippschalter Anzeige Hotelzimmerstatus 3104 ..
D
45
Für programmneutrale Wippen
Wipp-Jal.schalter 3159 00
D
216
Beschriftungsbögen 51 x 51 mm 2870 ..
D
223
Merkmale
- Mit der Signalleuchte können einfache Signalisierungen für
bspw. Behandlungszimmer, Konferenzräume oder
Hotelzimmer realisiert werden.
- Die gesamte Einsatzfläche von 55 x 55 mm wird, unterteilt in
die obere Hälfte für die Farbe Rot und die untere Hälfte für
die Farbe Grün, homogen ausgeleuchtet.
- Die beiden Hälften können separat, z. B. über einen
Serienschalter, angesteuert werden.
Technische Daten
Nennspannung:
AC 230 V, 50 Hz
Leistungsaufnahme:
1,0 W/5,6 VA
Lichtstärke
- Rot:
0,1 cd
- Grün:
0,3 cd
Einbautiefe:
30 mm
Anschlussquerschnitt
- maximum:
2,5 mm²
Umgebungstemperatur:
0 °C bis +40 °C
Abmessungen in mm
- Einsatzfläche:
B 55
H 55
Lieferumfang
- Zwei Beschriftungsschilder "Bitte warten" / "Bitte eintreten"
und "Do not disturb" / "Make up room" liegen bei.
System 55
Cremeweiß glänzend
4170014170 01
1/5 02
67,59
Reinweiß glänzend
4170034170 03
1/5 02
67,59
Reinweiß seidenmatt
4170274170 27
1/5 02
67,59
Anthrazit
4170284170 28
1/5 02
69,88
Farbe Alu
4170264170 26
1/5 02
73,34
Schwarz matt
41700054170 005
1/5 02
73,34
Grau matt
41700154170 015
1/5 02
73,34
Edelstahl (lackiert)
41706004170 600
1/5 02
87,49
C Optionales Zubehör
ÜSS-Modul 0338 ..
D
91
Merkmale
- SCHUKO-Steckdose mit eingelassener Lichtleiste.
- Die weiß leuchtenden LEDs werfen einen Lichtkorridor nach
unten. So wird eine indirekte Orientierungsbeleuchtung
erzeugt, die auch in Schlafräumen keine lästige Blendung
verursacht.
- Der integrierte Dämmerungssensor schaltet automatisch die
LED-Leuchte erst bei Dämmerung ein und bei ausreichendem
Licht wieder aus.
- Die LED-Leuchte ist komplett in die Abdeckung integriert und
ein separates Anklemmen entfällt.
- Geerdeter Tragring.
Technische Daten
Leistungsaufnahme
- Betrieb:
0,25 W / 0,35 VA / 1,5 mA
- Stand-by:
0,175 W / 0,25 VA / 1,0 mA
Lichtstärke:
0,2 cd
Einbautiefe:
32 mm
Umgebungstemperatur:
0 °C bis +40 °C
Leitergut:
starr und flexibel
Anschlussquerschnitt
- für Leiter von:
1,5 mm² bis 2,5 mm²
LED-Orientierungsleuchte 230 V~ RGB
LED-Signalleuchte 230 V~ Rot / Grün
SCHUKO-Steckdose 16 A 250 V~ mit LED-
Orientierungsleuchte und erhöhtem
Berührungsschutz (Safety Plus)
