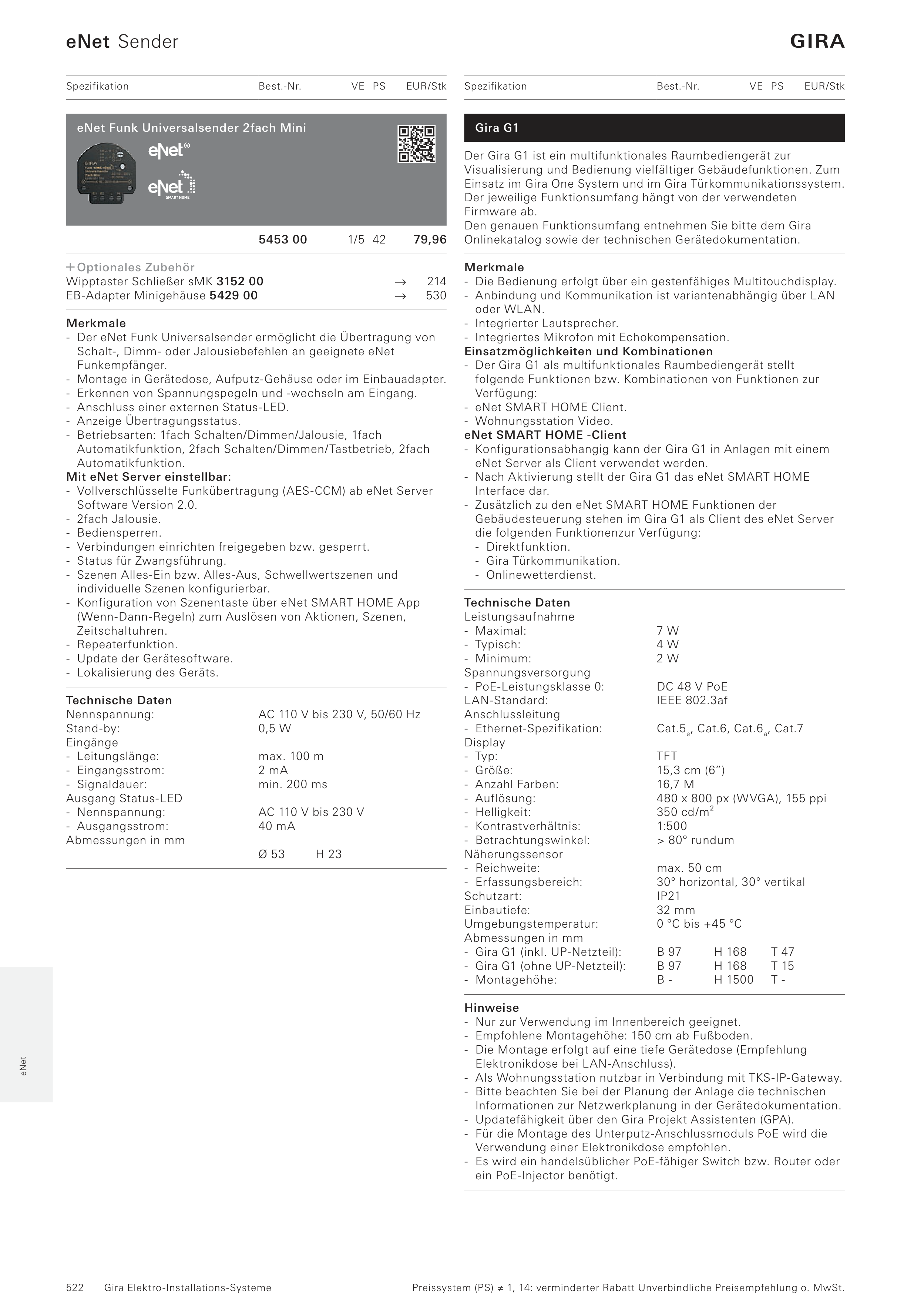

522
eNet Sender
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Preissystem (PS) ≠ 1, 14: verminderter Rabatt Unverbindliche Preisempfehlung o. MwSt.
eNet
5453005453 00
1/5 42
79,96
C Optionales Zubehör
Wipptaster Schließer sMK 3152 00
D
214
EB-Adapter Minigehäuse 5429 00
D
530
Merkmale
- Der eNet Funk Universalsender ermöglicht die Übertragung von
Schalt-, Dimm- oder Jalousiebefehlen an geeignete eNet
Funkempfänger.
- Montage in Gerätedose, Aufputz-Gehäuse oder im Einbauadapter.
- Erkennen von Spannungspegeln und -wechseln am Eingang.
- Anschluss einer externen Status-LED.
- Anzeige Übertragungsstatus.
- Betriebsarten: 1fach Schalten/Dimmen/Jalousie, 1fach
Automatikfunktion, 2fach Schalten/Dimmen/Tastbetrieb, 2fach
Automatikfunktion.
Mit eNet Server einstellbar:
- Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server
Software Version 2.0.
- 2fach Jalousie.
- Bediensperren.
- Verbindungen einrichten freigegeben bzw. gesperrt.
- Status für Zwangsführung.
- Szenen Alles-Ein bzw. Alles-Aus, Schwellwertszenen und
individuelle Szenen konfigurierbar.
- Konfiguration von Szenentaste über eNet SMART HOME App
(Wenn-Dann-Regeln) zum Auslösen von Aktionen, Szenen,
Zeitschaltuhren.
- Repeaterfunktion.
- Update der Gerätesoftware.
- Lokalisierung des Geräts.
Technische Daten
Nennspannung:
AC 110 V bis 230 V, 50/60 Hz
Stand-by:
0,5 W
Eingänge
- Leitungslänge:
max. 100 m
- Eingangsstrom:
2 mA
- Signaldauer:
min. 200 ms
Ausgang Status-LED
- Nennspannung:
AC 110 V bis 230 V
- Ausgangsstrom:
40 mA
Abmessungen in mm
Ø 53
H 23
Der Gira G1 ist ein multifunktionales Raumbediengerät zur
Visualisierung und Bedienung vielfältiger Gebäudefunktionen. Zum
Einsatz im Gira One System und im Gira Türkommunikationssystem.
Der jeweilige Funktionsumfang hängt von der verwendeten
Firmware ab.
Den genauen Funktionsumfang entnehmen Sie bitte dem Gira
Onlinekatalog sowie der technischen Gerätedokumentation.
Merkmale
- Die Bedienung erfolgt über ein gestenfähiges Multitouchdisplay.
- Anbindung und Kommunikation ist variantenabhängig über LAN
oder WLAN.
- Integrierter Lautsprecher.
- Integriertes Mikrofon mit Echokompensation.
Einsatzmöglichkeiten und Kombinationen
- Der Gira G1 als multifunktionales Raumbediengerät stellt
folgende Funktionen bzw. Kombinationen von Funktionen zur
Verfügung:
- eNet SMART HOME Client.
- Wohnungsstation Video.
eNet SMART HOME -Client
- Konfigurationsabhangig kann der Gira G1 in Anlagen mit einem
eNet Server als Client verwendet werden.
- Nach Aktivierung stellt der Gira G1 das eNet SMART HOME
Interface dar.
- Zusätzlich zu den eNet SMART HOME Funktionen der
Gebäudesteuerung stehen im Gira G1 als Client des eNet Server
die folgenden Funktionenzur Verfügung:
- Direktfunktion.
- Gira Türkommunikation.
- Onlinewetterdienst.
Technische Daten
Leistungsaufnahme
- Maximal:
7 W
- Typisch:
4 W
- Minimum:
2 W
Spannungsversorgung
- PoE-Leistungsklasse 0:
DC 48 V PoE
LAN-Standard:
IEEE 802.3af
Anschlussleitung
- Ethernet-Spezifikation:
Cat.5e, Cat.6, Cat.6a, Cat.7
Display
- Typ:
TFT
- Größe:
15,3 cm (6”)
- Anzahl Farben:
16,7 M
- Auflösung:
480 x 800 px (WVGA), 155 ppi
- Helligkeit:
350 cd/m²
- Kontrastverhältnis:
1:500
- Betrachtungswinkel:
> 80° rundum
Näherungssensor
- Reichweite:
max. 50 cm
- Erfassungsbereich:
30° horizontal, 30° vertikal
Schutzart:
IP21
Einbautiefe:
32 mm
Umgebungstemperatur:
0 °C bis +45 °C
Abmessungen in mm
- Gira G1 (inkl. UP-Netzteil):
B 97
H 168
T 47
- Gira G1 (ohne UP-Netzteil):
B 97
H 168
T 15
- Montagehöhe:
B -
H 1500
T -
Hinweise
- Nur zur Verwendung im Innenbereich geeignet.
- Empfohlene Montagehöhe: 150 cm ab Fußboden.
- Die Montage erfolgt auf eine tiefe Gerätedose (Empfehlung
Elektronikdose bei LAN-Anschluss).
- Als Wohnungsstation nutzbar in Verbindung mit TKS-IP-Gateway.
- Bitte beachten Sie bei der Planung der Anlage die technischen
Informationen zur Netzwerkplanung in der Gerätedokumentation.
- Updatefähigkeit über den Gira Projekt Assistenten (GPA).
- Für die Montage des Unterputz-Anschlussmoduls PoE wird die
Verwendung einer Elektronikdose empfohlen.
- Es wird ein handelsüblicher PoE-fähiger Switch bzw. Router oder
ein PoE-Injector benötigt.
eNet Funk Universalsender 2fach Mini
Gira G1
