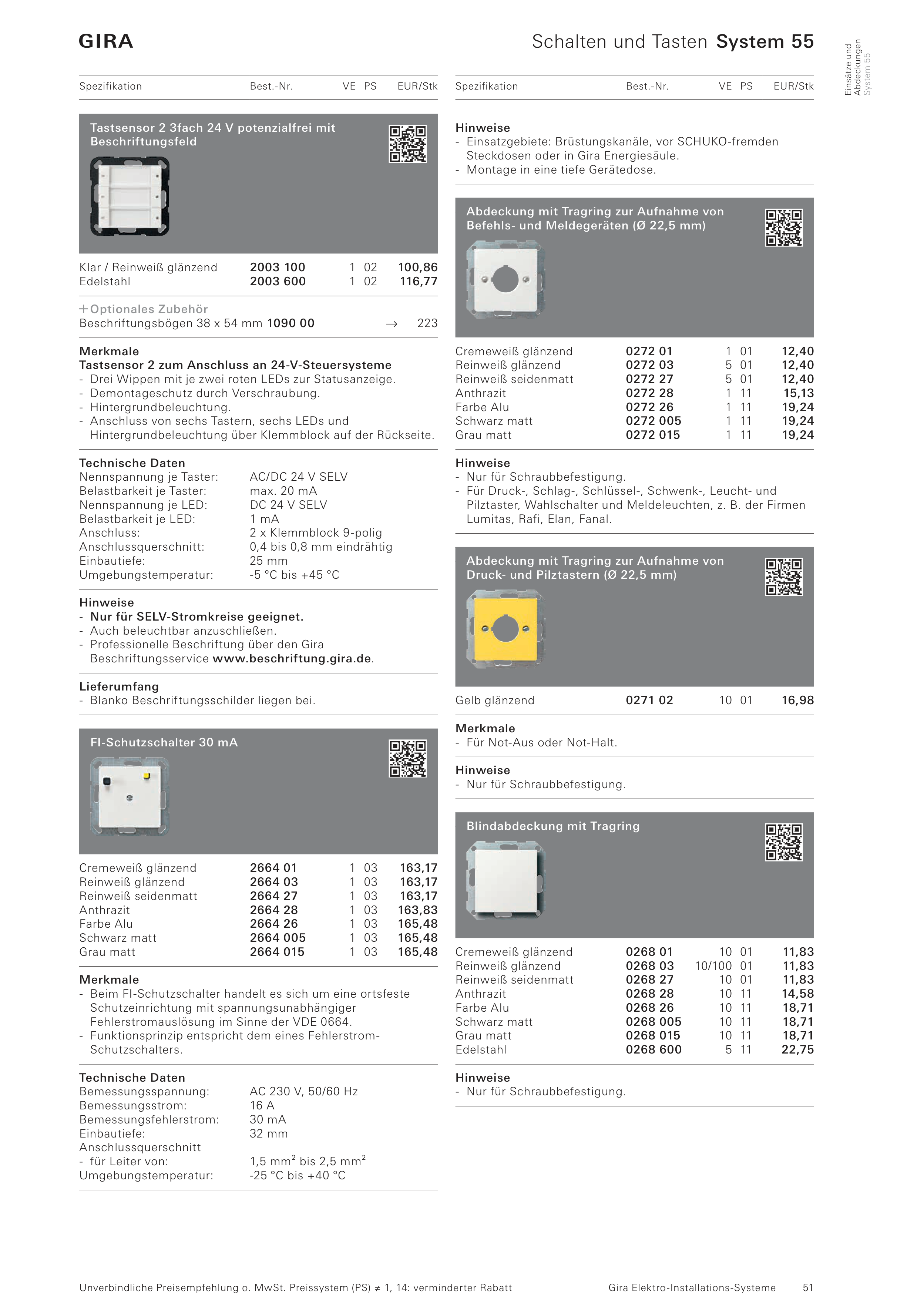

51
Schalten und Tasten System 55
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Unverbindliche Preisempfehlung o. MwSt. Preissystem (PS) ≠ 1, 14: verminderter Rabatt
Einsätze und
Abdeckungen
System 55
Klar / Reinweiß glänzend
20031002003 100
1 02
100,86
Edelstahl
20036002003 600
1 02
116,77
C Optionales Zubehör
Beschriftungsbögen 38 x 54 mm 1090 00
D
223
Merkmale
Tastsensor 2 zum Anschluss an 24-V-Steuersysteme
- Drei Wippen mit je zwei roten LEDs zur Statusanzeige.
- Demontageschutz durch Verschraubung.
- Hintergrundbeleuchtung.
- Anschluss von sechs Tastern, sechs LEDs und
Hintergrundbeleuchtung über Klemmblock auf der Rückseite.
Technische Daten
Nennspannung je Taster:
AC/DC 24 V SELV
Belastbarkeit je Taster:
max. 20 mA
Nennspannung je LED:
DC 24 V SELV
Belastbarkeit je LED:
1 mA
Anschluss:
2 x Klemmblock 9-polig
Anschlussquerschnitt:
0,4 bis 0,8 mm eindrähtig
Einbautiefe:
25 mm
Umgebungstemperatur:
-5 °C bis +45 °C
Hinweise
- Nur für SELV-Stromkreise geeignet.
- Auch beleuchtbar anzuschließen.
- Professionelle Beschriftung über den Gira
Beschriftungsservice www.beschriftung.gira.de.
Lieferumfang
- Blanko Beschriftungsschilder liegen bei.
Cremeweiß glänzend
2664012664 01
1 03
163,17
Reinweiß glänzend
2664032664 03
1 03
163,17
Reinweiß seidenmatt
2664272664 27
1 03
163,17
Anthrazit
2664282664 28
1 03
163,83
Farbe Alu
2664262664 26
1 03
165,48
Schwarz matt
26640052664 005
1 03
165,48
Grau matt
26640152664 015
1 03
165,48
Merkmale
- Beim FI-Schutzschalter handelt es sich um eine ortsfeste
Schutzeinrichtung mit spannungsunabhängiger
Fehlerstromauslösung im Sinne der VDE 0664.
- Funktionsprinzip entspricht dem eines Fehlerstrom-
Schutzschalters.
Technische Daten
Bemessungsspannung:
AC 230 V, 50/60 Hz
Bemessungsstrom:
16 A
Bemessungsfehlerstrom:
30 mA
Einbautiefe:
32 mm
Anschlussquerschnitt
- für Leiter von:
1,5 mm² bis 2,5 mm²
Umgebungstemperatur:
-25 °C bis +40 °C
Hinweise
- Einsatzgebiete: Brüstungskanäle, vor SCHUKO-fremden
Steckdosen oder in Gira Energiesäule.
- Montage in eine tiefe Gerätedose.
Cremeweiß glänzend
0272010272 01
1 01
12,40
Reinweiß glänzend
0272030272 03
5 01
12,40
Reinweiß seidenmatt
0272270272 27
5 01
12,40
Anthrazit
0272280272 28
1 11
15,13
Farbe Alu
0272260272 26
1 11
19,24
Schwarz matt
02720050272 005
1 11
19,24
Grau matt
02720150272 015
1 11
19,24
Hinweise
- Nur für Schraubbefestigung.
- Für Druck-, Schlag-, Schlüssel-, Schwenk-, Leucht- und
Pilztaster, Wahlschalter und Meldeleuchten, z. B. der Firmen
Lumitas, Rafi, Elan, Fanal.
Gelb glänzend
0271020271 02
10 01
16,98
Merkmale
- Für Not-Aus oder Not-Halt.
Hinweise
- Nur für Schraubbefestigung.
Cremeweiß glänzend
0268010268 01
10 01
11,83
Reinweiß glänzend
0268030268 03
10/100 01
11,83
Reinweiß seidenmatt
0268270268 27
10 01
11,83
Anthrazit
0268280268 28
10 11
14,58
Farbe Alu
0268260268 26
10 11
18,71
Schwarz matt
02680050268 005
10 11
18,71
Grau matt
02680150268 015
10 11
18,71
Edelstahl
02686000268 600
5 11
22,75
Hinweise
- Nur für Schraubbefestigung.
Tastsensor 2 3fach 24 V potenzialfrei mit
Beschriftungsfeld
FI-Schutzschalter 30 mA
Abdeckung mit Tragring zur Aufnahme von
Befehls- und Meldegeräten (Ø 22,5 mm)
Abdeckung mit Tragring zur Aufnahme von
Druck- und Pilztastern (Ø 22,5 mm)
Blindabdeckung mit Tragring
