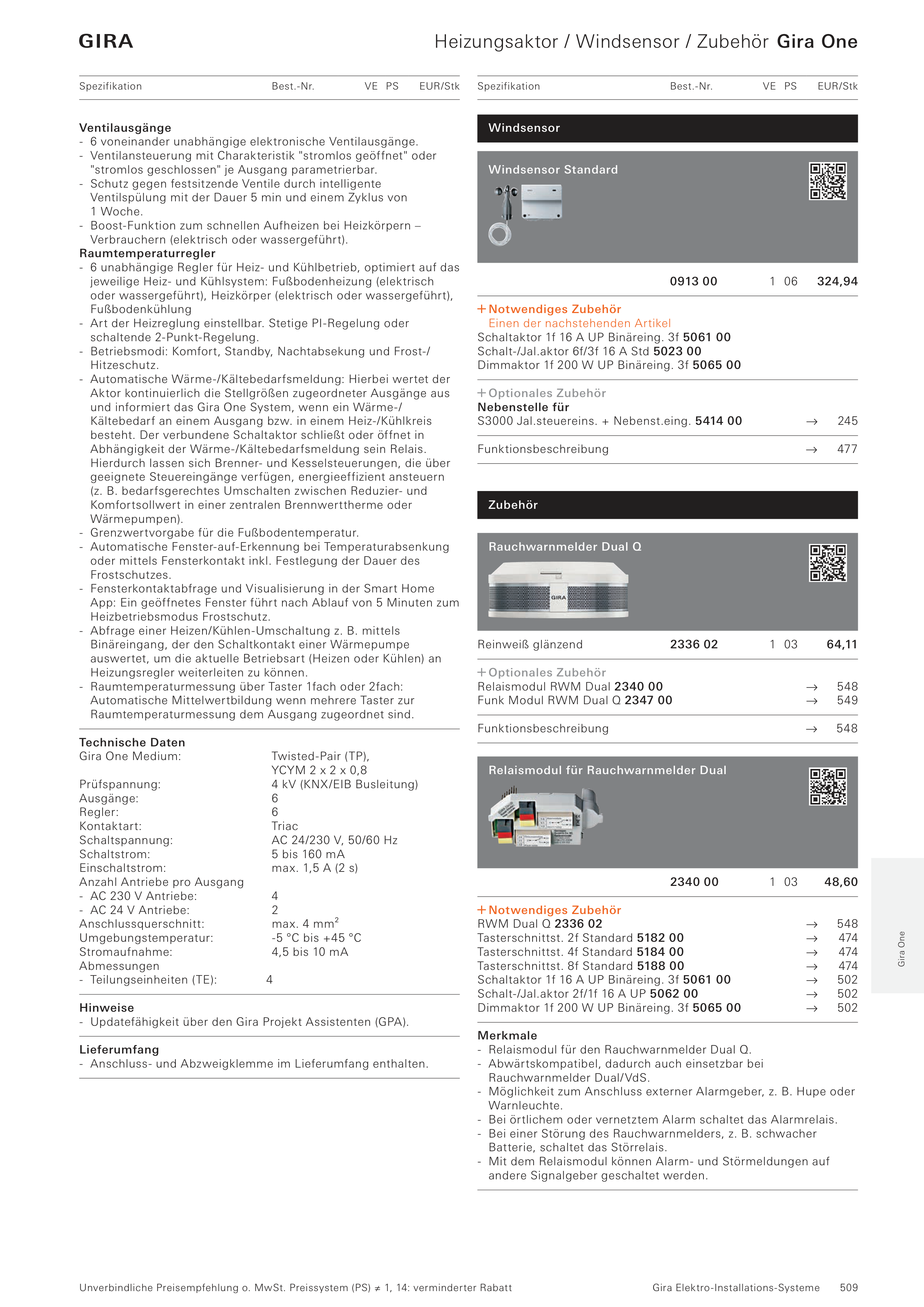

Heizungsaktor / Windsensor / Zubehör Gira One
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Unverbindliche Preisempfehlung o. MwSt. Preissystem (PS) ≠ 1, 14: verminderter Rabatt
Gira One
Ventilausgänge
- 6 voneinander unabhängige elektronische Ventilausgänge.
- Ventilansteuerung mit Charakteristik "stromlos geöffnet" oder
"stromlos geschlossen" je Ausgang parametrierbar.
- Schutz gegen festsitzende Ventile durch intelligente
Ventilspülung mit der Dauer 5 min und einem Zyklus von
1 Woche.
- Boost-Funktion zum schnellen Aufheizen bei Heizkörpern –
Verbrauchern (elektrisch oder wassergeführt).
Raumtemperaturregler
- 6 unabhängige Regler für Heiz- und Kühlbetrieb, optimiert auf das
jeweilige Heiz- und Kühlsystem: Fußbodenheizung (elektrisch
oder wassergeführt), Heizkörper (elektrisch oder wassergeführt),
Fußbodenkühlung
- Art der Heizreglung einstellbar. Stetige PI-Regelung oder
schaltende 2-Punkt-Regelung.
- Betriebsmodi: Komfort, Standby, Nachtabsekung und Frost-/
Hitzeschutz.
- Automatische Wärme-/Kältebedarfsmeldung: Hierbei wertet der
Aktor kontinuierlich die Stellgrößen zugeordneter Ausgänge aus
und informiert das Gira One System, wenn ein Wärme-/
Kältebedarf an einem Ausgang bzw. in einem Heiz-/Kühlkreis
besteht. Der verbundene Schaltaktor schließt oder öffnet in
Abhängigkeit der Wärme-/Kältebedarfsmeldung sein Relais.
Hierdurch lassen sich Brenner- und Kesselsteuerungen, die über
geeignete Steuereingänge verfügen, energieeffizient ansteuern
(z. B. bedarfsgerechtes Umschalten zwischen Reduzier- und
Komfortsollwert in einer zentralen Brennwerttherme oder
Wärmepumpen).
- Grenzwertvorgabe für die Fußbodentemperatur.
- Automatische Fenster-auf-Erkennung bei Temperaturabsenkung
oder mittels Fensterkontakt inkl. Festlegung der Dauer des
Frostschutzes.
- Fensterkontaktabfrage und Visualisierung in der Smart Home
App: Ein geöffnetes Fenster führt nach Ablauf von 5 Minuten zum
Heizbetriebsmodus Frostschutz.
- Abfrage einer Heizen/Kühlen-Umschaltung z. B. mittels
Binäreingang, der den Schaltkontakt einer Wärmepumpe
auswertet, um die aktuelle Betriebsart (Heizen oder Kühlen) an
Heizungsregler weiterleiten zu können.
- Raumtemperaturmessung über Taster 1fach oder 2fach:
Automatische Mittelwertbildung wenn mehrere Taster zur
Raumtemperaturmessung dem Ausgang zugeordnet sind.
Technische Daten
Gira One Medium:
Twisted-Pair (TP),
YCYM 2 x 2 x 0,8
Prüfspannung:
4 kV (KNX/EIB Busleitung)
Ausgänge:
6
Regler:
6
Kontaktart:
Triac
Schaltspannung:
AC 24/230 V, 50/60 Hz
Schaltstrom:
5 bis 160 mA
Einschaltstrom:
max. 1,5 A (2 s)
Anzahl Antriebe pro Ausgang
- AC 230 V Antriebe:
4
- AC 24 V Antriebe:
2
Anschlussquerschnitt:
max. 4 mm²
Umgebungstemperatur:
-5 °C bis +45 °C
Stromaufnahme:
4,5 bis 10 mA
Abmessungen
- Teilungseinheiten (TE):
4
Hinweise
- Updatefähigkeit über den Gira Projekt Assistenten (GPA).
Lieferumfang
- Anschluss- und Abzweigklemme im Lieferumfang enthalten.
0913000913 00
1 06
324,94
C Notwendiges Zubehör
Einen der nachstehenden Artikel
Schaltaktor 1f 16 A UP Binäreing. 3f 5061 00
Schalt-/Jal.aktor 6f/3f 16 A Std 5023 00
Dimmaktor 1f 200 W UP Binäreing. 3f 5065 00
C Optionales Zubehör
Nebenstelle für
S3000 Jal.steuereins. + Nebenst.eing. 5414 00
D
245
Funktionsbeschreibung
D
477
Reinweiß glänzend
2336022336 02
1 03
64,11
C Optionales Zubehör
Relaismodul RWM Dual 2340 00
D
548
Funk Modul RWM Dual Q 2347 00
D
549
Funktionsbeschreibung
D
548
2340002340 00
1 03
48,60
C Notwendiges Zubehör
RWM Dual Q 2336 02
D
548
Tasterschnittst. 2f Standard 5182 00
D
474
Tasterschnittst. 4f Standard 5184 00
D
474
Tasterschnittst. 8f Standard 5188 00
D
474
Schaltaktor 1f 16 A UP Binäreing. 3f 5061 00
D
502
Schalt-/Jal.aktor 2f/1f 16 A UP 5062 00
D
502
Dimmaktor 1f 200 W UP Binäreing. 3f 5065 00
D
502
Merkmale
- Relaismodul für den Rauchwarnmelder Dual Q.
- Abwärtskompatibel, dadurch auch einsetzbar bei
Rauchwarnmelder Dual/VdS.
- Möglichkeit zum Anschluss externer Alarmgeber, z. B. Hupe oder
Warnleuchte.
- Bei örtlichem oder vernetztem Alarm schaltet das Alarmrelais.
- Bei einer Störung des Rauchwarnmelders, z. B. schwacher
Batterie, schaltet das Störrelais.
- Mit dem Relaismodul können Alarm- und Störmeldungen auf
andere Signalgeber geschaltet werden.
Windsensor Standard
Zubehör
Rauchwarnmelder Dual Q
Relaismodul für Rauchwarnmelder Dual
Windsensor
