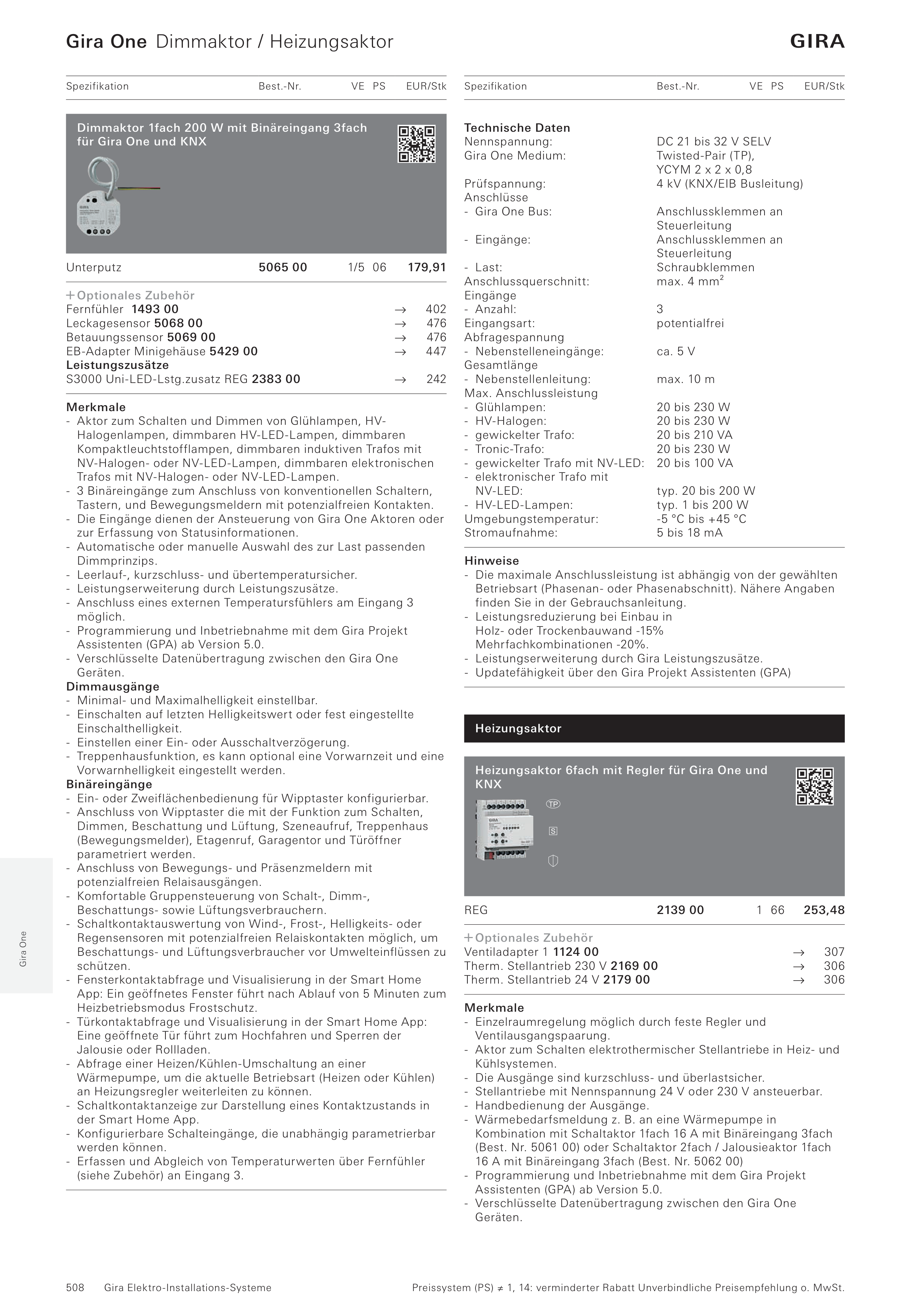

Gira One Dimmaktor / Heizungsaktor
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Preissystem (PS) ≠ 1, 14: verminderter Rabatt Unverbindliche Preisempfehlung o. MwSt.
Gira One
Unterputz
5065005065 00
1/5 06
179,91
C Optionales Zubehör
Fernfühler 1493 00
D
402
Leckagesensor 5068 00
D
476
Betauungssensor 5069 00
D
476
EB-Adapter Minigehäuse 5429 00
D
447
Leistungszusätze
S3000 Uni-LED-Lstg.zusatz REG 2383 00
D
242
Merkmale
- Aktor zum Schalten und Dimmen von Glühlampen, HV-
Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren
Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit
NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen
Trafos mit NV-Halogen- oder NV-LED-Lampen.
- 3 Binäreingänge zum Anschluss von konventionellen Schaltern,
Tastern, und Bewegungsmeldern mit potenzialfreien Kontakten.
- Die Eingänge dienen der Ansteuerung von Gira One Aktoren oder
zur Erfassung von Statusinformationen.
- Automatische oder manuelle Auswahl des zur Last passenden
Dimmprinzips.
- Leerlauf-, kurzschluss- und übertemperatursicher.
- Leistungserweiterung durch Leistungszusätze.
- Anschluss eines externen Temperatursfühlers am Eingang 3
möglich.
- Programmierung und Inbetriebnahme mit dem Gira Projekt
Assistenten (GPA) ab Version 5.0.
- Verschlüsselte Datenübertragung zwischen den Gira One
Geräten.
Dimmausgänge
- Minimal- und Maximalhelligkeit einstellbar.
- Einschalten auf letzten Helligkeitswert oder fest eingestellte
Einschalthelligkeit.
- Einstellen einer Ein- oder Ausschaltverzögerung.
- Treppenhausfunktion, es kann optional eine Vorwarnzeit und eine
Vorwarnhelligkeit eingestellt werden.
Binäreingänge
- Ein- oder Zweiflächenbedienung für Wipptaster konfigurierbar.
- Anschluss von Wipptaster die mit der Funktion zum Schalten,
Dimmen, Beschattung und Lüftung, Szeneaufruf, Treppenhaus
(Bewegungsmelder), Etagenruf, Garagentor und Türöffner
parametriert werden.
- Anschluss von Bewegungs- und Präsenzmeldern mit
potenzialfreien Relaisausgängen.
- Komfortable Gruppensteuerung von Schalt-, Dimm-,
Beschattungs- sowie Lüftungsverbrauchern.
- Schaltkontaktauswertung von Wind-, Frost-, Helligkeits- oder
Regensensoren mit potenzialfreien Relaiskontakten möglich, um
Beschattungs- und Lüftungsverbraucher vor Umwelteinflüssen zu
schützen.
- Fensterkontaktabfrage und Visualisierung in der Smart Home
App: Ein geöffnetes Fenster führt nach Ablauf von 5 Minuten zum
Heizbetriebsmodus Frostschutz.
- Türkontaktabfrage und Visualisierung in der Smart Home App:
Eine geöffnete Tür führt zum Hochfahren und Sperren der
Jalousie oder Rollladen.
- Abfrage einer Heizen/Kühlen-Umschaltung an einer
Wärmepumpe, um die aktuelle Betriebsart (Heizen oder Kühlen)
an Heizungsregler weiterleiten zu können.
- Schaltkontaktanzeige zur Darstellung eines Kontaktzustands in
der Smart Home App.
- Konfigurierbare Schalteingänge, die unabhängig parametrierbar
werden können.
- Erfassen und Abgleich von Temperaturwerten über Fernfühler
(siehe Zubehör) an Eingang 3.
Technische Daten
Nennspannung:
DC 21 bis 32 V SELV
Gira One Medium:
Twisted-Pair (TP),
YCYM 2 x 2 x 0,8
Prüfspannung:
4 kV (KNX/EIB Busleitung)
Anschlüsse
- Gira One Bus:
Anschlussklemmen an
Steuerleitung
- Eingänge:
Anschlussklemmen an
Steuerleitung
- Last:
Schraubklemmen
Anschlussquerschnitt:
max. 4 mm²
Eingänge
- Anzahl:
3
Eingangsart:
potentialfrei
Abfragespannung
- Nebenstelleneingänge:
ca. 5 V
Gesamtlänge
- Nebenstellenleitung:
max. 10 m
Max. Anschlussleistung
- Glühlampen:
20 bis 230 W
- HV-Halogen:
20 bis 230 W
- gewickelter Trafo:
20 bis 210 VA
- Tronic-Trafo:
20 bis 230 W
- gewickelter Trafo mit NV-LED:
20 bis 100 VA
- elektronischer Trafo mit
NV-LED:
typ. 20 bis 200 W
- HV-LED-Lampen:
typ. 1 bis 200 W
Umgebungstemperatur:
-5 °C bis +45 °C
Stromaufnahme:
5 bis 18 mA
Hinweise
- Die maximale Anschlussleistung ist abhängig von der gewählten
Betriebsart (Phasenan- oder Phasenabschnitt). Nähere Angaben
finden Sie in der Gebrauchsanleitung.
- Leistungsreduzierung bei Einbau in
Holz- oder Trockenbauwand -15%
Mehrfachkombinationen -20%.
- Leistungserweiterung durch Gira Leistungszusätze.
- Updatefähigkeit über den Gira Projekt Assistenten (GPA)
REG
2139002139 00
1 66
253,48
C Optionales Zubehör
Ventiladapter 1 1124 00
D
307
Therm. Stellantrieb 230 V 2169 00
D
306
Therm. Stellantrieb 24 V 2179 00
D
306
Merkmale
- Einzelraumregelung möglich durch feste Regler und
Ventilausgangspaarung.
- Aktor zum Schalten elektrothermischer Stellantriebe in Heiz- und
Kühlsystemen.
- Die Ausgänge sind kurzschluss- und überlastsicher.
- Stellantriebe mit Nennspannung 24 V oder 230 V ansteuerbar.
- Handbedienung der Ausgänge.
- Wärmebedarfsmeldung z. B. an eine Wärmepumpe in
Kombination mit Schaltaktor 1fach 16 A mit Binäreingang 3fach
(Best. Nr. 5061 00) oder Schaltaktor 2fach / Jalousieaktor 1fach
16 A mit Binäreingang 3fach (Best. Nr. 5062 00)
- Programmierung und Inbetriebnahme mit dem Gira Projekt
Assistenten (GPA) ab Version 5.0.
- Verschlüsselte Datenübertragung zwischen den Gira One
Geräten.
Dimmaktor 1fach 200 W mit Binäreingang 3fach
für Gira One und KNX
Heizungsaktor
Heizungsaktor 6fach mit Regler für Gira One und
KNX
