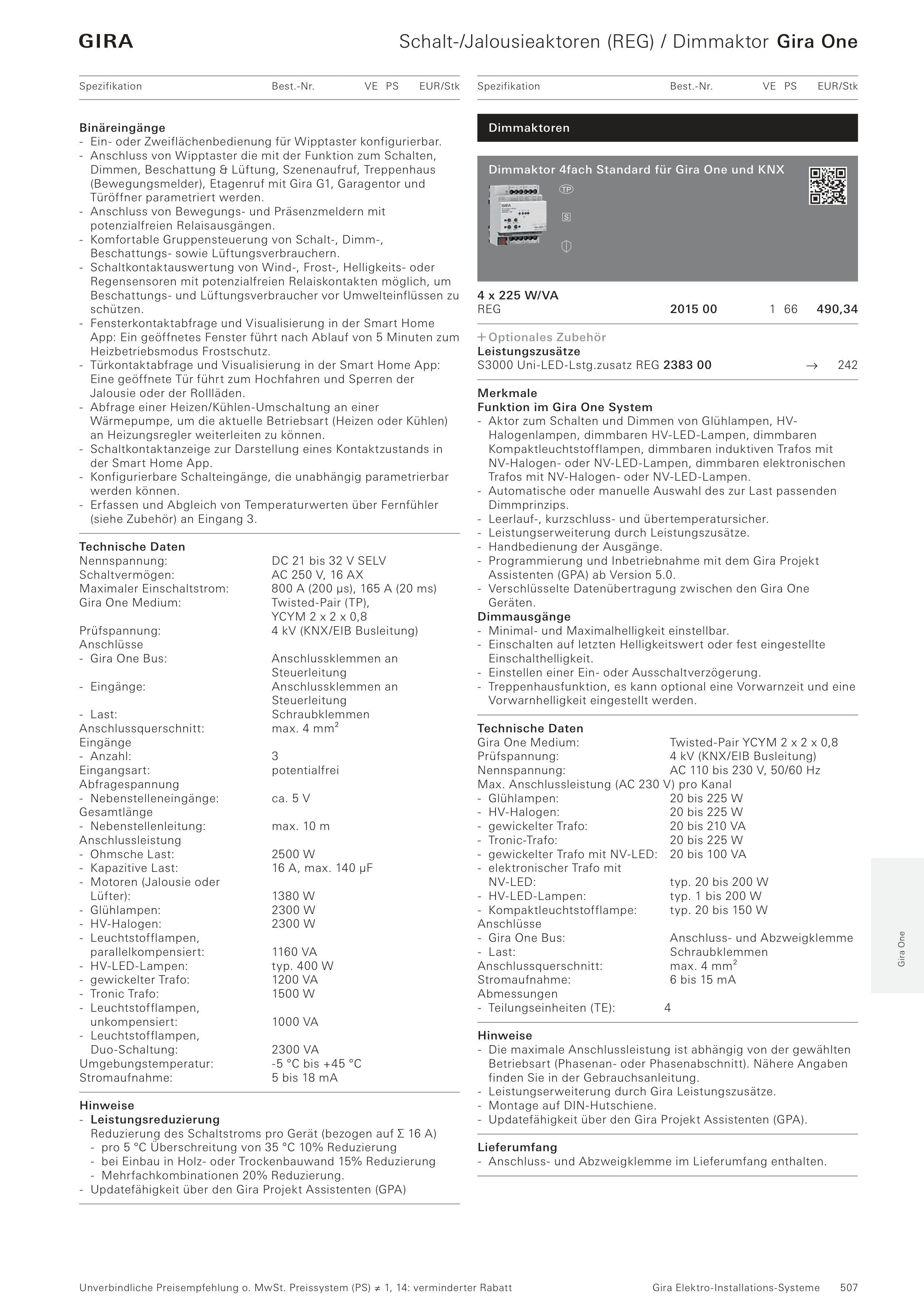

507
Schalt-/Jalousieaktoren (REG) / Dimmaktor Gira One
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Unverbindliche Preisempfehlung o. MwSt. Preissystem (PS) ≠ 1, 14: verminderter Rabatt
Gira One
Binäreingänge
- Ein- oder Zweiflächenbedienung für Wipptaster konfigurierbar.
- Anschluss von Wipptaster die mit der Funktion zum Schalten,
Dimmen, Beschattung & Lüftung, Szenenaufruf, Treppenhaus
(Bewegungsmelder), Etagenruf mit Gira G1, Garagentor und
Türöffner parametriert werden.
- Anschluss von Bewegungs- und Präsenzmeldern mit
potenzialfreien Relaisausgängen.
- Komfortable Gruppensteuerung von Schalt-, Dimm-,
Beschattungs- sowie Lüftungsverbrauchern.
- Schaltkontaktauswertung von Wind-, Frost-, Helligkeits- oder
Regensensoren mit potenzialfreien Relaiskontakten möglich, um
Beschattungs- und Lüftungsverbraucher vor Umwelteinflüssen zu
schützen.
- Fensterkontaktabfrage und Visualisierung in der Smart Home
App: Ein geöffnetes Fenster führt nach Ablauf von 5 Minuten zum
Heizbetriebsmodus Frostschutz.
- Türkontaktabfrage und Visualisierung in der Smart Home App:
Eine geöffnete Tür führt zum Hochfahren und Sperren der
Jalousie oder der Rollläden.
- Abfrage einer Heizen/Kühlen-Umschaltung an einer
Wärmepumpe, um die aktuelle Betriebsart (Heizen oder Kühlen)
an Heizungsregler weiterleiten zu können.
- Schaltkontaktanzeige zur Darstellung eines Kontaktzustands in
der Smart Home App.
- Konfigurierbare Schalteingänge, die unabhängig parametrierbar
werden können.
- Erfassen und Abgleich von Temperaturwerten über Fernfühler
(siehe Zubehör) an Eingang 3.
Technische Daten
Nennspannung:
DC 21 bis 32 V SELV
Schaltvermögen:
AC 250 V, 16 AX
Maximaler Einschaltstrom:
800 A (200 µs), 165 A (20 ms)
Gira One Medium:
Twisted-Pair (TP),
YCYM 2 x 2 x 0,8
Prüfspannung:
4 kV (KNX/EIB Busleitung)
Anschlüsse
- Gira One Bus:
Anschlussklemmen an
Steuerleitung
- Eingänge:
Anschlussklemmen an
Steuerleitung
- Last:
Schraubklemmen
Anschlussquerschnitt:
max. 4 mm²
Eingänge
- Anzahl:
3
Eingangsart:
potentialfrei
Abfragespannung
- Nebenstelleneingänge:
ca. 5 V
Gesamtlänge
- Nebenstellenleitung:
max. 10 m
Anschlussleistung
- Ohmsche Last:
2500 W
- Kapazitive Last:
16 A, max. 140 µF
- Motoren (Jalousie oder
Lüfter):
1380 W
- Glühlampen:
2300 W
- HV-Halogen:
2300 W
- Leuchtstofflampen,
parallelkompensiert:
1160 VA
- HV-LED-Lampen:
typ. 400 W
- gewickelter Trafo:
1200 VA
- Tronic Trafo:
1500 W
- Leuchtstofflampen,
unkompensiert:
1000 VA
- Leuchtstofflampen,
Duo-Schaltung:
2300 VA
Umgebungstemperatur:
-5 °C bis +45 °C
Stromaufnahme:
5 bis 18 mA
Hinweise
- Leistungsreduzierung
Reduzierung des Schaltstroms pro Gerät (bezogen auf Σ 16 A)
- pro 5 °C Überschreitung von 35 °C 10% Reduzierung
- bei Einbau in Holz- oder Trockenbauwand 15% Reduzierung
- Mehrfachkombinationen 20% Reduzierung.
- Updatefähigkeit über den Gira Projekt Assistenten (GPA)
4 x 225 W/VA
REG
2015002015 00
1 66
490,34
C Optionales Zubehör
Leistungszusätze
S3000 Uni-LED-Lstg.zusatz REG 2383 00
D
242
Merkmale
Funktion im Gira One System
- Aktor zum Schalten und Dimmen von Glühlampen, HV-
Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren
Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit
NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen
Trafos mit NV-Halogen- oder NV-LED-Lampen.
- Automatische oder manuelle Auswahl des zur Last passenden
Dimmprinzips.
- Leerlauf-, kurzschluss- und übertemperatursicher.
- Leistungserweiterung durch Leistungszusätze.
- Handbedienung der Ausgänge.
- Programmierung und Inbetriebnahme mit dem Gira Projekt
Assistenten (GPA) ab Version 5.0.
- Verschlüsselte Datenübertragung zwischen den Gira One
Geräten.
Dimmausgänge
- Minimal- und Maximalhelligkeit einstellbar.
- Einschalten auf letzten Helligkeitswert oder fest eingestellte
Einschalthelligkeit.
- Einstellen einer Ein- oder Ausschaltverzögerung.
- Treppenhausfunktion, es kann optional eine Vorwarnzeit und eine
Vorwarnhelligkeit eingestellt werden.
Technische Daten
Gira One Medium:
Twisted-Pair YCYM 2 x 2 x 0,8
Prüfspannung:
4 kV (KNX/EIB Busleitung)
Nennspannung:
AC 110 bis 230 V, 50/60 Hz
Max. Anschlussleistung (AC 230 V) pro Kanal
- Glühlampen:
20 bis 225 W
- HV-Halogen:
20 bis 225 W
- gewickelter Trafo:
20 bis 210 VA
- Tronic-Trafo:
20 bis 225 W
- gewickelter Trafo mit NV-LED:
20 bis 100 VA
- elektronischer Trafo mit
NV-LED:
typ. 20 bis 200 W
- HV-LED-Lampen:
typ. 1 bis 200 W
- Kompaktleuchtstofflampe:
typ. 20 bis 150 W
Anschlüsse
- Gira One Bus:
Anschluss- und Abzweigklemme
- Last:
Schraubklemmen
Anschlussquerschnitt:
max. 4 mm²
Stromaufnahme:
6 bis 15 mA
Abmessungen
- Teilungseinheiten (TE):
4
Hinweise
- Die maximale Anschlussleistung ist abhängig von der gewählten
Betriebsart (Phasenan- oder Phasenabschnitt). Nähere Angaben
finden Sie in der Gebrauchsanleitung.
- Leistungserweiterung durch Gira Leistungszusätze.
- Montage auf DIN-Hutschiene.
- Updatefähigkeit über den Gira Projekt Assistenten (GPA).
Lieferumfang
- Anschluss- und Abzweigklemme im Lieferumfang enthalten.
Dimmaktoren
Dimmaktor 4fach Standard für Gira One und KNX
