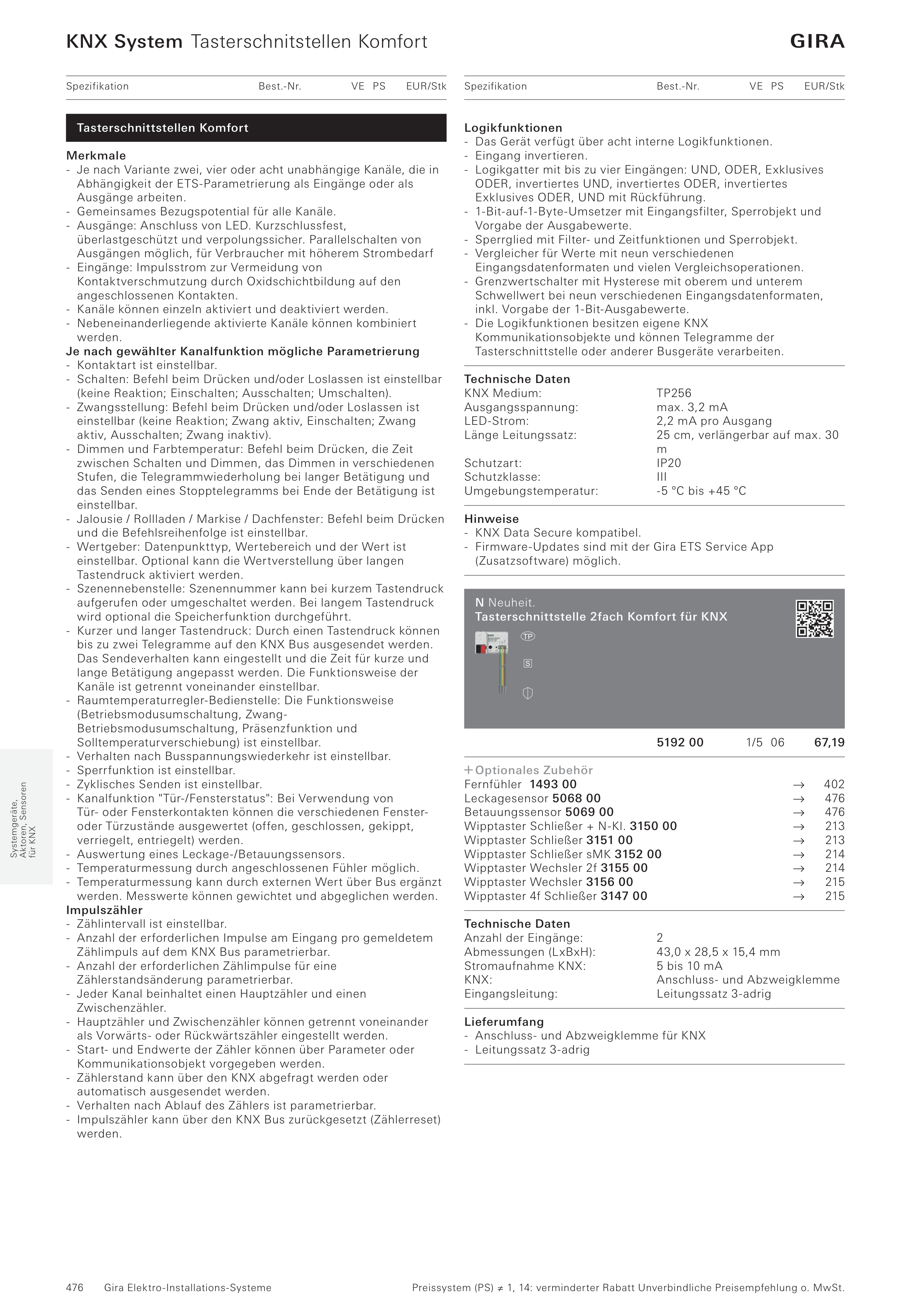

476
KNX System Tasterschnitstellen Komfort
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Preissystem (PS) ≠ 1, 14: verminderter Rabatt Unverbindliche Preisempfehlung o. MwSt.
Systemgeräte,
Aktoren, Sensoren
für KNX
Merkmale
- Je nach Variante zwei, vier oder acht unabhängige Kanäle, die in
Abhängigkeit der ETS-Parametrierung als Eingänge oder als
Ausgänge arbeiten.
- Gemeinsames Bezugspotential für alle Kanäle.
- Ausgänge: Anschluss von LED. Kurzschlussfest,
überlastgeschützt und verpolungssicher. Parallelschalten von
Ausgängen möglich, für Verbraucher mit höherem Strombedarf
- Eingänge: Impulsstrom zur Vermeidung von
Kontaktverschmutzung durch Oxidschichtbildung auf den
angeschlossenen Kontakten.
- Kanäle können einzeln aktiviert und deaktiviert werden.
- Nebeneinanderliegende aktivierte Kanäle können kombiniert
werden.
Je nach gewählter Kanalfunktion mögliche Parametrierung
- Kontaktart ist einstellbar.
- Schalten: Befehl beim Drücken und/oder Loslassen ist einstellbar
(keine Reaktion; Einschalten; Ausschalten; Umschalten).
- Zwangsstellung: Befehl beim Drücken und/oder Loslassen ist
einstellbar (keine Reaktion; Zwang aktiv, Einschalten; Zwang
aktiv, Ausschalten; Zwang inaktiv).
- Dimmen und Farbtemperatur: Befehl beim Drücken, die Zeit
zwischen Schalten und Dimmen, das Dimmen in verschiedenen
Stufen, die Telegrammwiederholung bei langer Betätigung und
das Senden eines Stopptelegramms bei Ende der Betätigung ist
einstellbar.
- Jalousie / Rollladen / Markise / Dachfenster: Befehl beim Drücken
und die Befehlsreihenfolge ist einstellbar.
- Wertgeber: Datenpunkttyp, Wertebereich und der Wert ist
einstellbar. Optional kann die Wertverstellung über langen
Tastendruck aktiviert werden.
- Szenennebenstelle: Szenennummer kann bei kurzem Tastendruck
aufgerufen oder umgeschaltet werden. Bei langem Tastendruck
wird optional die Speicherfunktion durchgeführt.
- Kurzer und langer Tastendruck: Durch einen Tastendruck können
bis zu zwei Telegramme auf den KNX Bus ausgesendet werden.
Das Sendeverhalten kann eingestellt und die Zeit für kurze und
lange Betätigung angepasst werden. Die Funktionsweise der
Kanäle ist getrennt voneinander einstellbar.
- Raumtemperaturregler-Bedienstelle: Die Funktionsweise
(Betriebsmodusumschaltung, Zwang-
Betriebsmodusumschaltung, Präsenzfunktion und
Solltemperaturverschiebung) ist einstellbar.
- Verhalten nach Busspannungswiederkehr ist einstellbar.
- Sperrfunktion ist einstellbar.
- Zyklisches Senden ist einstellbar.
- Kanalfunktion "Tür-/Fensterstatus": Bei Verwendung von
Tür- oder Fensterkontakten können die verschiedenen Fenster-
oder Türzustände ausgewertet (offen, geschlossen, gekippt,
verriegelt, entriegelt) werden.
- Auswertung eines Leckage-/Betauungssensors.
- Temperaturmessung durch angeschlossenen Fühler möglich.
- Temperaturmessung kann durch externen Wert über Bus ergänzt
werden. Messwerte können gewichtet und abgeglichen werden.
Impulszähler
- Zählintervall ist einstellbar.
- Anzahl der erforderlichen Impulse am Eingang pro gemeldetem
Zählimpuls auf dem KNX Bus parametrierbar.
- Anzahl der erforderlichen Zählimpulse für eine
Zählerstandsänderung parametrierbar.
- Jeder Kanal beinhaltet einen Hauptzähler und einen
Zwischenzähler.
- Hauptzähler und Zwischenzähler können getrennt voneinander
als Vorwärts- oder Rückwärtszähler eingestellt werden.
- Start- und Endwerte der Zähler können über Parameter oder
Kommunikationsobjekt vorgegeben werden.
- Zählerstand kann über den KNX abgefragt werden oder
automatisch ausgesendet werden.
- Verhalten nach Ablauf des Zählers ist parametrierbar.
- Impulszähler kann über den KNX Bus zurückgesetzt (Zählerreset)
werden.
Logikfunktionen
- Das Gerät verfügt über acht interne Logikfunktionen.
- Eingang invertieren.
- Logikgatter mit bis zu vier Eingängen: UND, ODER, Exklusives
ODER, invertiertes UND, invertiertes ODER, invertiertes
Exklusives ODER, UND mit Rückführung.
- 1-Bit-auf-1-Byte-Umsetzer mit Eingangsfilter, Sperrobjekt und
Vorgabe der Ausgabewerte.
- Sperrglied mit Filter- und Zeitfunktionen und Sperrobjekt.
- Vergleicher für Werte mit neun verschiedenen
Eingangsdatenformaten und vielen Vergleichsoperationen.
- Grenzwertschalter mit Hysterese mit oberem und unterem
Schwellwert bei neun verschiedenen Eingangsdatenformaten,
inkl. Vorgabe der 1-Bit-Ausgabewerte.
- Die Logikfunktionen besitzen eigene KNX
Kommunikationsobjekte und können Telegramme der
Tasterschnittstelle oder anderer Busgeräte verarbeiten.
Technische Daten
KNX Medium:
TP256
Ausgangsspannung:
max. 3,2 mA
LED-Strom:
2,2 mA pro Ausgang
Länge Leitungssatz:
25 cm, verlängerbar auf max. 30
m
Schutzart:
IP20
Schutzklasse:
III
Umgebungstemperatur:
-5 °C bis +45 °C
Hinweise
- KNX Data Secure kompatibel.
- Firmware-Updates sind mit der Gira ETS Service App
(Zusatzsoftware) möglich.
5192005192 00
1/5 06
67,19
C Optionales Zubehör
Fernfühler 1493 00
D
402
Leckagesensor 5068 00
D
476
Betauungssensor 5069 00
D
476
Wipptaster Schließer + N-Kl. 3150 00
D
213
Wipptaster Schließer 3151 00
D
213
Wipptaster Schließer sMK 3152 00
D
214
Wipptaster Wechsler 2f 3155 00
D
214
Wipptaster Wechsler 3156 00
D
215
Wipptaster 4f Schließer 3147 00
D
215
Technische Daten
Anzahl der Eingänge:
2
Abmessungen (LxBxH):
43,0 x 28,5 x 15,4 mm
Stromaufnahme KNX:
5 bis 10 mA
KNX:
Anschluss- und Abzweigklemme
Eingangsleitung:
Leitungssatz 3-adrig
Lieferumfang
- Anschluss- und Abzweigklemme für KNX
- Leitungssatz 3-adrig
Tasterschnittstellen Komfort
N Neuheit.
Tasterschnittstelle 2fach Komfort für KNX
