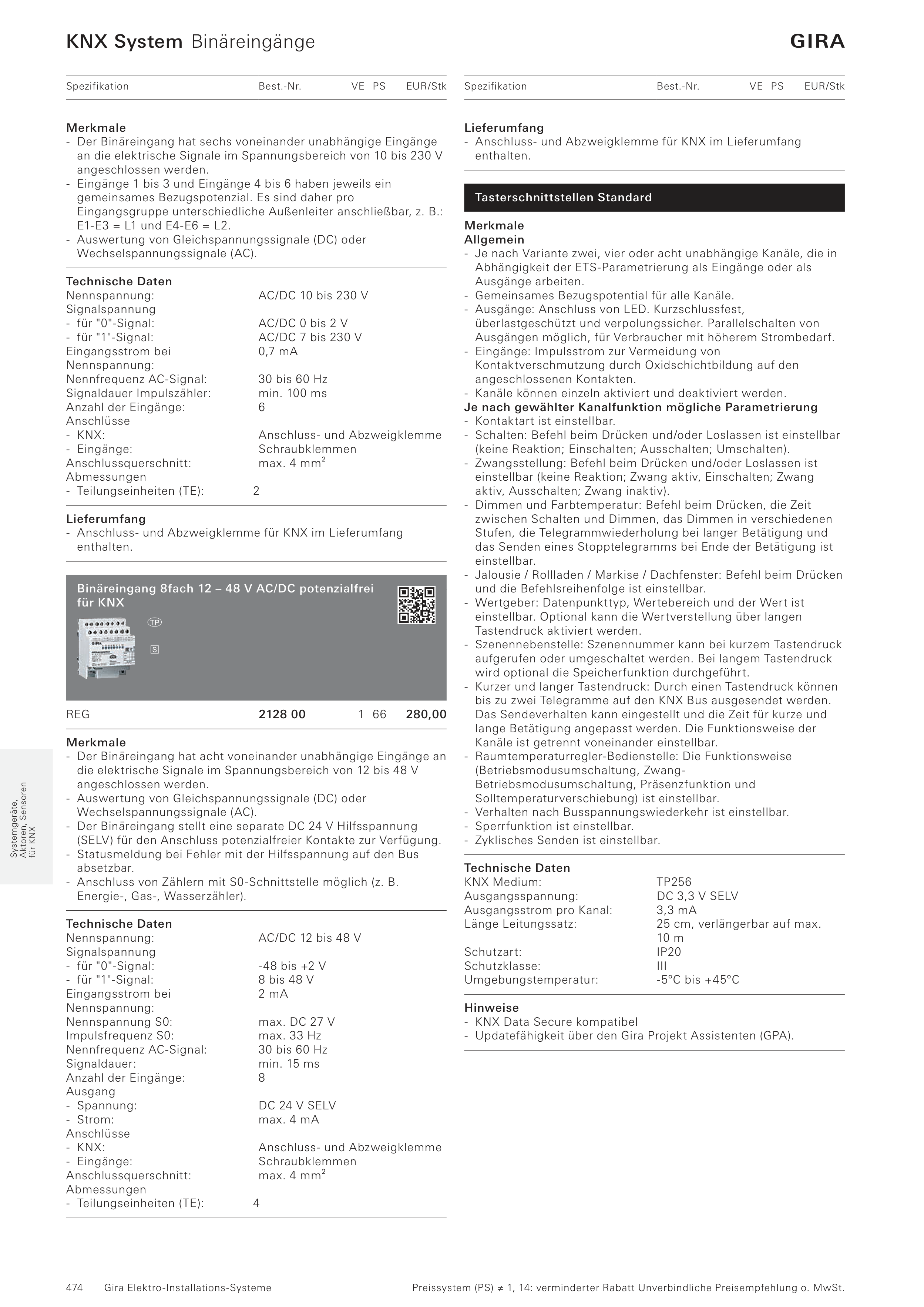

KNX System Binäreingänge
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Preissystem (PS) ≠ 1, 14: verminderter Rabatt Unverbindliche Preisempfehlung o. MwSt.
Systemgeräte,
Aktoren, Sensoren
für KNX
Merkmale
- Der Binäreingang hat sechs voneinander unabhängige Eingänge
an die elektrische Signale im Spannungsbereich von 10 bis 230 V
angeschlossen werden.
- Eingänge 1 bis 3 und Eingänge 4 bis 6 haben jeweils ein
gemeinsames Bezugspotenzial. Es sind daher pro
Eingangsgruppe unterschiedliche Außenleiter anschließbar, z. B.:
E1-E3 = L1 und E4-E6 = L2.
- Auswertung von Gleichspannungssignale (DC) oder
Wechselspannungssignale (AC).
Technische Daten
Nennspannung:
AC/DC 10 bis 230 V
Signalspannung
- für "0"-Signal:
AC/DC 0 bis 2 V
- für "1"-Signal:
AC/DC 7 bis 230 V
Eingangsstrom bei
Nennspannung:
0,7 mA
Nennfrequenz AC-Signal:
30 bis 60 Hz
Signaldauer Impulszähler:
min. 100 ms
Anzahl der Eingänge:
6
Anschlüsse
- KNX:
Anschluss- und Abzweigklemme
- Eingänge:
Schraubklemmen
Anschlussquerschnitt:
max. 4 mm²
Abmessungen
- Teilungseinheiten (TE):
2
Lieferumfang
- Anschluss- und Abzweigklemme für KNX im Lieferumfang
enthalten.
REG
2128002128 00
1 66
280,00
Merkmale
- Der Binäreingang hat acht voneinander unabhängige Eingänge an
die elektrische Signale im Spannungsbereich von 12 bis 48 V
angeschlossen werden.
- Auswertung von Gleichspannungssignale (DC) oder
Wechselspannungssignale (AC).
- Der Binäreingang stellt eine separate DC 24 V Hilfsspannung
(SELV) für den Anschluss potenzialfreier Kontakte zur Verfügung.
- Statusmeldung bei Fehler mit der Hilfsspannung auf den Bus
absetzbar.
- Anschluss von Zählern mit S0-Schnittstelle möglich (z. B.
Energie-, Gas-, Wasserzähler).
Technische Daten
Nennspannung:
AC/DC 12 bis 48 V
Signalspannung
- für "0"-Signal:
-48 bis +2 V
- für "1"-Signal:
8 bis 48 V
Eingangsstrom bei
Nennspannung:
2 mA
Nennspannung S0:
max. DC 27 V
Impulsfrequenz S0:
max. 33 Hz
Nennfrequenz AC-Signal:
30 bis 60 Hz
Signaldauer:
min. 15 ms
Anzahl der Eingänge:
8
Ausgang
- Spannung:
DC 24 V SELV
- Strom:
max. 4 mA
Anschlüsse
- KNX:
Anschluss- und Abzweigklemme
- Eingänge:
Schraubklemmen
Anschlussquerschnitt:
max. 4 mm²
Abmessungen
- Teilungseinheiten (TE):
4
Lieferumfang
- Anschluss- und Abzweigklemme für KNX im Lieferumfang
enthalten.
Merkmale
Allgemein
- Je nach Variante zwei, vier oder acht unabhängige Kanäle, die in
Abhängigkeit der ETS-Parametrierung als Eingänge oder als
Ausgänge arbeiten.
- Gemeinsames Bezugspotential für alle Kanäle.
- Ausgänge: Anschluss von LED. Kurzschlussfest,
überlastgeschützt und verpolungssicher. Parallelschalten von
Ausgängen möglich, für Verbraucher mit höherem Strombedarf.
- Eingänge: Impulsstrom zur Vermeidung von
Kontaktverschmutzung durch Oxidschichtbildung auf den
angeschlossenen Kontakten.
- Kanäle können einzeln aktiviert und deaktiviert werden.
Je nach gewählter Kanalfunktion mögliche Parametrierung
- Kontaktart ist einstellbar.
- Schalten: Befehl beim Drücken und/oder Loslassen ist einstellbar
(keine Reaktion; Einschalten; Ausschalten; Umschalten).
- Zwangsstellung: Befehl beim Drücken und/oder Loslassen ist
einstellbar (keine Reaktion; Zwang aktiv, Einschalten; Zwang
aktiv, Ausschalten; Zwang inaktiv).
- Dimmen und Farbtemperatur: Befehl beim Drücken, die Zeit
zwischen Schalten und Dimmen, das Dimmen in verschiedenen
Stufen, die Telegrammwiederholung bei langer Betätigung und
das Senden eines Stopptelegramms bei Ende der Betätigung ist
einstellbar.
- Jalousie / Rollladen / Markise / Dachfenster: Befehl beim Drücken
und die Befehlsreihenfolge ist einstellbar.
- Wertgeber: Datenpunkttyp, Wertebereich und der Wert ist
einstellbar. Optional kann die Wertverstellung über langen
Tastendruck aktiviert werden.
- Szenennebenstelle: Szenennummer kann bei kurzem Tastendruck
aufgerufen oder umgeschaltet werden. Bei langem Tastendruck
wird optional die Speicherfunktion durchgeführt.
- Kurzer und langer Tastendruck: Durch einen Tastendruck können
bis zu zwei Telegramme auf den KNX Bus ausgesendet werden.
Das Sendeverhalten kann eingestellt und die Zeit für kurze und
lange Betätigung angepasst werden. Die Funktionsweise der
Kanäle ist getrennt voneinander einstellbar.
- Raumtemperaturregler-Bedienstelle: Die Funktionsweise
(Betriebsmodusumschaltung, Zwang-
Betriebsmodusumschaltung, Präsenzfunktion und
Solltemperaturverschiebung) ist einstellbar.
- Verhalten nach Busspannungswiederkehr ist einstellbar.
- Sperrfunktion ist einstellbar.
- Zyklisches Senden ist einstellbar.
Technische Daten
KNX Medium:
TP256
Ausgangsspannung:
DC 3,3 V SELV
Ausgangsstrom pro Kanal:
3,3 mA
Länge Leitungssatz:
25 cm, verlängerbar auf max.
10 m
Schutzart:
IP20
Schutzklasse:
III
Umgebungstemperatur:
-5°C bis +45°C
Hinweise
- KNX Data Secure kompatibel
- Updatefähigkeit über den Gira Projekt Assistenten (GPA).
Binäreingang 8fach 12 – 48 V AC/DC potenzialfrei
für KNX
Tasterschnittstellen Standard
