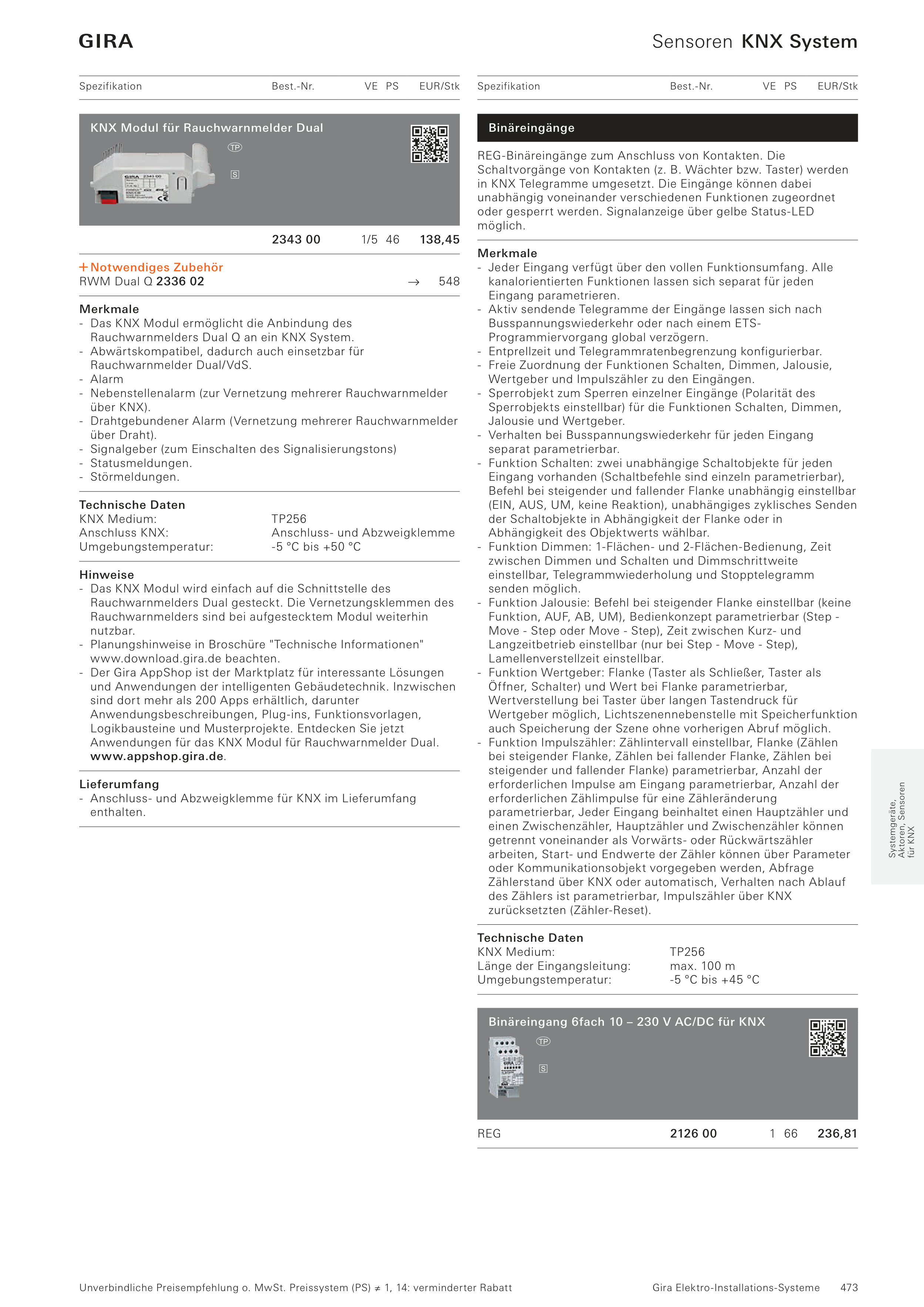

473
Sensoren KNX System
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Unverbindliche Preisempfehlung o. MwSt. Preissystem (PS) ≠ 1, 14: verminderter Rabatt
Systemgeräte,
Aktoren, Sensoren
für KNX
2343002343 00
1/5 46
138,45
C Notwendiges Zubehör
RWM Dual Q 2336 02
D
548
Merkmale
- Das KNX Modul ermöglicht die Anbindung des
Rauchwarnmelders Dual Q an ein KNX System.
- Abwärtskompatibel, dadurch auch einsetzbar für
Rauchwarnmelder Dual/VdS.
- Alarm
- Nebenstellenalarm (zur Vernetzung mehrerer Rauchwarnmelder
über KNX).
- Drahtgebundener Alarm (Vernetzung mehrerer Rauchwarnmelder
über Draht).
- Signalgeber (zum Einschalten des Signalisierungstons)
- Statusmeldungen.
- Störmeldungen.
Technische Daten
KNX Medium:
TP256
Anschluss KNX:
Anschluss- und Abzweigklemme
Umgebungstemperatur:
-5 °C bis +50 °C
Hinweise
- Das KNX Modul wird einfach auf die Schnittstelle des
Rauchwarnmelders Dual gesteckt. Die Vernetzungsklemmen des
Rauchwarnmelders sind bei aufgestecktem Modul weiterhin
nutzbar.
- Planungshinweise in Broschüre "Technische Informationen"
www.download.gira.de beachten.
- Der Gira AppShop ist der Marktplatz für interessante Lösungen
und Anwendungen der intelligenten Gebäudetechnik. Inzwischen
sind dort mehr als 200 Apps erhältlich, darunter
Anwendungsbeschreibungen, Plug-ins, Funktionsvorlagen,
Logikbausteine und Musterprojekte. Entdecken Sie jetzt
Anwendungen für das KNX Modul für Rauchwarnmelder Dual.
www.appshop.gira.de.
Lieferumfang
- Anschluss- und Abzweigklemme für KNX im Lieferumfang
enthalten.
REG-Binäreingänge zum Anschluss von Kontakten. Die
Schaltvorgänge von Kontakten (z. B. Wächter bzw. Taster) werden
in KNX Telegramme umgesetzt. Die Eingänge können dabei
unabhängig voneinander verschiedenen Funktionen zugeordnet
oder gesperrt werden. Signalanzeige über gelbe Status-LED
möglich.
Merkmale
- Jeder Eingang verfügt über den vollen Funktionsumfang. Alle
kanalorientierten Funktionen lassen sich separat für jeden
Eingang parametrieren.
- Aktiv sendende Telegramme der Eingänge lassen sich nach
Busspannungswiederkehr oder nach einem ETS-
Programmiervorgang global verzögern.
- Entprellzeit und Telegrammratenbegrenzung konfigurierbar.
- Freie Zuordnung der Funktionen Schalten, Dimmen, Jalousie,
Wertgeber und Impulszähler zu den Eingängen.
- Sperrobjekt zum Sperren einzelner Eingänge (Polarität des
Sperrobjekts einstellbar) für die Funktionen Schalten, Dimmen,
Jalousie und Wertgeber.
- Verhalten bei Busspannungswiederkehr für jeden Eingang
separat parametrierbar.
- Funktion Schalten: zwei unabhängige Schaltobjekte für jeden
Eingang vorhanden (Schaltbefehle sind einzeln parametrierbar),
Befehl bei steigender und fallender Flanke unabhängig einstellbar
(EIN, AUS, UM, keine Reaktion), unabhängiges zyklisches Senden
der Schaltobjekte in Abhängigkeit der Flanke oder in
Abhängigkeit des Objektwerts wählbar.
- Funktion Dimmen: 1-Flächen- und 2-Flächen-Bedienung, Zeit
zwischen Dimmen und Schalten und Dimmschrittweite
einstellbar, Telegrammwiederholung und Stopptelegramm
senden möglich.
- Funktion Jalousie: Befehl bei steigender Flanke einstellbar (keine
Funktion, AUF, AB, UM), Bedienkonzept parametrierbar (Step -
Move - Step oder Move - Step), Zeit zwischen Kurz- und
Langzeitbetrieb einstellbar (nur bei Step - Move - Step),
Lamellenverstellzeit einstellbar.
- Funktion Wertgeber: Flanke (Taster als Schließer, Taster als
Öffner, Schalter) und Wert bei Flanke parametrierbar,
Wertverstellung bei Taster über langen Tastendruck für
Wertgeber möglich, Lichtszenennebenstelle mit Speicherfunktion
auch Speicherung der Szene ohne vorherigen Abruf möglich.
- Funktion Impulszähler: Zählintervall einstellbar, Flanke (Zählen
bei steigender Flanke, Zählen bei fallender Flanke, Zählen bei
steigender und fallender Flanke) parametrierbar, Anzahl der
erforderlichen Impulse am Eingang parametrierbar, Anzahl der
erforderlichen Zählimpulse für eine Zähleränderung
parametrierbar, Jeder Eingang beinhaltet einen Hauptzähler und
einen Zwischenzähler, Hauptzähler und Zwischenzähler können
getrennt voneinander als Vorwärts- oder Rückwärtszähler
arbeiten, Start- und Endwerte der Zähler können über Parameter
oder Kommunikationsobjekt vorgegeben werden, Abfrage
Zählerstand über KNX oder automatisch, Verhalten nach Ablauf
des Zählers ist parametrierbar, Impulszähler über KNX
zurücksetzten (Zähler-Reset).
Technische Daten
KNX Medium:
TP256
Länge der Eingangsleitung:
max. 100 m
Umgebungstemperatur:
-5 °C bis +45 °C
REG
2126002126 00
1 66
236,81
KNX Modul für Rauchwarnmelder Dual
Binäreingänge
Binäreingang 6fach 10 – 230 V AC/DC für KNX
