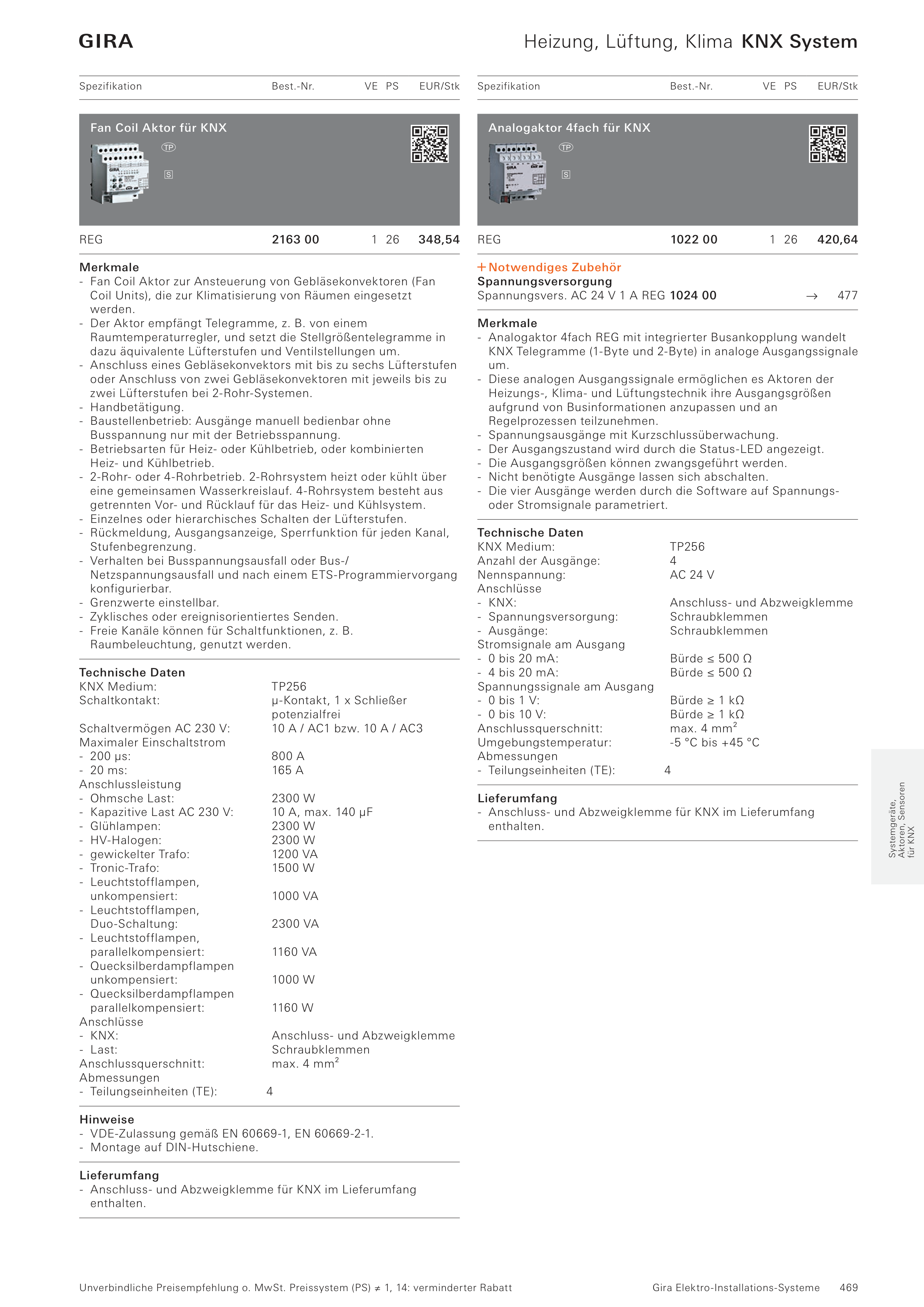

Heizung, Lüftung, Klima KNX System
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Unverbindliche Preisempfehlung o. MwSt. Preissystem (PS) ≠ 1, 14: verminderter Rabatt
Systemgeräte,
Aktoren, Sensoren
für KNX
REG
2163002163 00
1 26
348,54
Merkmale
- Fan Coil Aktor zur Ansteuerung von Gebläsekonvektoren (Fan
Coil Units), die zur Klimatisierung von Räumen eingesetzt
werden.
- Der Aktor empfängt Telegramme, z. B. von einem
Raumtemperaturregler, und setzt die Stellgrößentelegramme in
dazu äquivalente Lüfterstufen und Ventilstellungen um.
- Anschluss eines Gebläsekonvektors mit bis zu sechs Lüfterstufen
oder Anschluss von zwei Gebläsekonvektoren mit jeweils bis zu
zwei Lüfterstufen bei 2-Rohr-Systemen.
- Handbetätigung.
- Baustellenbetrieb: Ausgänge manuell bedienbar ohne
Busspannung nur mit der Betriebsspannung.
- Betriebsarten für Heiz- oder Kühlbetrieb, oder kombinierten
Heiz- und Kühlbetrieb.
- 2-Rohr- oder 4-Rohrbetrieb. 2-Rohrsystem heizt oder kühlt über
eine gemeinsamen Wasserkreislauf. 4-Rohrsystem besteht aus
getrennten Vor- und Rücklauf für das Heiz- und Kühlsystem.
- Einzelnes oder hierarchisches Schalten der Lüfterstufen.
- Rückmeldung, Ausgangsanzeige, Sperrfunktion für jeden Kanal,
Stufenbegrenzung.
- Verhalten bei Busspannungsausfall oder Bus-/
Netzspannungsausfall und nach einem ETS-Programmiervorgang
konfigurierbar.
- Grenzwerte einstellbar.
- Zyklisches oder ereignisorientiertes Senden.
- Freie Kanäle können für Schaltfunktionen, z. B.
Raumbeleuchtung, genutzt werden.
Technische Daten
KNX Medium:
TP256
Schaltkontakt:
µ-Kontakt, 1 x Schließer
potenzialfrei
Schaltvermögen AC 230 V:
10 A / AC1 bzw. 10 A / AC3
Maximaler Einschaltstrom
- 200 µs:
800 A
- 20 ms:
165 A
Anschlussleistung
- Ohmsche Last:
2300 W
- Kapazitive Last AC 230 V:
10 A, max. 140 µF
- Glühlampen:
2300 W
- HV-Halogen:
2300 W
- gewickelter Trafo:
1200 VA
- Tronic-Trafo:
1500 W
- Leuchtstofflampen,
unkompensiert:
1000 VA
- Leuchtstofflampen,
Duo-Schaltung:
2300 VA
- Leuchtstofflampen,
parallelkompensiert:
1160 VA
- Quecksilberdampflampen
unkompensiert:
1000 W
- Quecksilberdampflampen
parallelkompensiert:
1160 W
Anschlüsse
- KNX:
Anschluss- und Abzweigklemme
- Last:
Schraubklemmen
Anschlussquerschnitt:
max. 4 mm²
Abmessungen
- Teilungseinheiten (TE):
4
Hinweise
- VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1.
- Montage auf DIN-Hutschiene.
Lieferumfang
- Anschluss- und Abzweigklemme für KNX im Lieferumfang
enthalten.
REG
1022001022 00
1 26
420,64
C Notwendiges Zubehör
Spannungsversorgung
Spannungsvers. AC 24 V 1 A REG 1024 00
D
477
Merkmale
- Analogaktor 4fach REG mit integrierter Busankopplung wandelt
KNX Telegramme (1-Byte und 2-Byte) in analoge Ausgangssignale
um.
- Diese analogen Ausgangssignale ermöglichen es Aktoren der
Heizungs-, Klima- und Lüftungstechnik ihre Ausgangsgrößen
aufgrund von Businformationen anzupassen und an
Regelprozessen teilzunehmen.
- Spannungsausgänge mit Kurzschlussüberwachung.
- Der Ausgangszustand wird durch die Status-LED angezeigt.
- Die Ausgangsgrößen können zwangsgeführt werden.
- Nicht benötigte Ausgänge lassen sich abschalten.
- Die vier Ausgänge werden durch die Software auf Spannungs-
oder Stromsignale parametriert.
Technische Daten
KNX Medium:
TP256
Anzahl der Ausgänge:
4
Nennspannung:
AC 24 V
Anschlüsse
- KNX:
Anschluss- und Abzweigklemme
- Spannungsversorgung:
Schraubklemmen
- Ausgänge:
Schraubklemmen
Stromsignale am Ausgang
- 0 bis 20 mA:
Bürde ≤ 500 Ω
- 4 bis 20 mA:
Bürde ≤ 500 Ω
Spannungssignale am Ausgang
- 0 bis 1 V:
Bürde ≥ 1 kΩ
- 0 bis 10 V:
Bürde ≥ 1 kΩ
Anschlussquerschnitt:
max. 4 mm²
Umgebungstemperatur:
-5 °C bis +45 °C
Abmessungen
- Teilungseinheiten (TE):
4
Lieferumfang
- Anschluss- und Abzweigklemme für KNX im Lieferumfang
enthalten.
Fan Coil Aktor für KNX
Analogaktor 4fach für KNX
