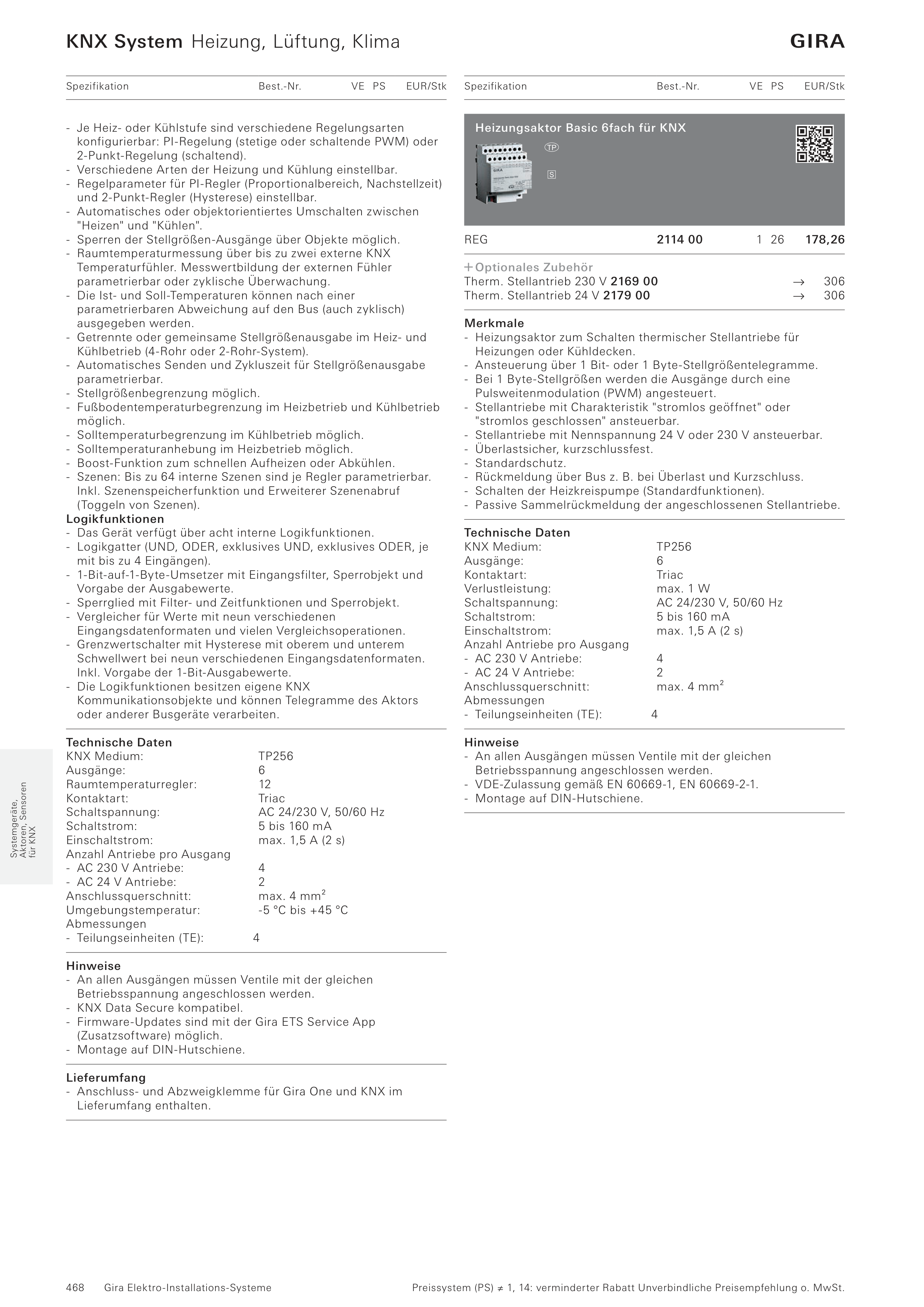

KNX System Heizung, Lüftung, Klima
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Preissystem (PS) ≠ 1, 14: verminderter Rabatt Unverbindliche Preisempfehlung o. MwSt.
Systemgeräte,
Aktoren, Sensoren
für KNX
- Je Heiz- oder Kühlstufe sind verschiedene Regelungsarten
konfigurierbar: PI-Regelung (stetige oder schaltende PWM) oder
2-Punkt-Regelung (schaltend).
- Verschiedene Arten der Heizung und Kühlung einstellbar.
- Regelparameter für PI-Regler (Proportionalbereich, Nachstellzeit)
und 2-Punkt-Regler (Hysterese) einstellbar.
- Automatisches oder objektorientiertes Umschalten zwischen
"Heizen" und "Kühlen".
- Sperren der Stellgrößen-Ausgänge über Objekte möglich.
- Raumtemperaturmessung über bis zu zwei externe KNX
Temperaturfühler. Messwertbildung der externen Fühler
parametrierbar oder zyklische Überwachung.
- Die Ist- und Soll-Temperaturen können nach einer
parametrierbaren Abweichung auf den Bus (auch zyklisch)
ausgegeben werden.
- Getrennte oder gemeinsame Stellgrößenausgabe im Heiz- und
Kühlbetrieb (4-Rohr oder 2-Rohr-System).
- Automatisches Senden und Zykluszeit für Stellgrößenausgabe
parametrierbar.
- Stellgrößenbegrenzung möglich.
- Fußbodentemperaturbegrenzung im Heizbetrieb und Kühlbetrieb
möglich.
- Solltemperaturbegrenzung im Kühlbetrieb möglich.
- Solltemperaturanhebung im Heizbetrieb möglich.
- Boost-Funktion zum schnellen Aufheizen oder Abkühlen.
- Szenen: Bis zu 64 interne Szenen sind je Regler parametrierbar.
Inkl. Szenenspeicherfunktion und Erweiterer Szenenabruf
(Toggeln von Szenen).
Logikfunktionen
- Das Gerät verfügt über acht interne Logikfunktionen.
- Logikgatter (UND, ODER, exklusives UND, exklusives ODER, je
mit bis zu 4 Eingängen).
- 1-Bit-auf-1-Byte-Umsetzer mit Eingangsfilter, Sperrobjekt und
Vorgabe der Ausgabewerte.
- Sperrglied mit Filter- und Zeitfunktionen und Sperrobjekt.
- Vergleicher für Werte mit neun verschiedenen
Eingangsdatenformaten und vielen Vergleichsoperationen.
- Grenzwertschalter mit Hysterese mit oberem und unterem
Schwellwert bei neun verschiedenen Eingangsdatenformaten.
Inkl. Vorgabe der 1-Bit-Ausgabewerte.
- Die Logikfunktionen besitzen eigene KNX
Kommunikationsobjekte und können Telegramme des Aktors
oder anderer Busgeräte verarbeiten.
Technische Daten
KNX Medium:
TP256
Ausgänge:
6
Raumtemperaturregler:
12
Kontaktart:
Triac
Schaltspannung:
AC 24/230 V, 50/60 Hz
Schaltstrom:
5 bis 160 mA
Einschaltstrom:
max. 1,5 A (2 s)
Anzahl Antriebe pro Ausgang
- AC 230 V Antriebe:
4
- AC 24 V Antriebe:
2
Anschlussquerschnitt:
max. 4 mm²
Umgebungstemperatur:
-5 °C bis +45 °C
Abmessungen
- Teilungseinheiten (TE):
4
Hinweise
- An allen Ausgängen müssen Ventile mit der gleichen
Betriebsspannung angeschlossen werden.
- KNX Data Secure kompatibel.
- Firmware-Updates sind mit der Gira ETS Service App
(Zusatzsoftware) möglich.
- Montage auf DIN-Hutschiene.
Lieferumfang
- Anschluss- und Abzweigklemme für Gira One und KNX im
Lieferumfang enthalten.
REG
2114002114 00
1 26
178,26
C Optionales Zubehör
Therm. Stellantrieb 230 V 2169 00
D
306
Therm. Stellantrieb 24 V 2179 00
D
306
Merkmale
- Heizungsaktor zum Schalten thermischer Stellantriebe für
Heizungen oder Kühldecken.
- Ansteuerung über 1 Bit- oder 1 Byte-Stellgrößentelegramme.
- Bei 1 Byte-Stellgrößen werden die Ausgänge durch eine
Pulsweitenmodulation (PWM) angesteuert.
- Stellantriebe mit Charakteristik "stromlos geöffnet" oder
"stromlos geschlossen" ansteuerbar.
- Stellantriebe mit Nennspannung 24 V oder 230 V ansteuerbar.
- Überlastsicher, kurzschlussfest.
- Standardschutz.
- Rückmeldung über Bus z. B. bei Überlast und Kurzschluss.
- Schalten der Heizkreispumpe (Standardfunktionen).
- Passive Sammelrückmeldung der angeschlossenen Stellantriebe.
Technische Daten
KNX Medium:
TP256
Ausgänge:
6
Kontaktart:
Triac
Verlustleistung:
max. 1 W
Schaltspannung:
AC 24/230 V, 50/60 Hz
Schaltstrom:
5 bis 160 mA
Einschaltstrom:
max. 1,5 A (2 s)
Anzahl Antriebe pro Ausgang
- AC 230 V Antriebe:
4
- AC 24 V Antriebe:
2
Anschlussquerschnitt:
max. 4 mm²
Abmessungen
- Teilungseinheiten (TE):
4
Hinweise
- An allen Ausgängen müssen Ventile mit der gleichen
Betriebsspannung angeschlossen werden.
- VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1.
- Montage auf DIN-Hutschiene.
Heizungsaktor Basic 6fach für KNX
