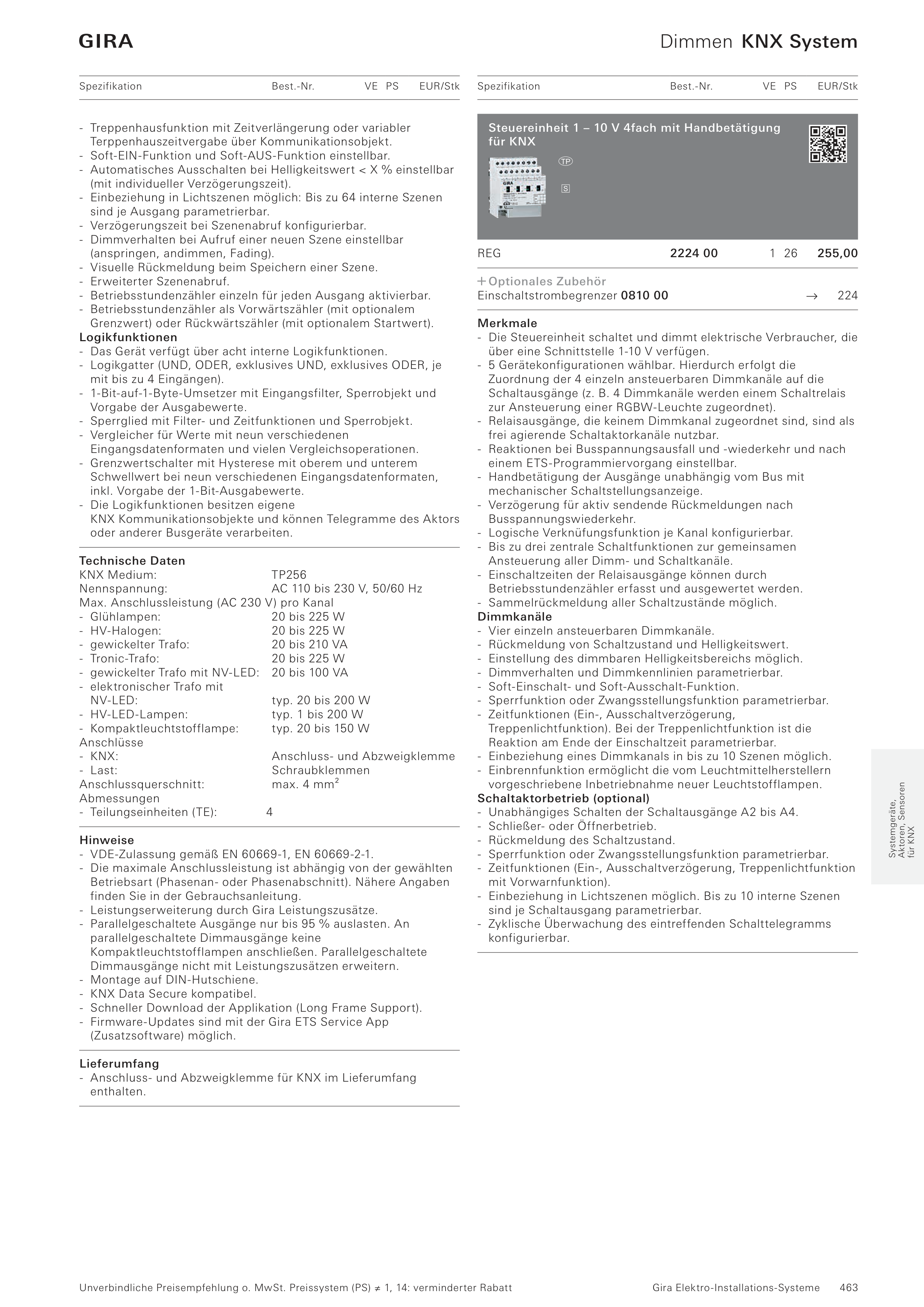

463
Dimmen KNX System
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Unverbindliche Preisempfehlung o. MwSt. Preissystem (PS) ≠ 1, 14: verminderter Rabatt
Systemgeräte,
Aktoren, Sensoren
für KNX
- Treppenhausfunktion mit Zeitverlängerung oder variabler
Terppenhauszeitvergabe über Kommunikationsobjekt.
- Soft-EIN-Funktion und Soft-AUS-Funktion einstellbar.
- Automatisches Ausschalten bei Helligkeitswert < X % einstellbar
(mit individueller Verzögerungszeit).
- Einbeziehung in Lichtszenen möglich: Bis zu 64 interne Szenen
sind je Ausgang parametrierbar.
- Verzögerungszeit bei Szenenabruf konfigurierbar.
- Dimmverhalten bei Aufruf einer neuen Szene einstellbar
(anspringen, andimmen, Fading).
- Visuelle Rückmeldung beim Speichern einer Szene.
- Erweiterter Szenenabruf.
- Betriebsstundenzähler einzeln für jeden Ausgang aktivierbar.
- Betriebsstundenzähler als Vorwärtszähler (mit optionalem
Grenzwert) oder Rückwärtszähler (mit optionalem Startwert).
Logikfunktionen
- Das Gerät verfügt über acht interne Logikfunktionen.
- Logikgatter (UND, ODER, exklusives UND, exklusives ODER, je
mit bis zu 4 Eingängen).
- 1-Bit-auf-1-Byte-Umsetzer mit Eingangsfilter, Sperrobjekt und
Vorgabe der Ausgabewerte.
- Sperrglied mit Filter- und Zeitfunktionen und Sperrobjekt.
- Vergleicher für Werte mit neun verschiedenen
Eingangsdatenformaten und vielen Vergleichsoperationen.
- Grenzwertschalter mit Hysterese mit oberem und unterem
Schwellwert bei neun verschiedenen Eingangsdatenformaten,
inkl. Vorgabe der 1-Bit-Ausgabewerte.
- Die Logikfunktionen besitzen eigene
KNX Kommunikationsobjekte und können Telegramme des Aktors
oder anderer Busgeräte verarbeiten.
Technische Daten
KNX Medium:
TP256
Nennspannung:
AC 110 bis 230 V, 50/60 Hz
Max. Anschlussleistung (AC 230 V) pro Kanal
- Glühlampen:
20 bis 225 W
- HV-Halogen:
20 bis 225 W
- gewickelter Trafo:
20 bis 210 VA
- Tronic-Trafo:
20 bis 225 W
- gewickelter Trafo mit NV-LED:
20 bis 100 VA
- elektronischer Trafo mit
NV-LED:
typ. 20 bis 200 W
- HV-LED-Lampen:
typ. 1 bis 200 W
- Kompaktleuchtstofflampe:
typ. 20 bis 150 W
Anschlüsse
- KNX:
Anschluss- und Abzweigklemme
- Last:
Schraubklemmen
Anschlussquerschnitt:
max. 4 mm²
Abmessungen
- Teilungseinheiten (TE):
4
Hinweise
- VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1.
- Die maximale Anschlussleistung ist abhängig von der gewählten
Betriebsart (Phasenan- oder Phasenabschnitt). Nähere Angaben
finden Sie in der Gebrauchsanleitung.
- Leistungserweiterung durch Gira Leistungszusätze.
- Parallelgeschaltete Ausgänge nur bis 95 % auslasten. An
parallelgeschaltete Dimmausgänge keine
Kompaktleuchtstofflampen anschließen. Parallelgeschaltete
Dimmausgänge nicht mit Leistungszusätzen erweitern.
- Montage auf DIN-Hutschiene.
- KNX Data Secure kompatibel.
- Schneller Download der Applikation (Long Frame Support).
- Firmware-Updates sind mit der Gira ETS Service App
(Zusatzsoftware) möglich.
Lieferumfang
- Anschluss- und Abzweigklemme für KNX im Lieferumfang
enthalten.
REG
2224002224 00
1 26
255,00
C Optionales Zubehör
Einschaltstrombegrenzer 0810 00
D
224
Merkmale
- Die Steuereinheit schaltet und dimmt elektrische Verbraucher, die
über eine Schnittstelle 1-10 V verfügen.
- 5 Gerätekonfigurationen wählbar. Hierdurch erfolgt die
Zuordnung der 4 einzeln ansteuerbaren Dimmkanäle auf die
Schaltausgänge (z. B. 4 Dimmkanäle werden einem Schaltrelais
zur Ansteuerung einer RGBW-Leuchte zugeordnet).
- Relaisausgänge, die keinem Dimmkanal zugeordnet sind, sind als
frei agierende Schaltaktorkanäle nutzbar.
- Reaktionen bei Busspannungsausfall und -wiederkehr und nach
einem ETS-Programmiervorgang einstellbar.
- Handbetätigung der Ausgänge unabhängig vom Bus mit
mechanischer Schaltstellungsanzeige.
- Verzögerung für aktiv sendende Rückmeldungen nach
Busspannungswiederkehr.
- Logische Verknüfungsfunktion je Kanal konfigurierbar.
- Bis zu drei zentrale Schaltfunktionen zur gemeinsamen
Ansteuerung aller Dimm- und Schaltkanäle.
- Einschaltzeiten der Relaisausgänge können durch
Betriebsstundenzähler erfasst und ausgewertet werden.
- Sammelrückmeldung aller Schaltzustände möglich.
Dimmkanäle
- Vier einzeln ansteuerbaren Dimmkanäle.
- Rückmeldung von Schaltzustand und Helligkeitswert.
- Einstellung des dimmbaren Helligkeitsbereichs möglich.
- Dimmverhalten und Dimmkennlinien parametrierbar.
- Soft-Einschalt- und Soft-Ausschalt-Funktion.
- Sperrfunktion oder Zwangsstellungsfunktion parametrierbar.
- Zeitfunktionen (Ein-, Ausschaltverzögerung,
Treppenlichtfunktion). Bei der Treppenlichtfunktion ist die
Reaktion am Ende der Einschaltzeit parametrierbar.
- Einbeziehung eines Dimmkanals in bis zu 10 Szenen möglich.
- Einbrennfunktion ermöglicht die vom Leuchtmittelherstellern
vorgeschriebene Inbetriebnahme neuer Leuchtstofflampen.
Schaltaktorbetrieb (optional)
- Unabhängiges Schalten der Schaltausgänge A2 bis A4.
- Schließer- oder Öffnerbetrieb.
- Rückmeldung des Schaltzustand.
- Sperrfunktion oder Zwangsstellungsfunktion parametrierbar.
- Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenlichtfunktion
mit Vorwarnfunktion).
- Einbeziehung in Lichtszenen möglich. Bis zu 10 interne Szenen
sind je Schaltausgang parametrierbar.
- Zyklische Überwachung des eintreffenden Schalttelegramms
konfigurierbar.
Steuereinheit 1 – 10 V 4fach mit Handbetätigung
für KNX
