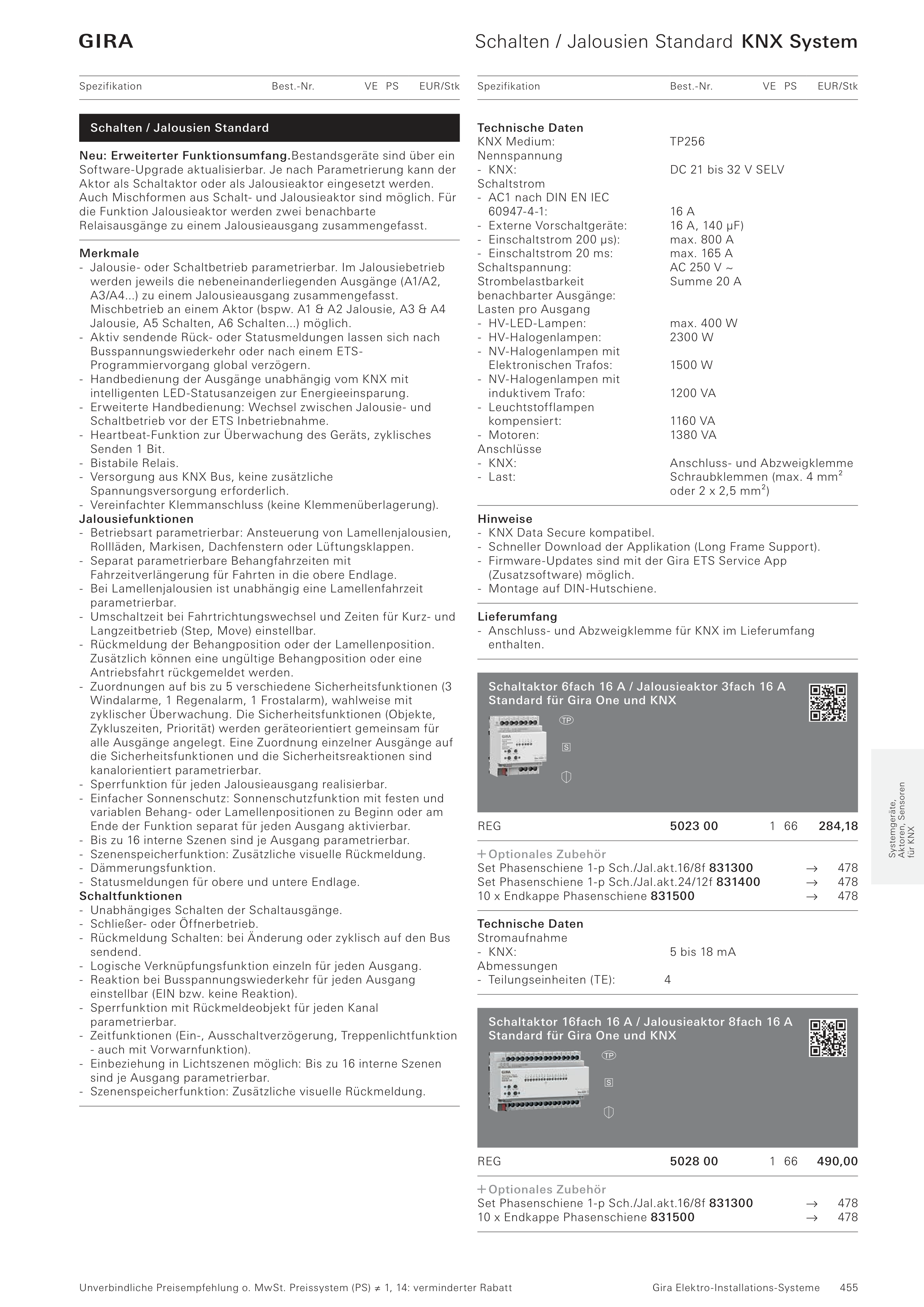

Schalten / Jalousien Standard KNX System
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Unverbindliche Preisempfehlung o. MwSt. Preissystem (PS) ≠ 1, 14: verminderter Rabatt
Systemgeräte,
Aktoren, Sensoren
für KNX
Neu: Erweiterter Funktionsumfang.Bestandsgeräte sind über ein
Software-Upgrade aktualisierbar. Je nach Parametrierung kann der
Aktor als Schaltaktor oder als Jalousieaktor eingesetzt werden.
Auch Mischformen aus Schalt- und Jalousieaktor sind möglich. Für
die Funktion Jalousieaktor werden zwei benachbarte
Relaisausgänge zu einem Jalousieausgang zusammengefasst.
Merkmale
- Jalousie- oder Schaltbetrieb parametrierbar. Im Jalousiebetrieb
werden jeweils die nebeneinanderliegenden Ausgänge (A1/A2,
A3/A4...) zu einem Jalousieausgang zusammengefasst.
Mischbetrieb an einem Aktor (bspw. A1 & A2 Jalousie, A3 & A4
Jalousie, A5 Schalten, A6 Schalten...) möglich.
- Aktiv sendende Rück- oder Statusmeldungen lassen sich nach
Busspannungswiederkehr oder nach einem ETS-
Programmiervorgang global verzögern.
- Handbedienung der Ausgänge unabhängig vom KNX mit
intelligenten LED-Statusanzeigen zur Energieeinsparung.
- Erweiterte Handbedienung: Wechsel zwischen Jalousie- und
Schaltbetrieb vor der ETS Inbetriebnahme.
- Heartbeat-Funktion zur Überwachung des Geräts, zyklisches
Senden 1 Bit.
- Bistabile Relais.
- Versorgung aus KNX Bus, keine zusätzliche
Spannungsversorgung erforderlich.
- Vereinfachter Klemmanschluss (keine Klemmenüberlagerung).
Jalousiefunktionen
- Betriebsart parametrierbar: Ansteuerung von Lamellenjalousien,
Rollläden, Markisen, Dachfenstern oder Lüftungsklappen.
- Separat parametrierbare Behangfahrzeiten mit
Fahrzeitverlängerung für Fahrten in die obere Endlage.
- Bei Lamellenjalousien ist unabhängig eine Lamellenfahrzeit
parametrierbar.
- Umschaltzeit bei Fahrtrichtungswechsel und Zeiten für Kurz- und
Langzeitbetrieb (Step, Move) einstellbar.
- Rückmeldung der Behangposition oder der Lamellenposition.
Zusätzlich können eine ungültige Behangposition oder eine
Antriebsfahrt rückgemeldet werden.
- Zuordnungen auf bis zu 5 verschiedene Sicherheitsfunktionen (3
Windalarme, 1 Regenalarm, 1 Frostalarm), wahlweise mit
zyklischer Überwachung. Die Sicherheitsfunktionen (Objekte,
Zykluszeiten, Priorität) werden geräteorientiert gemeinsam für
alle Ausgänge angelegt. Eine Zuordnung einzelner Ausgänge auf
die Sicherheitsfunktionen und die Sicherheitsreaktionen sind
kanalorientiert parametrierbar.
- Sperrfunktion für jeden Jalousieausgang realisierbar.
- Einfacher Sonnenschutz: Sonnenschutzfunktion mit festen und
variablen Behang- oder Lamellenpositionen zu Beginn oder am
Ende der Funktion separat für jeden Ausgang aktivierbar.
- Bis zu 16 interne Szenen sind je Ausgang parametrierbar.
- Szenenspeicherfunktion: Zusätzliche visuelle Rückmeldung.
- Dämmerungsfunktion.
- Statusmeldungen für obere und untere Endlage.
Schaltfunktionen
- Unabhängiges Schalten der Schaltausgänge.
- Schließer- oder Öffnerbetrieb.
- Rückmeldung Schalten: bei Änderung oder zyklisch auf den Bus
sendend.
- Logische Verknüpfungsfunktion einzeln für jeden Ausgang.
- Reaktion bei Busspannungswiederkehr für jeden Ausgang
einstellbar (EIN bzw. keine Reaktion).
- Sperrfunktion mit Rückmeldeobjekt für jeden Kanal
parametrierbar.
- Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenlichtfunktion
- auch mit Vorwarnfunktion).
- Einbeziehung in Lichtszenen möglich: Bis zu 16 interne Szenen
sind je Ausgang parametrierbar.
- Szenenspeicherfunktion: Zusätzliche visuelle Rückmeldung.
Technische Daten
KNX Medium:
TP256
Nennspannung
- KNX:
DC 21 bis 32 V SELV
Schaltstrom
- AC1 nach DIN EN IEC
60947-4-1:
16 A
- Externe Vorschaltgeräte:
16 A, 140 µF)
- Einschaltstrom 200 µs):
max. 800 A
- Einschaltstrom 20 ms:
max. 165 A
Schaltspannung:
AC 250 V ~
Strombelastbarkeit
benachbarter Ausgänge:
Summe 20 A
Lasten pro Ausgang
- HV-LED-Lampen:
max. 400 W
- HV-Halogenlampen:
2300 W
- NV-Halogenlampen mit
Elektronischen Trafos:
1500 W
- NV-Halogenlampen mit
induktivem Trafo:
1200 VA
- Leuchtstofflampen
kompensiert:
1160 VA
- Motoren:
1380 VA
Anschlüsse
- KNX:
Anschluss- und Abzweigklemme
- Last:
Schraubklemmen (max. 4 mm²
oder 2 x 2,5 mm²)
Hinweise
- KNX Data Secure kompatibel.
- Schneller Download der Applikation (Long Frame Support).
- Firmware-Updates sind mit der Gira ETS Service App
(Zusatzsoftware) möglich.
- Montage auf DIN-Hutschiene.
Lieferumfang
- Anschluss- und Abzweigklemme für KNX im Lieferumfang
enthalten.
REG
5023005023 00
1 66
284,18
C Optionales Zubehör
Set Phasenschiene 1-p Sch./Jal.akt.16/8f 831300
D
478
Set Phasenschiene 1-p Sch./Jal.akt.24/12f 831400
D
478
10 x Endkappe Phasenschiene 831500
D
478
Technische Daten
Stromaufnahme
- KNX:
5 bis 18 mA
Abmessungen
- Teilungseinheiten (TE):
4
REG
5028005028 00
1 66
490,00
C Optionales Zubehör
Set Phasenschiene 1-p Sch./Jal.akt.16/8f 831300
D
478
10 x Endkappe Phasenschiene 831500
D
478
Schalten / Jalousien Standard
Schaltaktor 6fach 16 A / Jalousieaktor 3fach 16 A
Standard für Gira One und KNX
Schaltaktor 16fach 16 A / Jalousieaktor 8fach 16 A
Standard für Gira One und KNX
