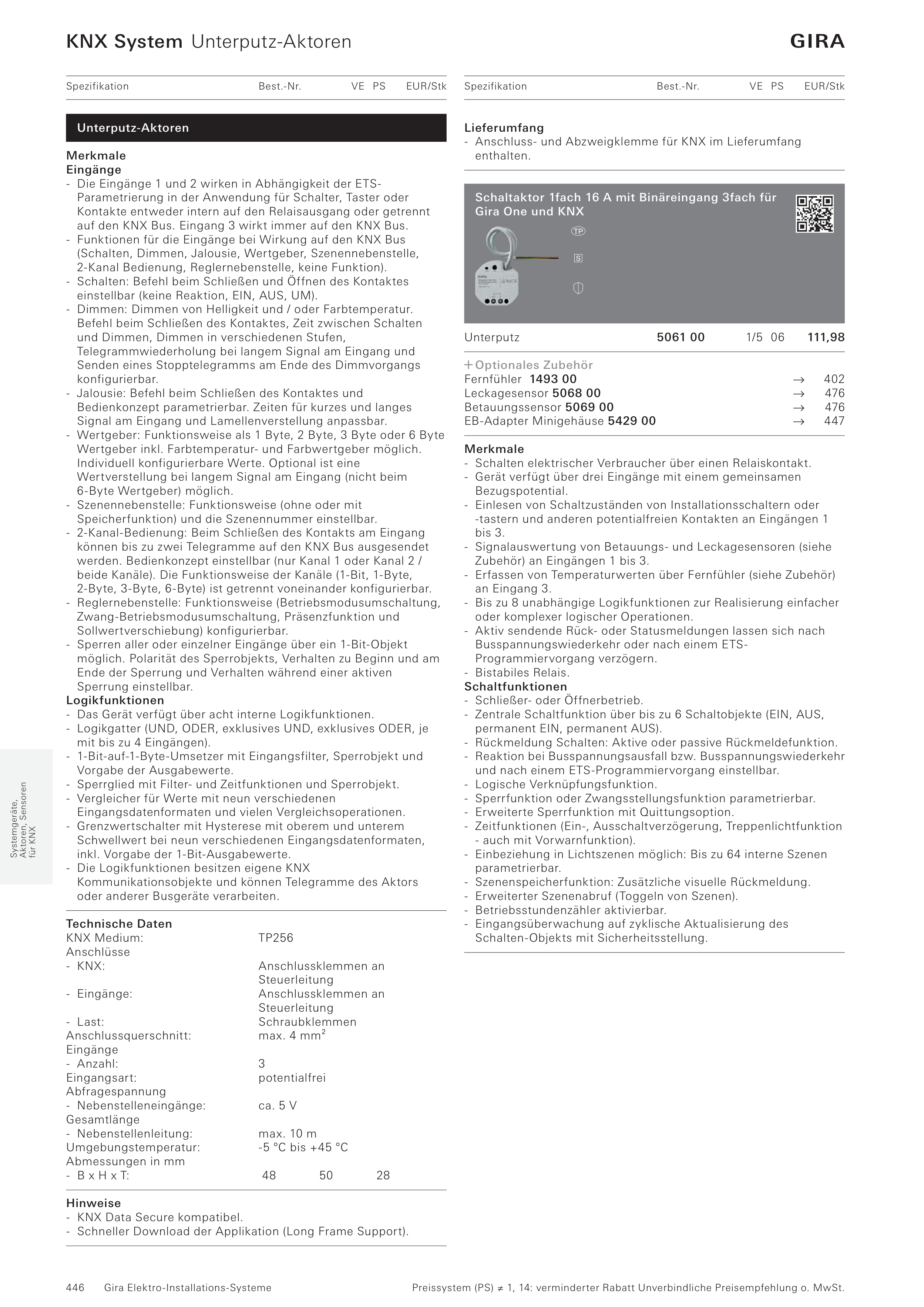

KNX System Unterputz-Aktoren
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Preissystem (PS) ≠ 1, 14: verminderter Rabatt Unverbindliche Preisempfehlung o. MwSt.
Systemgeräte,
Aktoren, Sensoren
für KNX
Merkmale
Eingänge
- Die Eingänge 1 und 2 wirken in Abhängigkeit der ETS-
Parametrierung in der Anwendung für Schalter, Taster oder
Kontakte entweder intern auf den Relaisausgang oder getrennt
auf den KNX Bus. Eingang 3 wirkt immer auf den KNX Bus.
- Funktionen für die Eingänge bei Wirkung auf den KNX Bus
(Schalten, Dimmen, Jalousie, Wertgeber, Szenennebenstelle,
2-Kanal Bedienung, Reglernebenstelle, keine Funktion).
- Schalten: Befehl beim Schließen und Öffnen des Kontaktes
einstellbar (keine Reaktion, EIN, AUS, UM).
- Dimmen: Dimmen von Helligkeit und / oder Farbtemperatur.
Befehl beim Schließen des Kontaktes, Zeit zwischen Schalten
und Dimmen, Dimmen in verschiedenen Stufen,
Telegrammwiederholung bei langem Signal am Eingang und
Senden eines Stopptelegramms am Ende des Dimmvorgangs
konfigurierbar.
- Jalousie: Befehl beim Schließen des Kontaktes und
Bedienkonzept parametrierbar. Zeiten für kurzes und langes
Signal am Eingang und Lamellenverstellung anpassbar.
- Wertgeber: Funktionsweise als 1 Byte, 2 Byte, 3 Byte oder 6 Byte
Wertgeber inkl. Farbtemperatur- und Farbwertgeber möglich.
Individuell konfigurierbare Werte. Optional ist eine
Wertverstellung bei langem Signal am Eingang (nicht beim
6-Byte Wertgeber) möglich.
- Szenennebenstelle: Funktionsweise (ohne oder mit
Speicherfunktion) und die Szenennummer einstellbar.
- 2-Kanal-Bedienung: Beim Schließen des Kontakts am Eingang
können bis zu zwei Telegramme auf den KNX Bus ausgesendet
werden. Bedienkonzept einstellbar (nur Kanal 1 oder Kanal 2 /
beide Kanäle). Die Funktionsweise der Kanäle (1-Bit, 1-Byte,
2-Byte, 3-Byte, 6-Byte) ist getrennt voneinander konfigurierbar.
- Reglernebenstelle: Funktionsweise (Betriebsmodusumschaltung,
Zwang-Betriebsmodusumschaltung, Präsenzfunktion und
Sollwertverschiebung) konfigurierbar.
- Sperren aller oder einzelner Eingänge über ein 1-Bit-Objekt
möglich. Polarität des Sperrobjekts, Verhalten zu Beginn und am
Ende der Sperrung und Verhalten während einer aktiven
Sperrung einstellbar.
Logikfunktionen
- Das Gerät verfügt über acht interne Logikfunktionen.
- Logikgatter (UND, ODER, exklusives UND, exklusives ODER, je
mit bis zu 4 Eingängen).
- 1-Bit-auf-1-Byte-Umsetzer mit Eingangsfilter, Sperrobjekt und
Vorgabe der Ausgabewerte.
- Sperrglied mit Filter- und Zeitfunktionen und Sperrobjekt.
- Vergleicher für Werte mit neun verschiedenen
Eingangsdatenformaten und vielen Vergleichsoperationen.
- Grenzwertschalter mit Hysterese mit oberem und unterem
Schwellwert bei neun verschiedenen Eingangsdatenformaten,
inkl. Vorgabe der 1-Bit-Ausgabewerte.
- Die Logikfunktionen besitzen eigene KNX
Kommunikationsobjekte und können Telegramme des Aktors
oder anderer Busgeräte verarbeiten.
Technische Daten
KNX Medium:
TP256
Anschlüsse
- KNX:
Anschlussklemmen an
Steuerleitung
- Eingänge:
Anschlussklemmen an
Steuerleitung
- Last:
Schraubklemmen
Anschlussquerschnitt:
max. 4 mm²
Eingänge
- Anzahl:
3
Eingangsart:
potentialfrei
Abfragespannung
- Nebenstelleneingänge:
ca. 5 V
Gesamtlänge
- Nebenstellenleitung:
max. 10 m
Umgebungstemperatur:
-5 °C bis +45 °C
Abmessungen in mm
- B x H x T:
48
50
28
Hinweise
- KNX Data Secure kompatibel.
- Schneller Download der Applikation (Long Frame Support).
Lieferumfang
- Anschluss- und Abzweigklemme für KNX im Lieferumfang
enthalten.
Unterputz
5061005061 00
1/5 06
111,98
C Optionales Zubehör
Fernfühler 1493 00
D
402
Leckagesensor 5068 00
D
476
Betauungssensor 5069 00
D
476
EB-Adapter Minigehäuse 5429 00
D
447
Merkmale
- Schalten elektrischer Verbraucher über einen Relaiskontakt.
- Gerät verfügt über drei Eingänge mit einem gemeinsamen
Bezugspotential.
- Einlesen von Schaltzuständen von Installationsschaltern oder
-tastern und anderen potentialfreien Kontakten an Eingängen 1
bis 3.
- Signalauswertung von Betauungs- und Leckagesensoren (siehe
Zubehör) an Eingängen 1 bis 3.
- Erfassen von Temperaturwerten über Fernfühler (siehe Zubehör)
an Eingang 3.
- Bis zu 8 unabhängige Logikfunktionen zur Realisierung einfacher
oder komplexer logischer Operationen.
- Aktiv sendende Rück- oder Statusmeldungen lassen sich nach
Busspannungswiederkehr oder nach einem ETS-
Programmiervorgang verzögern.
- Bistabiles Relais.
Schaltfunktionen
- Schließer- oder Öffnerbetrieb.
- Zentrale Schaltfunktion über bis zu 6 Schaltobjekte (EIN, AUS,
permanent EIN, permanent AUS).
- Rückmeldung Schalten: Aktive oder passive Rückmeldefunktion.
- Reaktion bei Busspannungsausfall bzw. Busspannungswiederkehr
und nach einem ETS-Programmiervorgang einstellbar.
- Logische Verknüpfungsfunktion.
- Sperrfunktion oder Zwangsstellungsfunktion parametrierbar.
- Erweiterte Sperrfunktion mit Quittungsoption.
- Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenlichtfunktion
- auch mit Vorwarnfunktion).
- Einbeziehung in Lichtszenen möglich: Bis zu 64 interne Szenen
parametrierbar.
- Szenenspeicherfunktion: Zusätzliche visuelle Rückmeldung.
- Erweiterter Szenenabruf (Toggeln von Szenen).
- Betriebsstundenzähler aktivierbar.
- Eingangsüberwachung auf zyklische Aktualisierung des
Schalten-Objekts mit Sicherheitsstellung.
Unterputz-Aktoren
Schaltaktor 1fach 16 A mit Binäreingang 3fach für
Gira One und KNX
