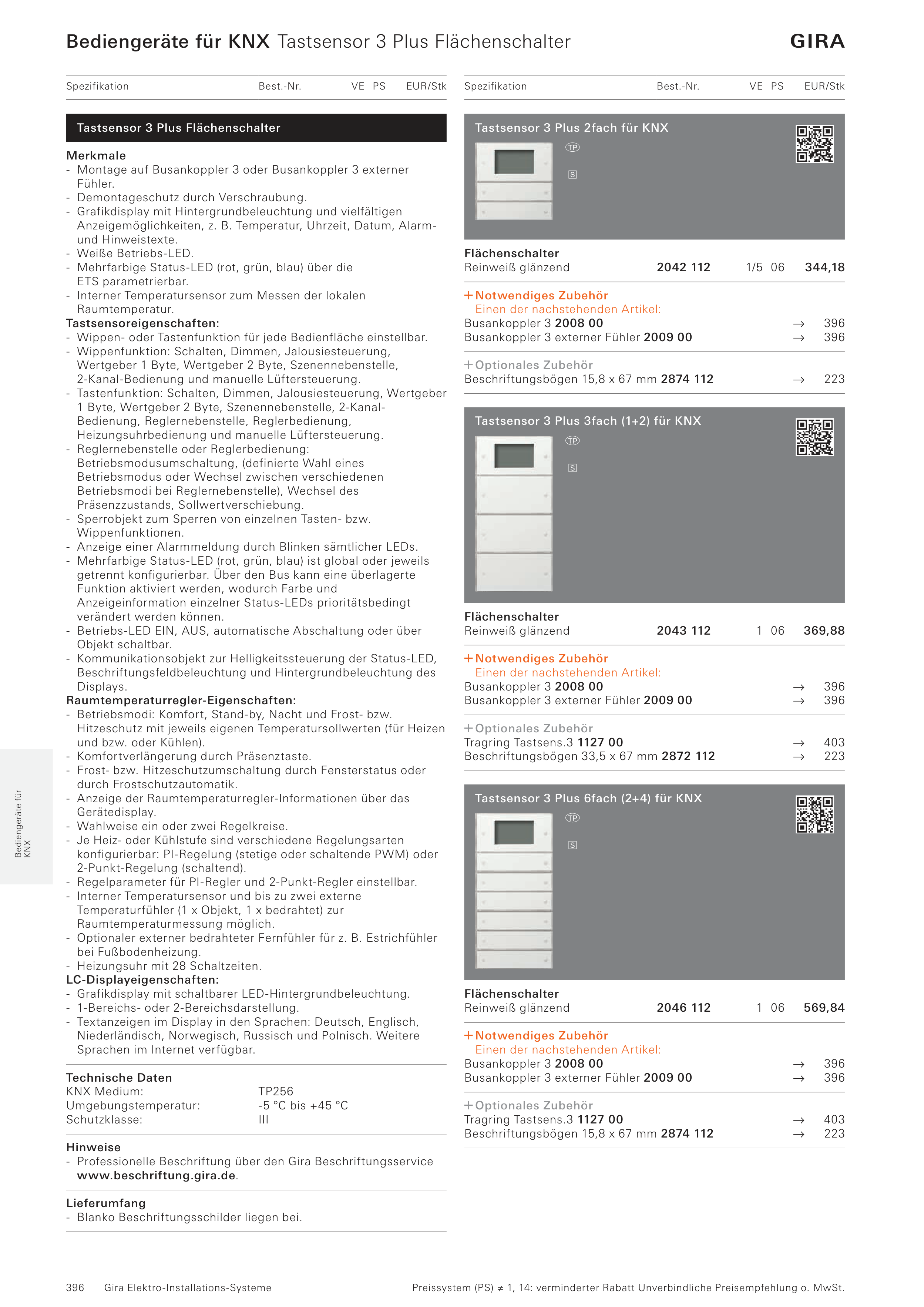

396
Bediengeräte für KNX Tastsensor 3 Plus Flächenschalter
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Preissystem (PS) ≠ 1, 14: verminderter Rabatt Unverbindliche Preisempfehlung o. MwSt.
Bediengeräte für
KNX
Merkmale
- Montage auf Busankoppler 3 oder Busankoppler 3 externer
Fühler.
- Demontageschutz durch Verschraubung.
- Grafikdisplay mit Hintergrundbeleuchtung und vielfältigen
Anzeigemöglichkeiten, z. B. Temperatur, Uhrzeit, Datum, Alarm-
und Hinweistexte.
- Weiße Betriebs-LED.
- Mehrfarbige Status-LED (rot, grün, blau) über die
ETS parametrierbar.
- Interner Temperatursensor zum Messen der lokalen
Raumtemperatur.
Tastsensoreigenschaften:
- Wippen- oder Tastenfunktion für jede Bedienfläche einstellbar.
- Wippenfunktion: Schalten, Dimmen, Jalousiesteuerung,
Wertgeber 1 Byte, Wertgeber 2 Byte, Szenennebenstelle,
2-Kanal-Bedienung und manuelle Lüftersteuerung.
- Tastenfunktion: Schalten, Dimmen, Jalousiesteuerung, Wertgeber
1 Byte, Wertgeber 2 Byte, Szenennebenstelle, 2-Kanal-
Bedienung, Reglernebenstelle, Reglerbedienung,
Heizungsuhrbedienung und manuelle Lüftersteuerung.
- Reglernebenstelle oder Reglerbedienung:
Betriebsmodusumschaltung, (definierte Wahl eines
Betriebsmodus oder Wechsel zwischen verschiedenen
Betriebsmodi bei Reglernebenstelle), Wechsel des
Präsenzzustands, Sollwertverschiebung.
- Sperrobjekt zum Sperren von einzelnen Tasten- bzw.
Wippenfunktionen.
- Anzeige einer Alarmmeldung durch Blinken sämtlicher LEDs.
- Mehrfarbige Status-LED (rot, grün, blau) ist global oder jeweils
getrennt konfigurierbar. Über den Bus kann eine überlagerte
Funktion aktiviert werden, wodurch Farbe und
Anzeigeinformation einzelner Status-LEDs prioritätsbedingt
verändert werden können.
- Betriebs-LED EIN, AUS, automatische Abschaltung oder über
Objekt schaltbar.
- Kommunikationsobjekt zur Helligkeitssteuerung der Status-LED,
Beschriftungsfeldbeleuchtung und Hintergrundbeleuchtung des
Displays.
Raumtemperaturregler-Eigenschaften:
- Betriebsmodi: Komfort, Stand-by, Nacht und Frost- bzw.
Hitzeschutz mit jeweils eigenen Temperatursollwerten (für Heizen
und bzw. oder Kühlen).
- Komfortverlängerung durch Präsenztaste.
- Frost- bzw. Hitzeschutzumschaltung durch Fensterstatus oder
durch Frostschutzautomatik.
- Anzeige der Raumtemperaturregler-Informationen über das
Gerätedisplay.
- Wahlweise ein oder zwei Regelkreise.
- Je Heiz- oder Kühlstufe sind verschiedene Regelungsarten
konfigurierbar: PI-Regelung (stetige oder schaltende PWM) oder
2-Punkt-Regelung (schaltend).
- Regelparameter für PI-Regler und 2-Punkt-Regler einstellbar.
- Interner Temperatursensor und bis zu zwei externe
Temperaturfühler (1 x Objekt, 1 x bedrahtet) zur
Raumtemperaturmessung möglich.
- Optionaler externer bedrahteter Fernfühler für z. B. Estrichfühler
bei Fußbodenheizung.
- Heizungsuhr mit 28 Schaltzeiten.
LC-Displayeigenschaften:
- Grafikdisplay mit schaltbarer LED-Hintergrundbeleuchtung.
- 1-Bereichs- oder 2-Bereichsdarstellung.
- Textanzeigen im Display in den Sprachen: Deutsch, Englisch,
Niederländisch, Norwegisch, Russisch und Polnisch. Weitere
Sprachen im Internet verfügbar.
Technische Daten
KNX Medium:
TP256
Umgebungstemperatur:
-5 °C bis +45 °C
Schutzklasse:
III
Hinweise
- Professionelle Beschriftung über den Gira Beschriftungsservice
www.beschriftung.gira.de.
Lieferumfang
- Blanko Beschriftungsschilder liegen bei.
Flächenschalter
Reinweiß glänzend
20421122042 112
1/5 06
344,18
C Notwendiges Zubehör
Einen der nachstehenden Artikel:
Busankoppler 3 2008 00
D
396
Busankoppler 3 externer Fühler 2009 00
D
396
C Optionales Zubehör
Beschriftungsbögen 15,8 x 67 mm 2874 112
D
223
Flächenschalter
Reinweiß glänzend
20431122043 112
1 06
369,88
C Notwendiges Zubehör
Einen der nachstehenden Artikel:
Busankoppler 3 2008 00
D
396
Busankoppler 3 externer Fühler 2009 00
D
396
C Optionales Zubehör
Tragring Tastsens.3 1127 00
D
403
Beschriftungsbögen 33,5 x 67 mm 2872 112
D
223
Flächenschalter
Reinweiß glänzend
20461122046 112
1 06
569,84
C Notwendiges Zubehör
Einen der nachstehenden Artikel:
Busankoppler 3 2008 00
D
396
Busankoppler 3 externer Fühler 2009 00
D
396
C Optionales Zubehör
Tragring Tastsens.3 1127 00
D
403
Beschriftungsbögen 15,8 x 67 mm 2874 112
D
223
Tastsensor 3 Plus Flächenschalter
Tastsensor 3 Plus 2fach für KNX
Tastsensor 3 Plus 3fach (1+2) für KNX
Tastsensor 3 Plus 6fach (2+4) für KNX
