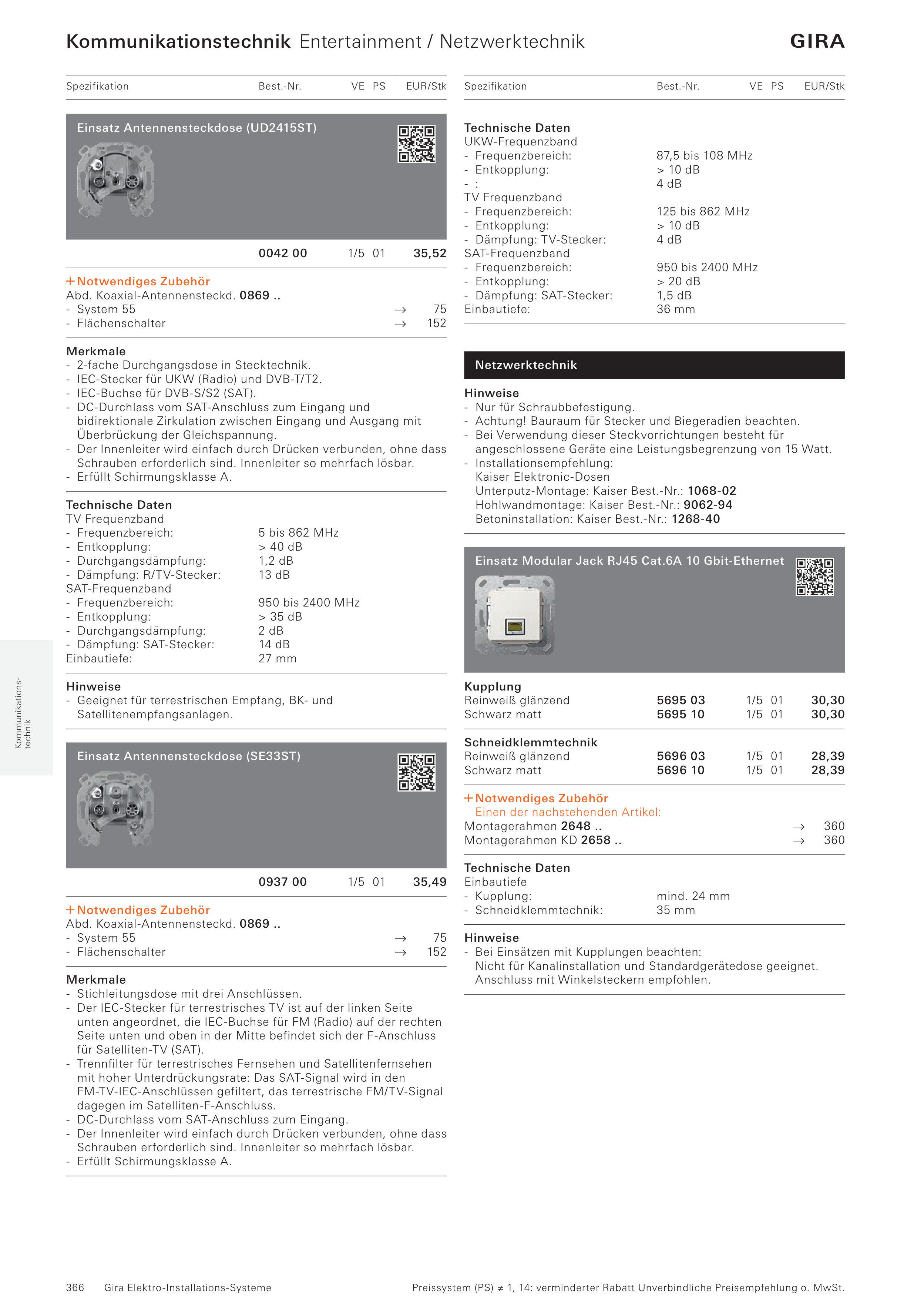

366
Kommunikationstechnik Entertainment / Netzwerktechnik
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Preissystem (PS) ≠ 1, 14: verminderter Rabatt Unverbindliche Preisempfehlung o. MwSt.
Kommunikations-
technik
0042000042 00
1/5 01
35,52
C Notwendiges Zubehör
Abd. Koaxial-Antennensteckd. 0869 ..
- System 55
D
75
- Flächenschalter
D
152
Merkmale
- 2-fache Durchgangsdose in Stecktechnik.
- IEC-Stecker für UKW (Radio) und DVB-T/T2.
- IEC-Buchse für DVB-S/S2 (SAT).
- DC-Durchlass vom SAT-Anschluss zum Eingang und
bidirektionale Zirkulation zwischen Eingang und Ausgang mit
Überbrückung der Gleichspannung.
- Der Innenleiter wird einfach durch Drücken verbunden, ohne dass
Schrauben erforderlich sind. Innenleiter so mehrfach lösbar.
- Erfüllt Schirmungsklasse A.
Technische Daten
TV Frequenzband
- Frequenzbereich:
5 bis 862 MHz
- Entkopplung:
> 40 dB
- Durchgangsdämpfung:
1,2 dB
- Dämpfung: R/TV-Stecker:
13 dB
SAT-Frequenzband
- Frequenzbereich:
950 bis 2400 MHz
- Entkopplung:
> 35 dB
- Durchgangsdämpfung:
2 dB
- Dämpfung: SAT-Stecker:
14 dB
Einbautiefe:
27 mm
Hinweise
- Geeignet für terrestrischen Empfang, BK- und
Satellitenempfangsanlagen.
0937000937 00
1/5 01
35,49
C Notwendiges Zubehör
Abd. Koaxial-Antennensteckd. 0869 ..
- System 55
D
75
- Flächenschalter
D
152
Merkmale
- Stichleitungsdose mit drei Anschlüssen.
- Der IEC-Stecker für terrestrisches TV ist auf der linken Seite
unten angeordnet, die IEC-Buchse für FM (Radio) auf der rechten
Seite unten und oben in der Mitte befindet sich der F-Anschluss
für Satelliten-TV (SAT).
- Trennfilter für terrestrisches Fernsehen und Satellitenfernsehen
mit hoher Unterdrückungsrate: Das SAT-Signal wird in den
FM-TV-IEC-Anschlüssen gefiltert, das terrestrische FM/TV-Signal
dagegen im Satelliten-F-Anschluss.
- DC-Durchlass vom SAT-Anschluss zum Eingang.
- Der Innenleiter wird einfach durch Drücken verbunden, ohne dass
Schrauben erforderlich sind. Innenleiter so mehrfach lösbar.
- Erfüllt Schirmungsklasse A.
Technische Daten
UKW-Frequenzband
- Frequenzbereich:
87,5 bis 108 MHz
- Entkopplung:
> 10 dB
- :
4 dB
TV Frequenzband
- Frequenzbereich:
125 bis 862 MHz
- Entkopplung:
> 10 dB
- Dämpfung: TV-Stecker:
4 dB
SAT-Frequenzband
- Frequenzbereich:
950 bis 2400 MHz
- Entkopplung:
> 20 dB
- Dämpfung: SAT-Stecker:
1,5 dB
Einbautiefe:
36 mm
Hinweise
- Nur für Schraubbefestigung.
- Achtung! Bauraum für Stecker und Biegeradien beachten.
- Bei Verwendung dieser Steckvorrichtungen besteht für
angeschlossene Geräte eine Leistungsbegrenzung von 15 Watt.
- Installationsempfehlung:
Kaiser Elektronic-Dosen
Unterputz-Montage: Kaiser Best.-Nr.: 1068-02
Hohlwandmontage: Kaiser Best.-Nr.: 9062-94
Betoninstallation: Kaiser Best.-Nr.: 1268-40
Kupplung
Reinweiß glänzend
5695035695 03
1/5 01
30,30
Schwarz matt
5695105695 10
1/5 01
30,30
Schneidklemmtechnik
Reinweiß glänzend
5696035696 03
1/5 01
28,39
Schwarz matt
5696105696 10
1/5 01
28,39
C Notwendiges Zubehör
Einen der nachstehenden Artikel:
Montagerahmen 2648 ..
D
360
Montagerahmen KD 2658 ..
D
360
Technische Daten
Einbautiefe
- Kupplung:
mind. 24 mm
- Schneidklemmtechnik:
35 mm
Hinweise
- Bei Einsätzen mit Kupplungen beachten:
Nicht für Kanalinstallation und Standardgerätedose geeignet.
Anschluss mit Winkelsteckern empfohlen.
Einsatz Antennensteckdose (UD2415ST)
Einsatz Antennensteckdose (SE33ST)
Netzwerktechnik
Einsatz Modular Jack RJ45 Cat.6A 10 Gbit-Ethernet
