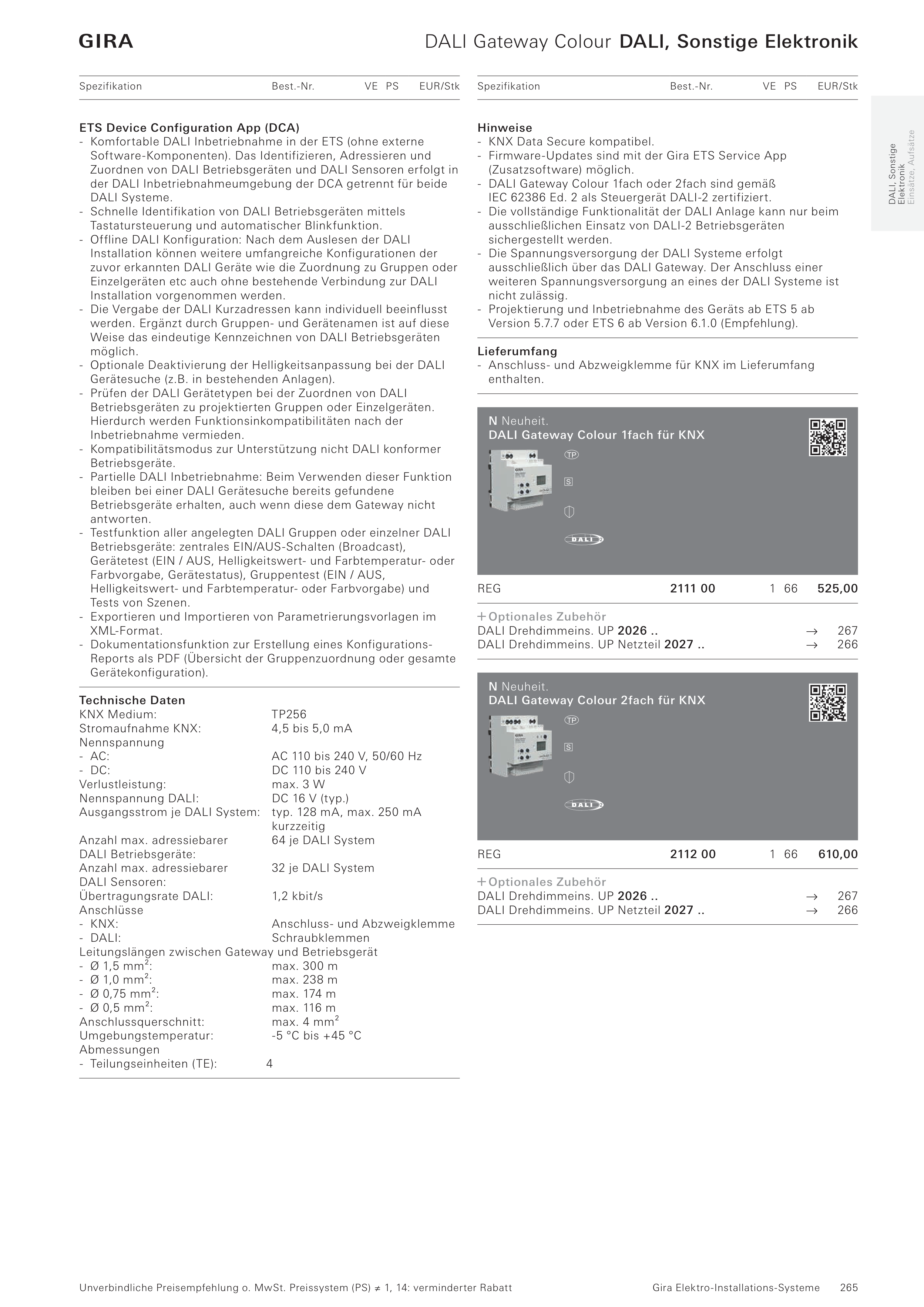

DALI Gateway Colour DALI, Sonstige Elektronik
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Unverbindliche Preisempfehlung o. MwSt. Preissystem (PS) ≠ 1, 14: verminderter Rabatt
DALI, Sonstige
Elektronik
Einsätze, Aufsätze
ETS Device Configuration App (DCA)
- Komfortable DALI Inbetriebnahme in der ETS (ohne externe
Software-Komponenten). Das Identifizieren, Adressieren und
Zuordnen von DALI Betriebsgeräten und DALI Sensoren erfolgt in
der DALI Inbetriebnahmeumgebung der DCA getrennt für beide
DALI Systeme.
- Schnelle Identifikation von DALI Betriebsgeräten mittels
Tastatursteuerung und automatischer Blinkfunktion.
- Offline DALI Konfiguration: Nach dem Auslesen der DALI
Installation können weitere umfangreiche Konfigurationen der
zuvor erkannten DALI Geräte wie die Zuordnung zu Gruppen oder
Einzelgeräten etc auch ohne bestehende Verbindung zur DALI
Installation vorgenommen werden.
- Die Vergabe der DALI Kurzadressen kann individuell beeinflusst
werden. Ergänzt durch Gruppen- und Gerätenamen ist auf diese
Weise das eindeutige Kennzeichnen von DALI Betriebsgeräten
möglich.
- Optionale Deaktivierung der Helligkeitsanpassung bei der DALI
Gerätesuche (z.B. in bestehenden Anlagen).
- Prüfen der DALI Gerätetypen bei der Zuordnen von DALI
Betriebsgeräten zu projektierten Gruppen oder Einzelgeräten.
Hierdurch werden Funktionsinkompatibilitäten nach der
Inbetriebnahme vermieden.
- Kompatibilitätsmodus zur Unterstützung nicht DALI konformer
Betriebsgeräte.
- Partielle DALI Inbetriebnahme: Beim Verwenden dieser Funktion
bleiben bei einer DALI Gerätesuche bereits gefundene
Betriebsgeräte erhalten, auch wenn diese dem Gateway nicht
antworten.
- Testfunktion aller angelegten DALI Gruppen oder einzelner DALI
Betriebsgeräte: zentrales EIN/AUS-Schalten (Broadcast),
Gerätetest (EIN / AUS, Helligkeitswert- und Farbtemperatur- oder
Farbvorgabe, Gerätestatus), Gruppentest (EIN / AUS,
Helligkeitswert- und Farbtemperatur- oder Farbvorgabe) und
Tests von Szenen.
- Exportieren und Importieren von Parametrierungsvorlagen im
XML-Format.
- Dokumentationsfunktion zur Erstellung eines Konfigurations-
Reports als PDF (Übersicht der Gruppenzuordnung oder gesamte
Gerätekonfiguration).
Technische Daten
KNX Medium:
TP256
Stromaufnahme KNX:
4,5 bis 5,0 mA
Nennspannung
- AC:
AC 110 bis 240 V, 50/60 Hz
- DC:
DC 110 bis 240 V
Verlustleistung:
max. 3 W
Nennspannung DALI:
DC 16 V (typ.)
Ausgangsstrom je DALI System:
typ. 128 mA, max. 250 mA
kurzzeitig
Anzahl max. adressiebarer
DALI Betriebsgeräte:
64 je DALI System
Anzahl max. adressiebarer
DALI Sensoren:
32 je DALI System
Übertragungsrate DALI:
1,2 kbit/s
Anschlüsse
- KNX:
Anschluss- und Abzweigklemme
- DALI:
Schraubklemmen
Leitungslängen zwischen Gateway und Betriebsgerät
- Ø 1,5 mm²:
max. 300 m
- Ø 1,0 mm²:
max. 238 m
- Ø 0,75 mm²:
max. 174 m
- Ø 0,5 mm²:
max. 116 m
Anschlussquerschnitt:
max. 4 mm²
Umgebungstemperatur:
-5 °C bis +45 °C
Abmessungen
- Teilungseinheiten (TE):
4
Hinweise
- KNX Data Secure kompatibel.
- Firmware-Updates sind mit der Gira ETS Service App
(Zusatzsoftware) möglich.
- DALI Gateway Colour 1fach oder 2fach sind gemäß
IEC 62386 Ed. 2 als Steuergerät DALI-2 zertifiziert.
- Die vollständige Funktionalität der DALI Anlage kann nur beim
ausschließlichen Einsatz von DALI-2 Betriebsgeräten
sichergestellt werden.
- Die Spannungsversorgung der DALI Systeme erfolgt
ausschließlich über das DALI Gateway. Der Anschluss einer
weiteren Spannungsversorgung an eines der DALI Systeme ist
nicht zulässig.
- Projektierung und Inbetriebnahme des Geräts ab ETS 5 ab
Version 5.7.7 oder ETS 6 ab Version 6.1.0 (Empfehlung).
Lieferumfang
- Anschluss- und Abzweigklemme für KNX im Lieferumfang
enthalten.
REG
2111002111 00
1 66
525,00
C Optionales Zubehör
DALI Drehdimmeins. UP 2026 ..
D
267
DALI Drehdimmeins. UP Netzteil 2027 ..
D
266
REG
2112002112 00
1 66
610,00
C Optionales Zubehör
DALI Drehdimmeins. UP 2026 ..
D
267
DALI Drehdimmeins. UP Netzteil 2027 ..
D
266
N Neuheit.
DALI Gateway Colour 1fach für KNX
N Neuheit.
DALI Gateway Colour 2fach für KNX
