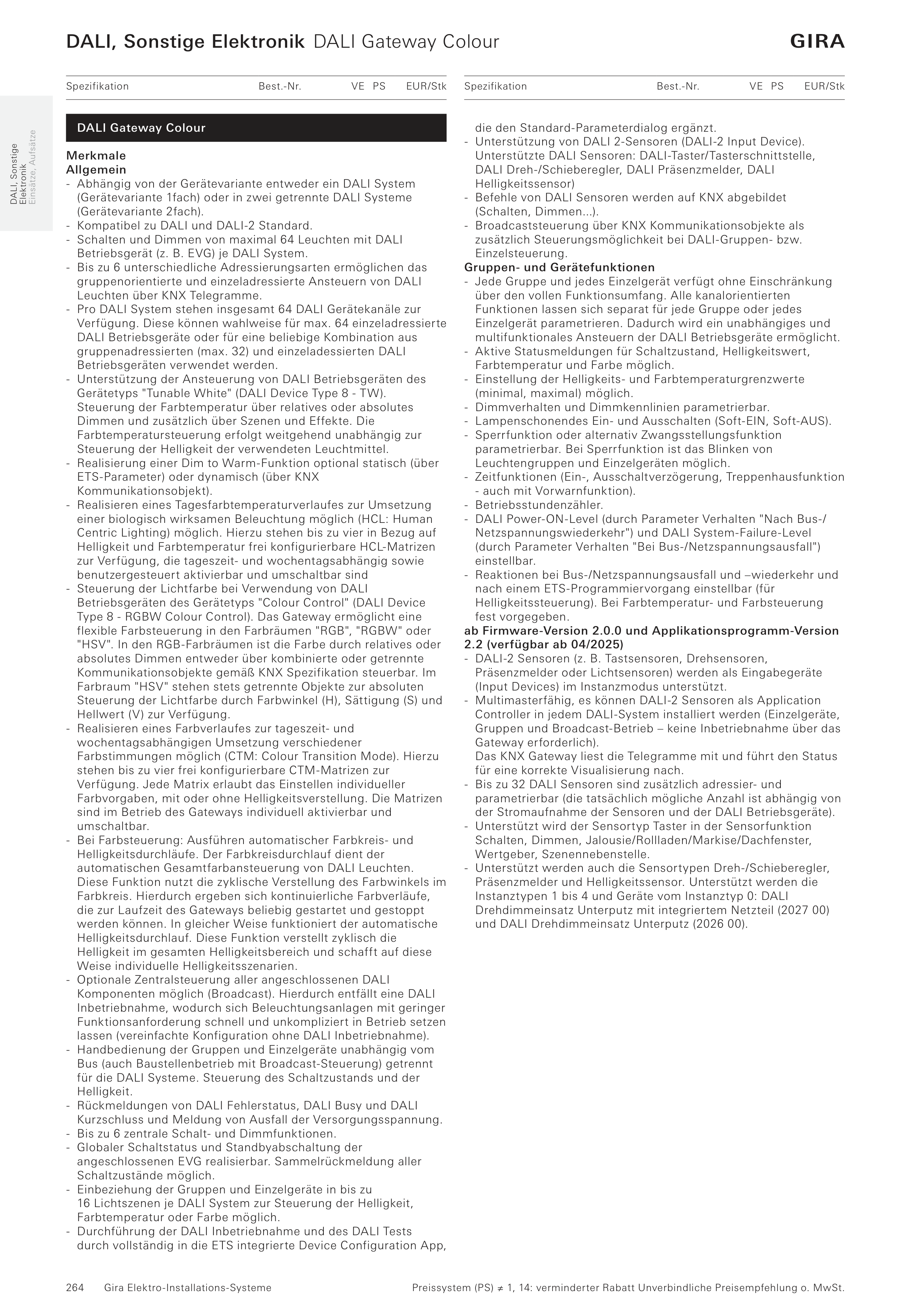

DALI, Sonstige Elektronik DALI Gateway Colour
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Preissystem (PS) ≠ 1, 14: verminderter Rabatt Unverbindliche Preisempfehlung o. MwSt.
DALI, Sonstige
Elektronik
Einsätze, Aufsätze
Merkmale
Allgemein
- Abhängig von der Gerätevariante entweder ein DALI System
(Gerätevariante 1fach) oder in zwei getrennte DALI Systeme
(Gerätevariante 2fach).
- Kompatibel zu DALI und DALI-2 Standard.
- Schalten und Dimmen von maximal 64 Leuchten mit DALI
Betriebsgerät (z. B. EVG) je DALI System.
- Bis zu 6 unterschiedliche Adressierungsarten ermöglichen das
gruppenorientierte und einzeladressierte Ansteuern von DALI
Leuchten über KNX Telegramme.
- Pro DALI System stehen insgesamt 64 DALI Gerätekanäle zur
Verfügung. Diese können wahlweise für max. 64 einzeladressierte
DALI Betriebsgeräte oder für eine beliebige Kombination aus
gruppenadressierten (max. 32) und einzeladessierten DALI
Betriebsgeräten verwendet werden.
- Unterstützung der Ansteuerung von DALI Betriebsgeräten des
Gerätetyps "Tunable White" (DALI Device Type 8 - TW).
Steuerung der Farbtemperatur über relatives oder absolutes
Dimmen und zusätzlich über Szenen und Effekte. Die
Farbtemperatursteuerung erfolgt weitgehend unabhängig zur
Steuerung der Helligkeit der verwendeten Leuchtmittel.
- Realisierung einer Dim to Warm-Funktion optional statisch (über
ETS-Parameter) oder dynamisch (über KNX
Kommunikationsobjekt).
- Realisieren eines Tagesfarbtemperaturverlaufes zur Umsetzung
einer biologisch wirksamen Beleuchtung möglich (HCL: Human
Centric Lighting) möglich. Hierzu stehen bis zu vier in Bezug auf
Helligkeit und Farbtemperatur frei konfigurierbare HCL-Matrizen
zur Verfügung, die tageszeit- und wochentagsabhängig sowie
benutzergesteuert aktivierbar und umschaltbar sind
- Steuerung der Lichtfarbe bei Verwendung von DALI
Betriebsgeräten des Gerätetyps "Colour Control" (DALI Device
Type 8 - RGBW Colour Control). Das Gateway ermöglicht eine
flexible Farbsteuerung in den Farbräumen "RGB", "RGBW" oder
"HSV". In den RGB-Farbräumen ist die Farbe durch relatives oder
absolutes Dimmen entweder über kombinierte oder getrennte
Kommunikationsobjekte gemäß KNX Spezifikation steuerbar. Im
Farbraum "HSV" stehen stets getrennte Objekte zur absoluten
Steuerung der Lichtfarbe durch Farbwinkel (H), Sättigung (S) und
Hellwert (V) zur Verfügung.
- Realisieren eines Farbverlaufes zur tageszeit- und
wochentagsabhängigen Umsetzung verschiedener
Farbstimmungen möglich (CTM: Colour Transition Mode). Hierzu
stehen bis zu vier frei konfigurierbare CTM-Matrizen zur
Verfügung. Jede Matrix erlaubt das Einstellen individueller
Farbvorgaben, mit oder ohne Helligkeitsverstellung. Die Matrizen
sind im Betrieb des Gateways individuell aktivierbar und
umschaltbar.
- Bei Farbsteuerung: Ausführen automatischer Farbkreis- und
Helligkeitsdurchläufe. Der Farbkreisdurchlauf dient der
automatischen Gesamtfarbansteuerung von DALI Leuchten.
Diese Funktion nutzt die zyklische Verstellung des Farbwinkels im
Farbkreis. Hierdurch ergeben sich kontinuierliche Farbverläufe,
die zur Laufzeit des Gateways beliebig gestartet und gestoppt
werden können. In gleicher Weise funktioniert der automatische
Helligkeitsdurchlauf. Diese Funktion verstellt zyklisch die
Helligkeit im gesamten Helligkeitsbereich und schafft auf diese
Weise individuelle Helligkeitsszenarien.
- Optionale Zentralsteuerung aller angeschlossenen DALI
Komponenten möglich (Broadcast). Hierdurch entfällt eine DALI
Inbetriebnahme, wodurch sich Beleuchtungsanlagen mit geringer
Funktionsanforderung schnell und unkompliziert in Betrieb setzen
lassen (vereinfachte Konfiguration ohne DALI Inbetriebnahme).
- Handbedienung der Gruppen und Einzelgeräte unabhängig vom
Bus (auch Baustellenbetrieb mit Broadcast-Steuerung) getrennt
für die DALI Systeme. Steuerung des Schaltzustands und der
Helligkeit.
- Rückmeldungen von DALI Fehlerstatus, DALI Busy und DALI
Kurzschluss und Meldung von Ausfall der Versorgungsspannung.
- Bis zu 6 zentrale Schalt- und Dimmfunktionen.
- Globaler Schaltstatus und Standbyabschaltung der
angeschlossenen EVG realisierbar. Sammelrückmeldung aller
Schaltzustände möglich.
- Einbeziehung der Gruppen und Einzelgeräte in bis zu
16 Lichtszenen je DALI System zur Steuerung der Helligkeit,
Farbtemperatur oder Farbe möglich.
- Durchführung der DALI Inbetriebnahme und des DALI Tests
durch vollständig in die ETS integrierte Device Configuration App,
die den Standard-Parameterdialog ergänzt.
- Unterstützung von DALI 2-Sensoren (DALI-2 Input Device).
Unterstützte DALI Sensoren: DALI-Taster/Tasterschnittstelle,
DALI Dreh-/Schieberegler, DALI Präsenzmelder, DALI
Helligkeitssensor)
- Befehle von DALI Sensoren werden auf KNX abgebildet
(Schalten, Dimmen...).
- Broadcaststeuerung über KNX Kommunikationsobjekte als
zusätzlich Steuerungsmöglichkeit bei DALI-Gruppen- bzw.
Einzelsteuerung.
Gruppen- und Gerätefunktionen
- Jede Gruppe und jedes Einzelgerät verfügt ohne Einschränkung
über den vollen Funktionsumfang. Alle kanalorientierten
Funktionen lassen sich separat für jede Gruppe oder jedes
Einzelgerät parametrieren. Dadurch wird ein unabhängiges und
multifunktionales Ansteuern der DALI Betriebsgeräte ermöglicht.
- Aktive Statusmeldungen für Schaltzustand, Helligkeitswert,
Farbtemperatur und Farbe möglich.
- Einstellung der Helligkeits- und Farbtemperaturgrenzwerte
(minimal, maximal) möglich.
- Dimmverhalten und Dimmkennlinien parametrierbar.
- Lampenschonendes Ein- und Ausschalten (Soft-EIN, Soft-AUS).
- Sperrfunktion oder alternativ Zwangsstellungsfunktion
parametrierbar. Bei Sperrfunktion ist das Blinken von
Leuchtengruppen und Einzelgeräten möglich.
- Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenhausfunktion
- auch mit Vorwarnfunktion).
- Betriebsstundenzähler.
- DALI Power-ON-Level (durch Parameter Verhalten "Nach Bus-/
Netzspannungswiederkehr") und DALI System-Failure-Level
(durch Parameter Verhalten "Bei Bus-/Netzspannungsausfall")
einstellbar.
- Reaktionen bei Bus-/Netzspannungsausfall und –wiederkehr und
nach einem ETS-Programmiervorgang einstellbar (für
Helligkeitssteuerung). Bei Farbtemperatur- und Farbsteuerung
fest vorgegeben.
ab Firmware-Version 2.0.0 und Applikationsprogramm-Version
2.2 (verfügbar ab 04/2025)
- DALI-2 Sensoren (z. B. Tastsensoren, Drehsensoren,
Präsenzmelder oder Lichtsensoren) werden als Eingabegeräte
(Input Devices) im Instanzmodus unterstützt.
- Multimasterfähig, es können DALI-2 Sensoren als Application
Controller in jedem DALI-System installiert werden (Einzelgeräte,
Gruppen und Broadcast-Betrieb – keine Inbetriebnahme über das
Gateway erforderlich).
Das KNX Gateway liest die Telegramme mit und führt den Status
für eine korrekte Visualisierung nach.
- Bis zu 32 DALI Sensoren sind zusätzlich adressier- und
parametrierbar (die tatsächlich mögliche Anzahl ist abhängig von
der Stromaufnahme der Sensoren und der DALI Betriebsgeräte).
- Unterstützt wird der Sensortyp Taster in der Sensorfunktion
Schalten, Dimmen, Jalousie/Rollladen/Markise/Dachfenster,
Wertgeber, Szenennebenstelle.
- Unterstützt werden auch die Sensortypen Dreh-/Schieberegler,
Präsenzmelder und Helligkeitssensor. Unterstützt werden die
Instanztypen 1 bis 4 und Geräte vom Instanztyp 0: DALI
Drehdimmeinsatz Unterputz mit integriertem Netzteil (2027 00)
und DALI Drehdimmeinsatz Unterputz (2026 00).
DALI Gateway Colour
