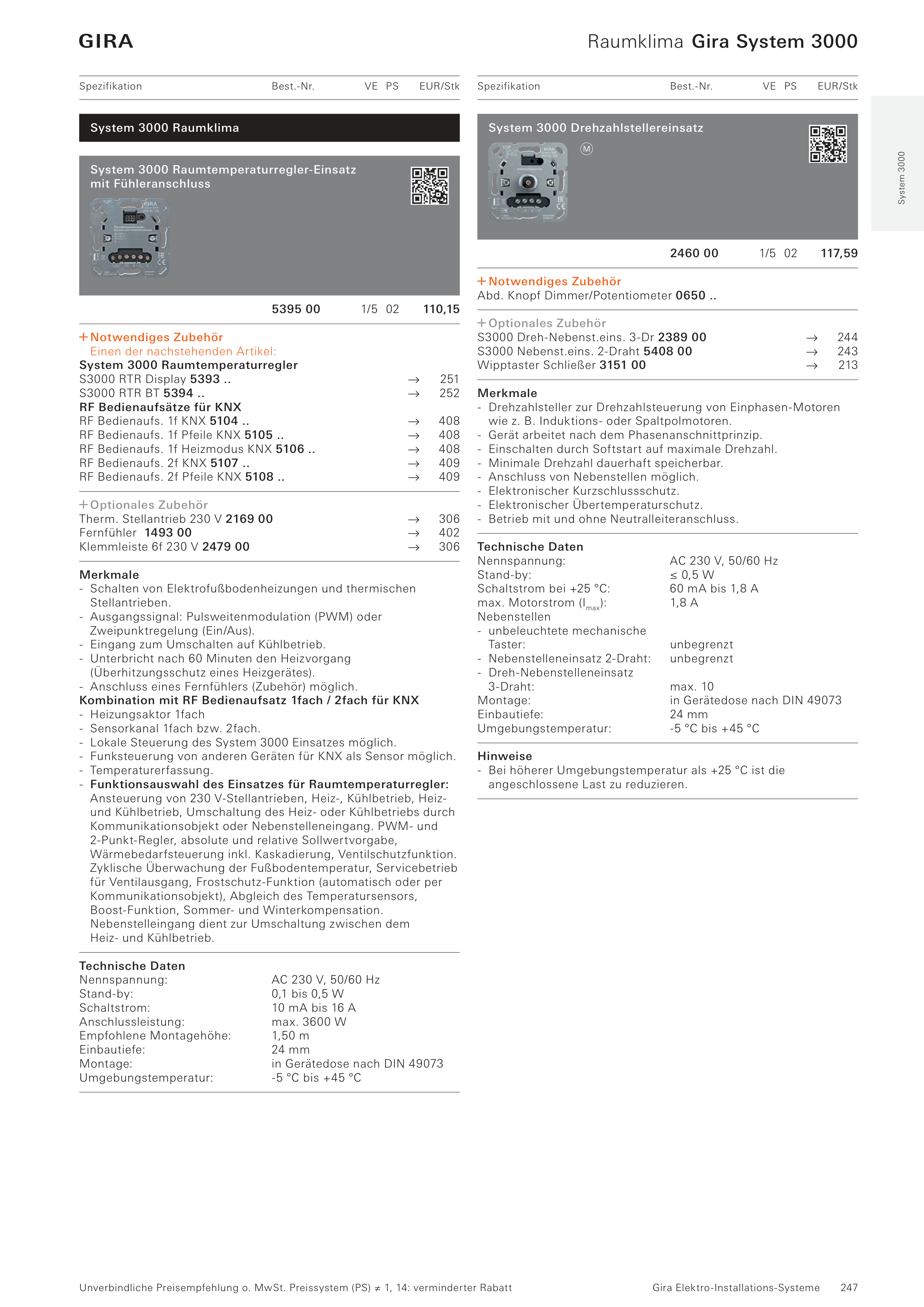

247
Raumklima Gira System 3000
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Unverbindliche Preisempfehlung o. MwSt. Preissystem (PS) ≠ 1, 14: verminderter Rabatt
System 3000
5395005395 00
1/5 02
110,15
C Notwendiges Zubehör
Einen der nachstehenden Artikel:
System 3000 Raumtemperaturregler
S3000 RTR Display 5393 ..
D
251
S3000 RTR BT 5394 ..
D
252
RF Bedienaufsätze für KNX
RF Bedienaufs. 1f KNX 5104 ..
D
408
RF Bedienaufs. 1f Pfeile KNX 5105 ..
D
408
RF Bedienaufs. 1f Heizmodus KNX 5106 ..
D
408
RF Bedienaufs. 2f KNX 5107 ..
D
409
RF Bedienaufs. 2f Pfeile KNX 5108 ..
D
409
C Optionales Zubehör
Therm. Stellantrieb 230 V 2169 00
D
306
Fernfühler 1493 00
D
402
Klemmleiste 6f 230 V 2479 00
D
306
Merkmale
- Schalten von Elektrofußbodenheizungen und thermischen
Stellantrieben.
- Ausgangssignal: Pulsweitenmodulation (PWM) oder
Zweipunktregelung (Ein/Aus).
- Eingang zum Umschalten auf Kühlbetrieb.
- Unterbricht nach 60 Minuten den Heizvorgang
(Überhitzungsschutz eines Heizgerätes).
- Anschluss eines Fernfühlers (Zubehör) möglich.
Kombination mit RF Bedienaufsatz 1fach / 2fach für KNX
- Heizungsaktor 1fach
- Sensorkanal 1fach bzw. 2fach.
- Lokale Steuerung des System 3000 Einsatzes möglich.
- Funksteuerung von anderen Geräten für KNX als Sensor möglich.
- Temperaturerfassung.
- Funktionsauswahl des Einsatzes für Raumtemperaturregler:
Ansteuerung von 230 V-Stellantrieben, Heiz-, Kühlbetrieb, Heiz-
und Kühlbetrieb, Umschaltung des Heiz- oder Kühlbetriebs durch
Kommunikationsobjekt oder Nebenstelleneingang. PWM- und
2-Punkt-Regler, absolute und relative Sollwertvorgabe,
Wärmebedarfsteuerung inkl. Kaskadierung, Ventilschutzfunktion.
Zyklische Überwachung der Fußbodentemperatur, Servicebetrieb
für Ventilausgang, Frostschutz-Funktion (automatisch oder per
Kommunikationsobjekt), Abgleich des Temperatursensors,
Boost-Funktion, Sommer- und Winterkompensation.
Nebenstelleingang dient zur Umschaltung zwischen dem
Heiz- und Kühlbetrieb.
Technische Daten
Nennspannung:
AC 230 V, 50/60 Hz
Stand-by:
0,1 bis 0,5 W
Schaltstrom:
10 mA bis 16 A
Anschlussleistung:
max. 3600 W
Empfohlene Montagehöhe:
1,50 m
Einbautiefe:
24 mm
Montage:
in Gerätedose nach DIN 49073
Umgebungstemperatur:
-5 °C bis +45 °C
2460002460 00
1/5 02
117,59
C Notwendiges Zubehör
Abd. Knopf Dimmer/Potentiometer 0650 ..
C Optionales Zubehör
S3000 Dreh-Nebenst.eins. 3-Dr 2389 00
D
244
S3000 Nebenst.eins. 2-Draht 5408 00
D
243
Wipptaster Schließer 3151 00
D
213
Merkmale
- Drehzahlsteller zur Drehzahlsteuerung von Einphasen-Motoren
wie z. B. Induktions- oder Spaltpolmotoren.
- Gerät arbeitet nach dem Phasenanschnittprinzip.
- Einschalten durch Softstart auf maximale Drehzahl.
- Minimale Drehzahl dauerhaft speicherbar.
- Anschluss von Nebenstellen möglich.
- Elektronischer Kurzschlussschutz.
- Elektronischer Übertemperaturschutz.
- Betrieb mit und ohne Neutralleiteranschluss.
Technische Daten
Nennspannung:
AC 230 V, 50/60 Hz
Stand-by:
≤ 0,5 W
Schaltstrom bei +25 °C:
60 mA bis 1,8 A
max. Motorstrom (Imax):
1,8 A
Nebenstellen
- unbeleuchtete mechanische
Taster:
unbegrenzt
- Nebenstelleneinsatz 2-Draht:
unbegrenzt
- Dreh-Nebenstelleneinsatz
3-Draht:
max. 10
Montage:
in Gerätedose nach DIN 49073
Einbautiefe:
24 mm
Umgebungstemperatur:
-5 °C bis +45 °C
Hinweise
- Bei höherer Umgebungstemperatur als +25 °C ist die
angeschlossene Last zu reduzieren.
System 3000 Raumklima
System 3000 Raumtemperaturregler-Einsatz
mit Fühleranschluss
System 3000 Drehzahlstellereinsatz
