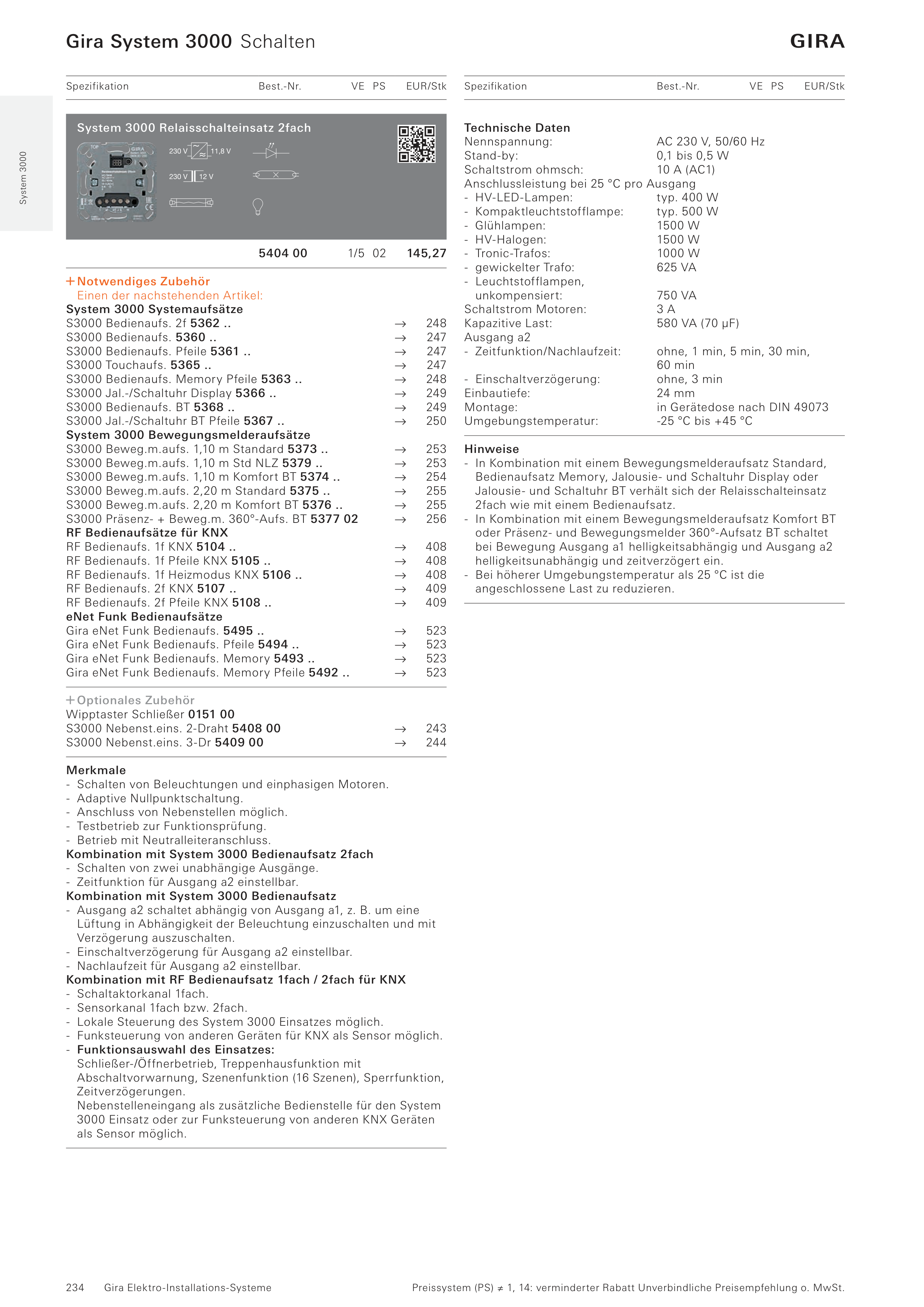

Gira System 3000 Schalten
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Preissystem (PS) ≠ 1, 14: verminderter Rabatt Unverbindliche Preisempfehlung o. MwSt.
System 3000
5404005404 00
1/5 02
145,27
C Notwendiges Zubehör
Einen der nachstehenden Artikel:
System 3000 Systemaufsätze
S3000 Bedienaufs. 2f 5362 ..
D
248
S3000 Bedienaufs. 5360 ..
D
247
S3000 Bedienaufs. Pfeile 5361 ..
D
247
S3000 Touchaufs. 5365 ..
D
247
S3000 Bedienaufs. Memory Pfeile 5363 ..
D
248
S3000 Jal.-/Schaltuhr Display 5366 ..
D
249
S3000 Bedienaufs. BT 5368 ..
D
249
S3000 Jal.-/Schaltuhr BT Pfeile 5367 ..
D
250
System 3000 Bewegungsmelderaufsätze
S3000 Beweg.m.aufs. 1,10 m Standard 5373 ..
D
253
S3000 Beweg.m.aufs. 1,10 m Std NLZ 5379 ..
D
253
S3000 Beweg.m.aufs. 1,10 m Komfort BT 5374 ..
D
254
S3000 Beweg.m.aufs. 2,20 m Standard 5375 ..
D
255
S3000 Beweg.m.aufs. 2,20 m Komfort BT 5376 ..
D
255
S3000 Präsenz- + Beweg.m. 360°-Aufs. BT 5377 02
D
256
RF Bedienaufsätze für KNX
RF Bedienaufs. 1f KNX 5104 ..
D
408
RF Bedienaufs. 1f Pfeile KNX 5105 ..
D
408
RF Bedienaufs. 1f Heizmodus KNX 5106 ..
D
408
RF Bedienaufs. 2f KNX 5107 ..
D
409
RF Bedienaufs. 2f Pfeile KNX 5108 ..
D
409
eNet Funk Bedienaufsätze
Gira eNet Funk Bedienaufs. 5495 ..
D
523
Gira eNet Funk Bedienaufs. Pfeile 5494 ..
D
523
Gira eNet Funk Bedienaufs. Memory 5493 ..
D
523
Gira eNet Funk Bedienaufs. Memory Pfeile 5492 ..
D
523
C Optionales Zubehör
Wipptaster Schließer 0151 00
S3000 Nebenst.eins. 2-Draht 5408 00
D
243
S3000 Nebenst.eins. 3-Dr 5409 00
D
244
Merkmale
- Schalten von Beleuchtungen und einphasigen Motoren.
- Adaptive Nullpunktschaltung.
- Anschluss von Nebenstellen möglich.
- Testbetrieb zur Funktionsprüfung.
- Betrieb mit Neutralleiteranschluss.
Kombination mit System 3000 Bedienaufsatz 2fach
- Schalten von zwei unabhängige Ausgänge.
- Zeitfunktion für Ausgang a2 einstellbar.
Kombination mit System 3000 Bedienaufsatz
- Ausgang a2 schaltet abhängig von Ausgang a1, z. B. um eine
Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit
Verzögerung auszuschalten.
- Einschaltverzögerung für Ausgang a2 einstellbar.
- Nachlaufzeit für Ausgang a2 einstellbar.
Kombination mit RF Bedienaufsatz 1fach / 2fach für KNX
- Schaltaktorkanal 1fach.
- Sensorkanal 1fach bzw. 2fach.
- Lokale Steuerung des System 3000 Einsatzes möglich.
- Funksteuerung von anderen Geräten für KNX als Sensor möglich.
- Funktionsauswahl des Einsatzes:
Schließer-/Öffnerbetrieb, Treppenhausfunktion mit
Abschaltvorwarnung, Szenenfunktion (16 Szenen), Sperrfunktion,
Zeitverzögerungen.
Nebenstelleneingang als zusätzliche Bedienstelle für den System
3000 Einsatz oder zur Funksteuerung von anderen KNX Geräten
als Sensor möglich.
Technische Daten
Nennspannung:
AC 230 V, 50/60 Hz
Stand-by:
0,1 bis 0,5 W
Schaltstrom ohmsch:
10 A (AC1)
Anschlussleistung bei 25 °C pro Ausgang
- HV-LED-Lampen:
typ. 400 W
- Kompaktleuchtstofflampe:
typ. 500 W
- Glühlampen:
1500 W
- HV-Halogen:
1500 W
- Tronic-Trafos:
1000 W
- gewickelter Trafo:
625 VA
- Leuchtstofflampen,
unkompensiert:
750 VA
Schaltstrom Motoren:
3 A
Kapazitive Last:
580 VA (70 µF)
Ausgang a2
- Zeitfunktion/Nachlaufzeit:
ohne, 1 min, 5 min, 30 min,
60 min
- Einschaltverzögerung:
ohne, 3 min
Einbautiefe:
24 mm
Montage:
in Gerätedose nach DIN 49073
Umgebungstemperatur:
-25 °C bis +45 °C
Hinweise
- In Kombination mit einem Bewegungsmelderaufsatz Standard,
Bedienaufsatz Memory, Jalousie- und Schaltuhr Display oder
Jalousie- und Schaltuhr BT verhält sich der Relaisschalteinsatz
2fach wie mit einem Bedienaufsatz.
- In Kombination mit einem Bewegungsmelderaufsatz Komfort BT
oder Präsenz- und Bewegungsmelder 360°-Aufsatz BT schaltet
bei Bewegung Ausgang a1 helligkeitsabhängig und Ausgang a2
helligkeitsunabhängig und zeitverzögert ein.
- Bei höherer Umgebungstemperatur als 25 °C ist die
angeschlossene Last zu reduzieren.
System 3000 Relaisschalteinsatz 2fach
