Unterputz-Einsätze, Zubehör
Gira Elektro-Installations-Systeme

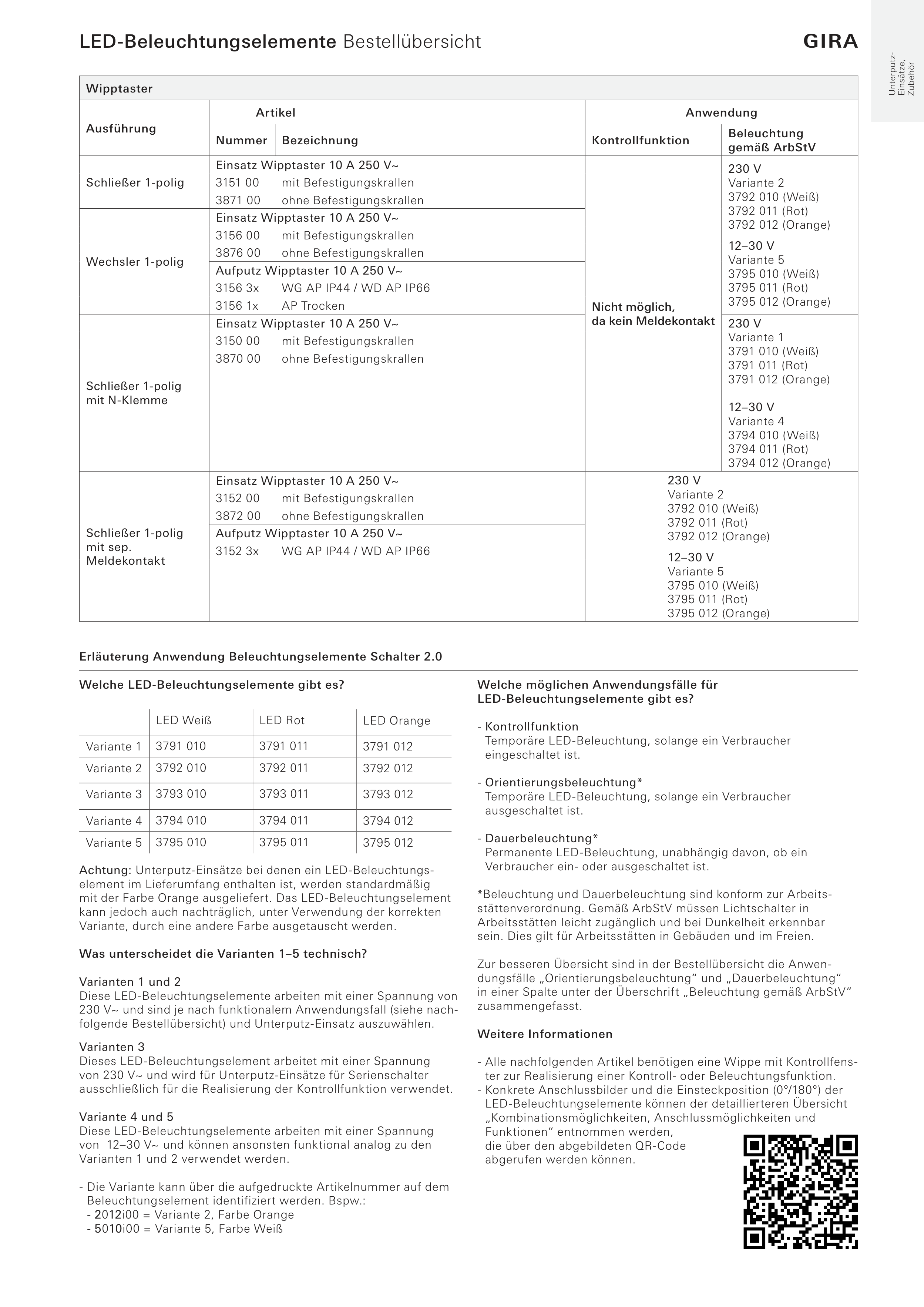

LED-Beleuchtungselemente Bestellübersicht
Wipptaster
Ausführung
Artikel
Anwendung
Nummer
Bezeichnung
Kontrollfunktion
Beleuchtung
gemäß ArbStV
Schließer 1-polig
Einsatz Wipptaster 10 A 250 V~
Nicht möglich,
da kein Meldekontakt
230 V
Variante 2
3792 010 (Weiß)
3792 011 (Rot)
3792 012 (Orange)
12–30 V
Variante 5
3795 010 (Weiß)
3795 011 (Rot)
3795 012 (Orange)
3151 00
mit Befestigungskrallen
3871 00
ohne Befestigungskrallen
Wechsler 1-polig
Einsatz Wipptaster 10 A 250 V~
3156 00
mit Befestigungskrallen
3876 00
ohne Befestigungskrallen
Aufputz Wipptaster 10 A 250 V~
3156 3x
WG AP IP44 / WD AP IP66
3156 1x
AP Trocken
Schließer 1-polig
mit N-Klemme
Einsatz Wipptaster 10 A 250 V~
230 V
Variante 1
3791 010 (Weiß)
3791 011 (Rot)
3791 012 (Orange)
12–30 V
Variante 4
3794 010 (Weiß)
3794 011 (Rot)
3794 012 (Orange)
3150 00
mit Befestigungskrallen
3870 00
ohne Befestigungskrallen
Schließer 1-polig
mit sep.
Meldekontakt
Einsatz Wipptaster 10 A 250 V~
230 V
Variante 2
3792 010 (Weiß)
3792 011 (Rot)
3792 012 (Orange)
12–30 V
Variante 5
3795 010 (Weiß)
3795 011 (Rot)
3795 012 (Orange)
3152 00
mit Befestigungskrallen
3872 00
ohne Befestigungskrallen
Aufputz Wipptaster 10 A 250 V~
3152 3x
WG AP IP44 / WD AP IP66
Erläuterung Anwendung Beleuchtungselemente Schalter 2.0
Welche LED-Beleuchtungselemente gibt es?
LED Weiß
LED Rot
LED Orange
Variante 1
3791 010
3791 011
3791 012
Variante 2
3792 010
3792 011
3792 012
Variante 3
3793 010
3793 011
3793 012
Variante 4
3794 010
3794 011
3794 012
Variante 5
3795 010
3795 011
3795 012
Achtung: Unterputz-Einsätze bei denen ein LED-Beleuchtungs-
element im Lieferumfang enthalten ist, werden standardmäßig
mit der Farbe Orange ausgeliefert. Das LED-Beleuchtungselement
kann jedoch auch nachträglich, unter Verwendung der korrekten
Variante, durch eine andere Farbe ausgetauscht werden.
Was unterscheidet die Varianten 1–5 technisch?
Varianten 1 und 2
Diese LED-Beleuchtungselemente arbeiten mit einer Spannung von
230 V~ und sind je nach funktionalem Anwendungsfall (siehe nach-
folgende Bestellübersicht) und Unterputz-Einsatz auszuwählen.
Varianten 3
Dieses LED-Beleuchtungselement arbeitet mit einer Spannung
von 230 V~ und wird für Unterputz-Einsätze für Serienschalter
ausschließlich für die Realisierung der Kontrollfunktion verwendet.
Variante 4 und 5
Diese LED-Beleuchtungselemente arbeiten mit einer Spannung
von 12–30 V~ und können ansonsten funktional analog zu den
Varianten 1 und 2 verwendet werden.
- Die Variante kann über die aufgedruckte Artikelnummer auf dem
Beleuchtungselement identifiziert werden. Bspw.:
- 2012i00 = Variante 2, Farbe Orange
- 5010i00 = Variante 5, Farbe Weiß
Welche möglichen Anwendungsfälle für
LED-Beleuchtungselemente gibt es?
- Kontrollfunktion
Temporäre LED-Beleuchtung, solange ein Verbraucher
eingeschaltet ist.
- Orientierungsbeleuchtung*
Temporäre LED-Beleuchtung, solange ein Verbraucher
ausgeschaltet ist.
- Dauerbeleuchtung*
Permanente LED-Beleuchtung, unabhängig davon, ob ein
Verbraucher ein- oder ausgeschaltet ist.
*Beleuchtung und Dauerbeleuchtung sind konform zur Arbeits-
stättenverordnung. Gemäß ArbStV müssen Lichtschalter in
Arbeitsstätten leicht zugänglich und bei Dunkelheit erkennbar
sein. Dies gilt für Arbeitsstätten in Gebäuden und im Freien.
Zur besseren Übersicht sind in der Bestellübersicht die Anwen-
dungsfälle „Orientierungsbeleuchtung“ und „Dauerbeleuchtung“
in einer Spalte unter der Überschrift „Beleuchtung gemäß ArbStV“
zusammengefasst.
Weitere Informationen
- Alle nachfolgenden Artikel benötigen eine Wippe mit Kontrollfens-
ter zur Realisierung einer Kontroll- oder Beleuchtungsfunktion.
- Konkrete Anschlussbilder und die Einsteckposition (0°/180°) der
LED-Beleuchtungselemente können der detaillierteren Übersicht
„Kombinationsmöglichkeiten, Anschlussmöglichkeiten und
Funktionen“ entnommen werden,
die über den abgebildeten QR-Code
abgerufen werden können.
Unterputz-
Einsätze,
Zubehör
Wipp- und Tastschalter ohne Kontrollfunktion
Ausführung
Artikel
Anwendung
Nummer
Bezeichnung
Kontrollfunktion
Beleuchtung
gemäß ArbStV
Universal-Aus-
Wechselschalter
Einsatz Wippschalter 10 AX 250 V~
Nicht möglich,
da keine N-Klemme
230 V
Variante 1
3791 010 (Weiß)
3791 011 (Rot)
3791 012 (Orange)
12–30 V
Variante 4
3794 010 (Weiß)
3794 011 (Rot)
3794 012 (Orange)
3106 00
mit Befestigungskrallen
3816 00
ohne Befestigungskrallen
Aufputz Wippschalter 10 AX 250 V~
3106 3x
WG AP IP44 / WD AP IP66
Einsatz Wippschalter 16 AX 250 V~
3176 00
mit Befestigungskrallen
Einsatz Tastschalter 10 AX 250 V~
3126 00
mit Befestigungskrallen
3836 00
ohne Befestigungskrallen
Kreuzschalter
Einsatz Tastschalter 10 AX 250 V~
3127 00
mit Befestigungskrallen
3837 00
ohne Befestigungskrallen
Einsatz Wippschalter 10 AX 250 V~
3107 00
mit Befestigungskrallen
3817 00
ohne Befestigungskrallen
Aufputz Wippschalter 10 AX 250 V~
3107 3x
WG AP IP44
Ausschalter 2-polig
Einsatz Wippschalter 10 AX 250 V~
230 V
Variante 1
3791 010 (Weiß)
3791 011 (Rot)
3791 012 (Orange)
12–30 V
Variante 4
3794 010 (Weiß)
3794 011 (Rot)
3794 012 (Orange)
3102 00
mit Befestigungskrallen
3812 00
ohne Befestigungskrallen
Aufputz Wippschalter 10 AX 250 V~
3102 3x
WG AP IP44 / WD AP IP66
Wipp- und Tastschalter mit Kontrollfunktion
Ausführung
Artikel
Anwendung
Nummer
Bezeichnung
Kontrollfunktion
Beleuchtung
gemäß ArbStV
Universal-Aus-
Wechselschalter
mit N-Klemme
Einsatz Wipp-Kontrollschalter 10 AX 250 V~
230 V
Variante 2
3792 010 (Weiß)
3792 011 (Rot)
3792 012 (Orange
im Lieferumfang
enthalten)
12–30 V
Variante 5
3795 010 (Weiß)
3795 011 (Rot)
3795 012 (Orange)
230 V
Variante 1
3791 010 (Weiß)
3791 011 (Rot)
3791 012 (Orange)
12–30 V
Variante 4
3794 010 (Weiß)
3794 011 (Rot)
3794 012 (Orange)
3116 00
mit Befestigungskrallen
3826 00
ohne Befestigungskrallen
Aufputz Wipp-Kontrollschalter 10 AX 250 V~
3116 3x
WG AP IP44 / WD AP IP66
3116 1x
AP Trocken
Einsatz Wipp-Kontrollschalter 16 AX 250 V~
3186 00
mit Befestigungskrallen
Aufputz Wipp-Kontrollschalter 16 AX 250 V~
3186 30
WG AP IP44
Einsatz Tast-Kontrollschalter 10 AX 250 V~
3136 00
mit Befestigungskrallen
Serienschalter
Einsatz Tast-Kontrollschalter 10 AX 250 V~
230 V
Variante 3
3793 010 (Weiß)
3793 011 (Rot)
3793 012 (Orange
im Lieferumfang
enthalten)
Nicht möglich
3135 00
mit Befestigungskrallen
3845 00
ohne Befestigungskrallen
Einsatz Wipp-Kontrollschalter 10 AX 250 V~
3115 00
mit Befestigungskrallen
3825 00
ohne Befestigungskrallen
Ausschalter 2-polig
Einsatz Wipp-Kontrollschalter 10 AX 250 V~
230 V
Variante 1
3791 010 (Weiß)
3791 011 (Rot)
3791 012 (Orange im
Lieferumfang enthalten)
12–30 V
Variante 4
3794 010 (Weiß)
3794 011 (Rot)
3794 012 (Orange)
3112 00
mit Befestigungskrallen
3822 00
ohne Befestigungskrallen
Aufputz Wipp-Kontrollschalter 10 AX 250 V~
3112 3x
WG AP IP44
Einsatz Tast-Kontrollschalter 10 AX 250 V~
3122 00
mit Befestigungskrallen
3842 00
ohne Befestigungskrallen
LED-Beleuchtungselemente Bestellübersicht
