199
86,3
56
52,8
86,8
56
106,5
86,3
90,8
108,3
158,2
52,8
45°
Gira Profil 55 — Die Erweiterungsinstallation auf der Wand.
Merkmale
- Bedarfsgerechte Anpassung mit über 300 Funktionen aus
dem Gira System 55.
- Geeignet für senkrechte und waagerechte Installation.
- Einfache nachträgliche Erweiterung vorhandener Elektro-
installationen ohne die Wände zu öffnen.
- Bei einem Umzug lassen sich die Profile leicht demontieren
und in den neuen Räumlichkeiten erneut einsetzen.
- Ausführungen mit Befestigungswinkeln für die Installation
unter Hängeschränken, auf Schreibtischen oder Werkbänken.
- Seitliche und rückseitige Leitungseinführungen zur bequemen
Verlegung der Elektroinstallation.
Technische Daten
Plattform:
System 55
Material:
Aluminium
Installationsart:
Aufputz
Schutzart:
IP20
Abmessungen in mm
Profil 55 1fach:
B 87
H 86
T 53
Profil 55 2fach / Profil 55 2fach
mit mittiger Leitungszuführung: B 158
H 86
T 53
Profil 55 3fach / Profil 55 3fach
mit mittiger Leitungszuführung: B 230
H 86
T 53
Profil 55 5fach:
B 372
H 86
T 53
Profil 55 5fach /
Profil 55 5fach 600 mm:
B 587
H 86
T 53
Profil 55 8fach:
B 587
H 86
T 53
Abmessungen in mm
[Gira Profil 55 mit Befestigungswinkel/Standfuß]
Profil 55 2fach:
B 158
H 107
T 107
Profil 55 3fach:
B 230
H 107
T 107
Profil 55 5fach /
Profil 55 5fach 600 mm:
B 587
H 107
T 107
Profil 55 8fach:
B 587
H 107
T 107
Varianten
Aluminium
Reinweiß
(lackiert)
Aluminium

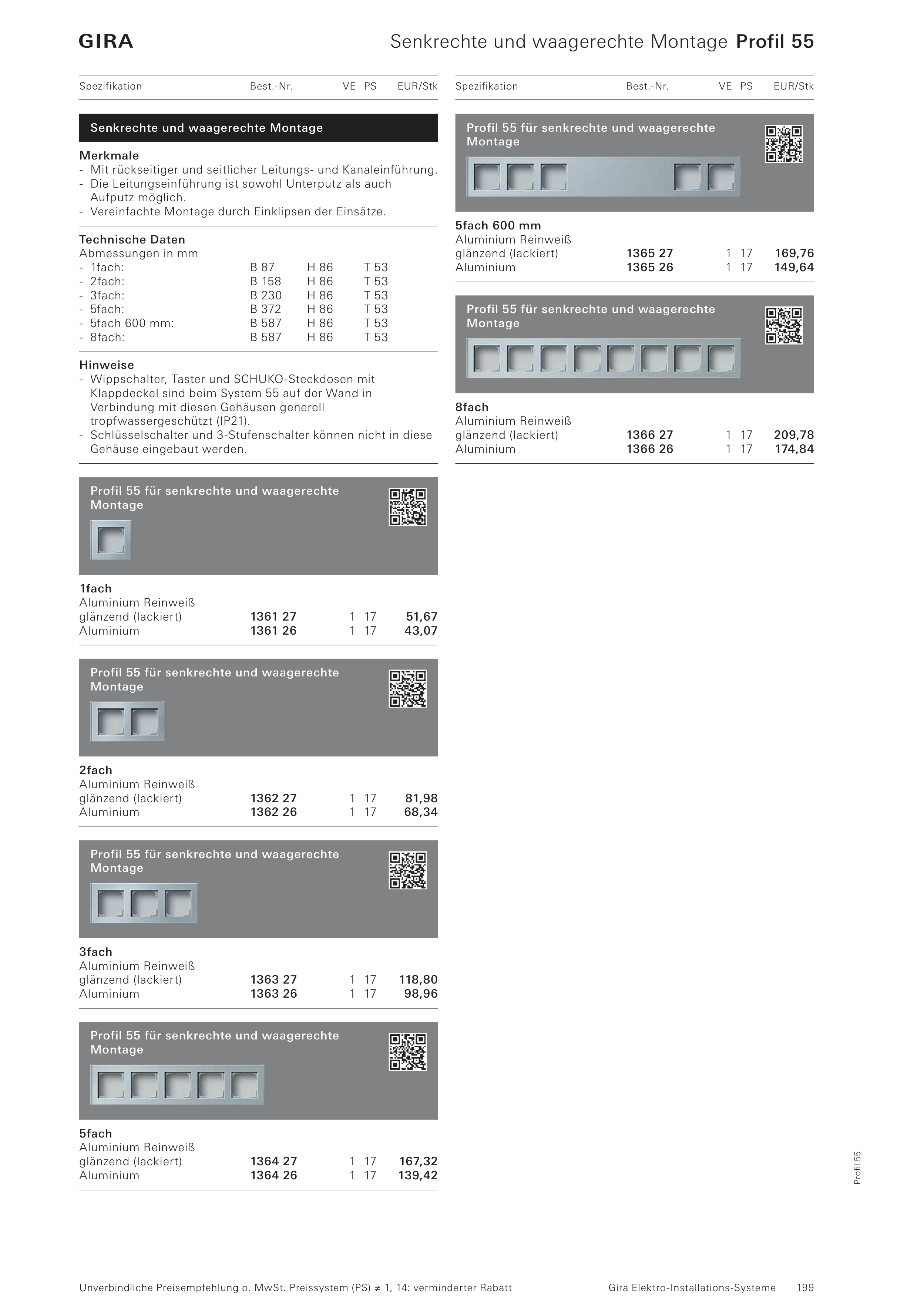

Senkrechte und waagerechte Montage Profil 55
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Spezifikation
Best.-Nr.
VE
PS
EUR/Stk
Gira Elektro-Installations-Systeme
Unverbindliche Preisempfehlung o. MwSt. Preissystem (PS) ≠ 1, 14: verminderter Rabatt
Profil 55
Merkmale
- Mit rückseitiger und seitlicher Leitungs- und Kanaleinführung.
- Die Leitungseinführung ist sowohl Unterputz als auch
Aufputz möglich.
- Vereinfachte Montage durch Einklipsen der Einsätze.
Technische Daten
Abmessungen in mm
- 1fach:
B 87
H 86
T 53
- 2fach:
B 158
H 86
T 53
- 3fach:
B 230
H 86
T 53
- 5fach:
B 372
H 86
T 53
- 5fach 600 mm:
B 587
H 86
T 53
- 8fach:
B 587
H 86
T 53
Hinweise
- Wippschalter, Taster und SCHUKO-Steckdosen mit
Klappdeckel sind beim System 55 auf der Wand in
Verbindung mit diesen Gehäusen generell
tropfwassergeschützt (IP21).
- Schlüsselschalter und 3-Stufenschalter können nicht in diese
Gehäuse eingebaut werden.
1fach
Aluminium Reinweiß
glänzend (lackiert)
1361271361 27
1 17
51,67
Aluminium
1361261361 26
1 17
43,07
2fach
Aluminium Reinweiß
glänzend (lackiert)
1362271362 27
1 17
81,98
Aluminium
1362261362 26
1 17
68,34
3fach
Aluminium Reinweiß
glänzend (lackiert)
1363271363 27
1 17
118,80
Aluminium
1363261363 26
1 17
98,96
5fach
Aluminium Reinweiß
glänzend (lackiert)
1364271364 27
1 17
167,32
Aluminium
1364261364 26
1 17
139,42
5fach 600 mm
Aluminium Reinweiß
glänzend (lackiert)
1365271365 27
1 17
169,76
Aluminium
1365261365 26
1 17
149,64
8fach
Aluminium Reinweiß
glänzend (lackiert)
1366271366 27
1 17
209,78
Aluminium
1366261366 26
1 17
174,84
Senkrechte und waagerechte Montage
Profil 55 für senkrechte und waagerechte
Montage
Profil 55 für senkrechte und waagerechte
Montage
Profil 55 für senkrechte und waagerechte
Montage
Profil 55 für senkrechte und waagerechte
Montage
Profil 55 für senkrechte und waagerechte
Montage
Profil 55 für senkrechte und waagerechte
Montage
