Gira Elektro-Installations-Systeme
Aufputz IP44
76
80,5
31
58,5
42

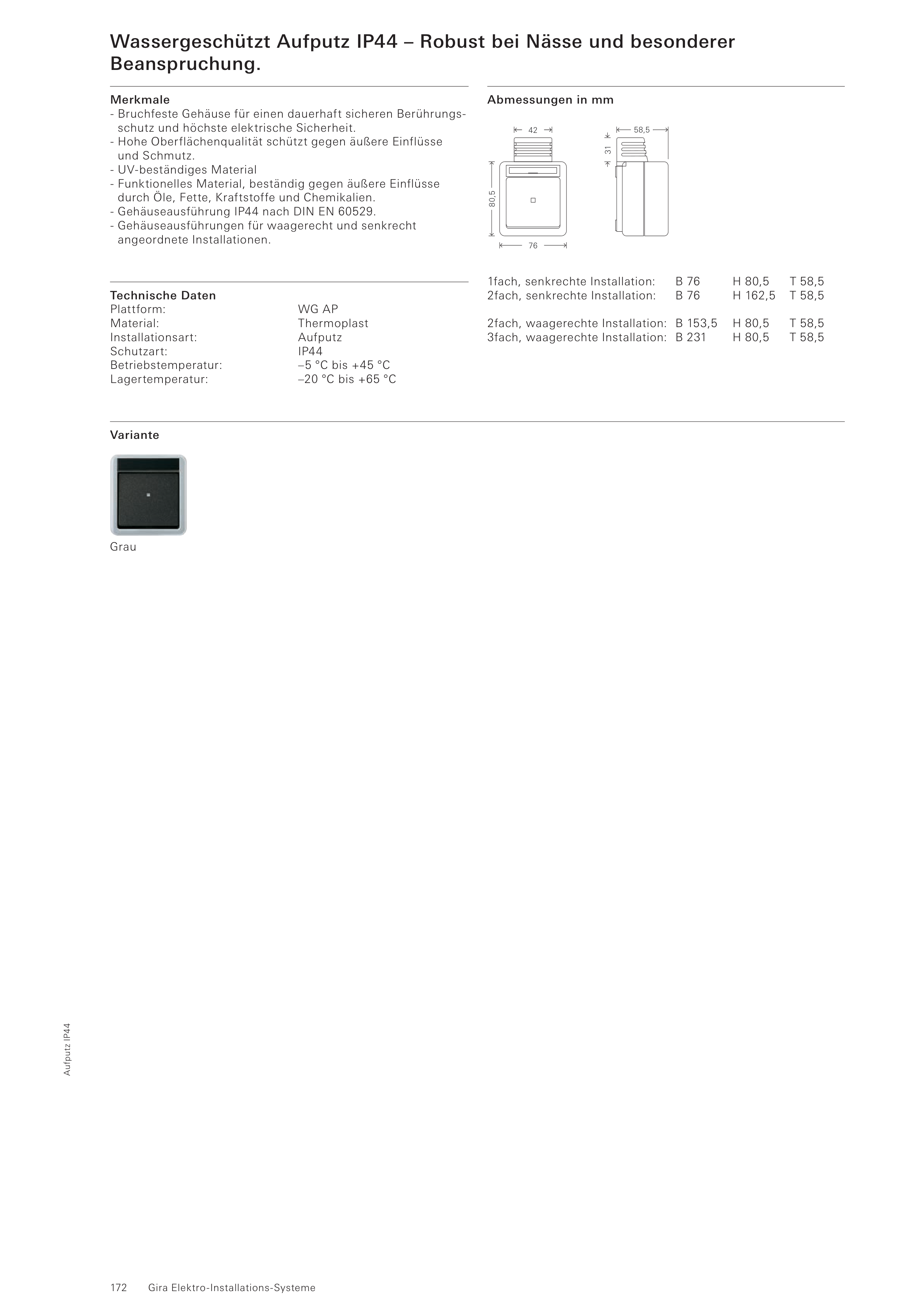

Wassergeschützt Aufputz IP44 – Robust bei Nässe und besonderer
Beanspruchung.
Merkmale
- Bruchfeste Gehäuse für einen dauerhaft sicheren Berührungs-
schutz und höchste elektrische Sicherheit.
- Hohe Oberflächenqualität schützt gegen äußere Einflüsse
und Schmutz.
- UV-beständiges Material
- Funktionelles Material, beständig gegen äußere Einflüsse
durch Öle, Fette, Kraftstoffe und Chemikalien.
- Gehäuseausführung IP44 nach DIN EN 60529.
- Gehäuseausführungen für waagerecht und senkrecht
ange ordnete Installationen.
Technische Daten
Plattform:
WG AP
Material:
Thermoplast
Installationsart:
Aufputz
Schutzart:
IP44
Betriebstemperatur:
–5 °C bis +45 °C
Lagertemperatur:
–20 °C bis +65 °C
Variante
Abmessungen in mm
1fach, senkrechte Installation:
B 76
H 80,5
T 58,5
2fach, senkrechte Installation:
B 76
H 162,5
T 58,5
2fach, waagerechte Installation: B 153,5
H 80,5
T 58,5
3fach, waagerechte Installation: B 231
H 80,5
T 58,5
Grau
Neue Gira Schaltergeneration.
Technische Merkmale
- Schwimmende Schaltwippe bewirkt automatische und präzise
Positionierung der Wippe im Rahmen.
- Spannungsprüfung von vorn möglich.
- Einheitliche Abisolierlänge (11 mm) für Schalter und Steck-
dosen sorgt für eine schnellere, effizientere Montage.
- Verwendbarkeit von starrem und flexiblem Leitergut möglich.
- Gut zugängliche Lösehebel.
- Bruchsicherer Thermoplastsockel.
- Standardmäßig LED-Beleuchtungselemente von vorn
einsetzbar.
- Durch 180°-Drehung des Beleuchtungsele mentes kann
je nach Schalter zwischen Kontrollbeleuchtung und Dauer-
beleuchtung gewechselt werden.
Bisherige
Best.-Nr.
Neue
Best.-Nr.
0102xx
3102xx
0105xx
3105xx
0106xx
3106xx
0107xx
3107xx
0112xx
3112xx
0116xx
3116xx
0152xx
3152xx
0155xx
3153xx
0156xx
3156xx
015635
315635
020630
320630
