132
Gira Elektro-Installations-Systeme
Flächenschalter
10,6
83,3
83,3
43,5
83,5
83,5

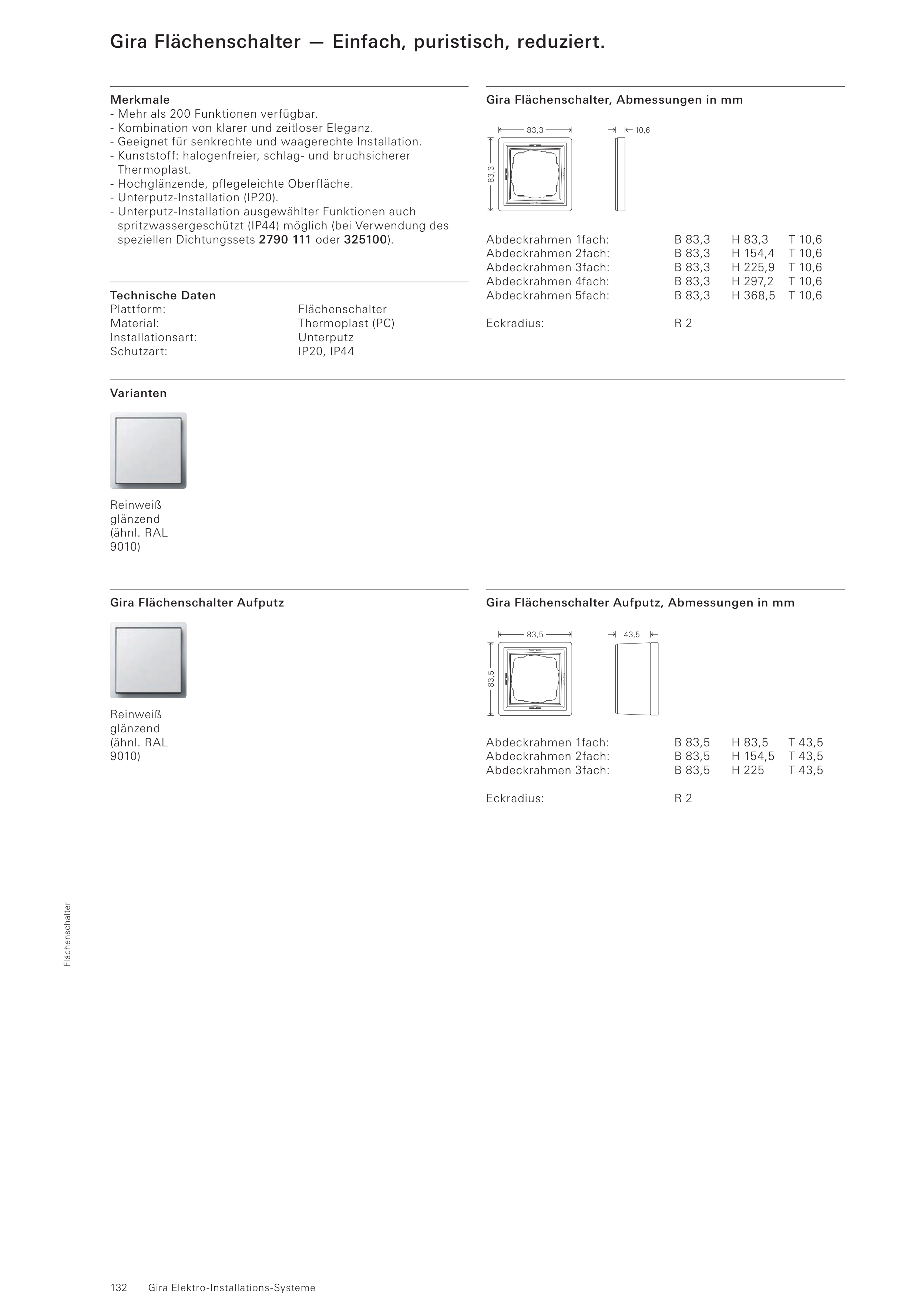

Gira Flächenschalter — Einfach, puristisch, reduziert.
Merkmale
- Mehr als 200 Funktionen verfügbar.
- Kombination von klarer und zeitloser Eleganz.
- Geeignet für senkrechte und waagerechte Installation.
- Kunststoff: halogenfreier, schlag- und bruchsicherer
Thermoplast.
- Hochglänzende, pflegeleichte Oberfläche.
- Unterputz-Installation (IP20).
- Unterputz-Installation ausgewählter Funktionen auch
spritzwasser geschützt (IP44) möglich (bei Verwendung des
speziellen Dichtungssets 2790 111 oder 325100).
Technische Daten
Plattform:
Flächenschalter
Material:
Thermoplast (PC)
Installationsart:
Unterputz
Schutzart:
IP20, IP44
Varianten
Gira Flächenschalter Aufputz
Reinweiß
glänzend
(ähnl. RAL
9010)
Reinweiß
glänzend
(ähnl. RAL
9010)
Gira Flächenschalter, Abmessungen in mm
Abdeckrahmen 1fach:
B 83,3
H 83,3
T 10,6
Abdeckrahmen 2fach:
B 83,3
H 154,4
T 10,6
Abdeckrahmen 3fach:
B 83,3
H 225,9
T 10,6
Abdeckrahmen 4fach:
B 83,3
H 297,2
T 10,6
Abdeckrahmen 5fach:
B 83,3
H 368,5
T 10,6
Eckradius:
R 2
Gira Flächenschalter Aufputz, Abmessungen in mm
Abdeckrahmen 1fach:
B 83,5
H 83,5
T 43,5
Abdeckrahmen 2fach:
B 83,5
H 154,5
T 43,5
Abdeckrahmen 3fach:
B 83,5
H 225
T 43,5
Eckradius:
R 2
Neue Gira Schaltergeneration.
Technische Merkmale
- Schwimmende Schaltwippe bewirkt automatische und präzise
Positionierung der Wippe im Rahmen.
- Schnellbefestigung (3,5 Umdrehungen pro Befestigungskralle).
- Einfachere Krallenbefestigung durch robusten Schraubenkopf-
antrieb PZ1 / Schlitz / PH.
- Spannungsprüfung von vorn möglich.
- Einheitliche Abisolierlänge (11 mm) für Schalter und Steck-
dosen sorgt für eine schnellere, effizientere Montage.
- Verwendbarkeit von starrem und flexiblem Leitergut möglich.
- Gut zugängliche Lösehebel.
- Bruchsicherer Thermoplastsockel.
- Standardmäßig LED-Beleuchtungselemente von vorn
einsetzbar.
- Durch 180°-Drehung des Beleuchtungsele mentes kann
je nach Schalter zwischen Kontrollbeleuchtung und Dauer-
beleuchtung gewechselt werden.
Bisherige
Best.-Nr.
Neue
Best.-Nr.
0122112
329070 / 312200
0125112
329570 / 312500
0126112
329670 / 312600
0127112
329670 / 312700
0128112
329570 / 312800
0136112
329070 / 313600
0140112
314070
0285112
328570
0286112
328670
0287112
328770
0290112
329070
0294112
329470
0295112
329570
0296112
329670
0631112
363170
0674112
367470
0676112
329970
0679112
367370
1150112
329770
