2_MOSTRINE.TRIMS.
1_ANTA.DOOR.
3 _TELAIO.FRAME.
4 _GUARNIZIONI.SEALS.
LATO A TIRARE
LATO A SPINGERE
L4 = L + 16
LARGHEZZA ESTERNO MOSTRINE LATO A TIRARE = L + 257 mm.
LARGHEZZA ESTERNO MOSTRINE LATO ESTERNO = L + 227 mm.
L1 = L - 48
88
53
85
L2 = L + 122
L3 = L + 140
PORTA APERTA A 90° = L - 115
LATO A TIRARE
LATO A SPINGERE
L4 = L + 16
LARGHEZZA ESTERNO MOSTRINE LATO A TIRARE = L + L' + 257 mm.
LARGHEZZA ESTERNO MOSTRINE LATO ESTERNO = L + L' + 227 mm.
L1 = L + L' - 48
88
L' = L + 20
53
85
L2 = L + L' + 122
L3 = L + L' + 140
PORTA APERTA A 90° = L + L' - 190
S
(MINIMO 110)
S
(MINIMO 110)
PULL SIDE
PUSH SIDE
PULL SIDE
PUSH SIDE

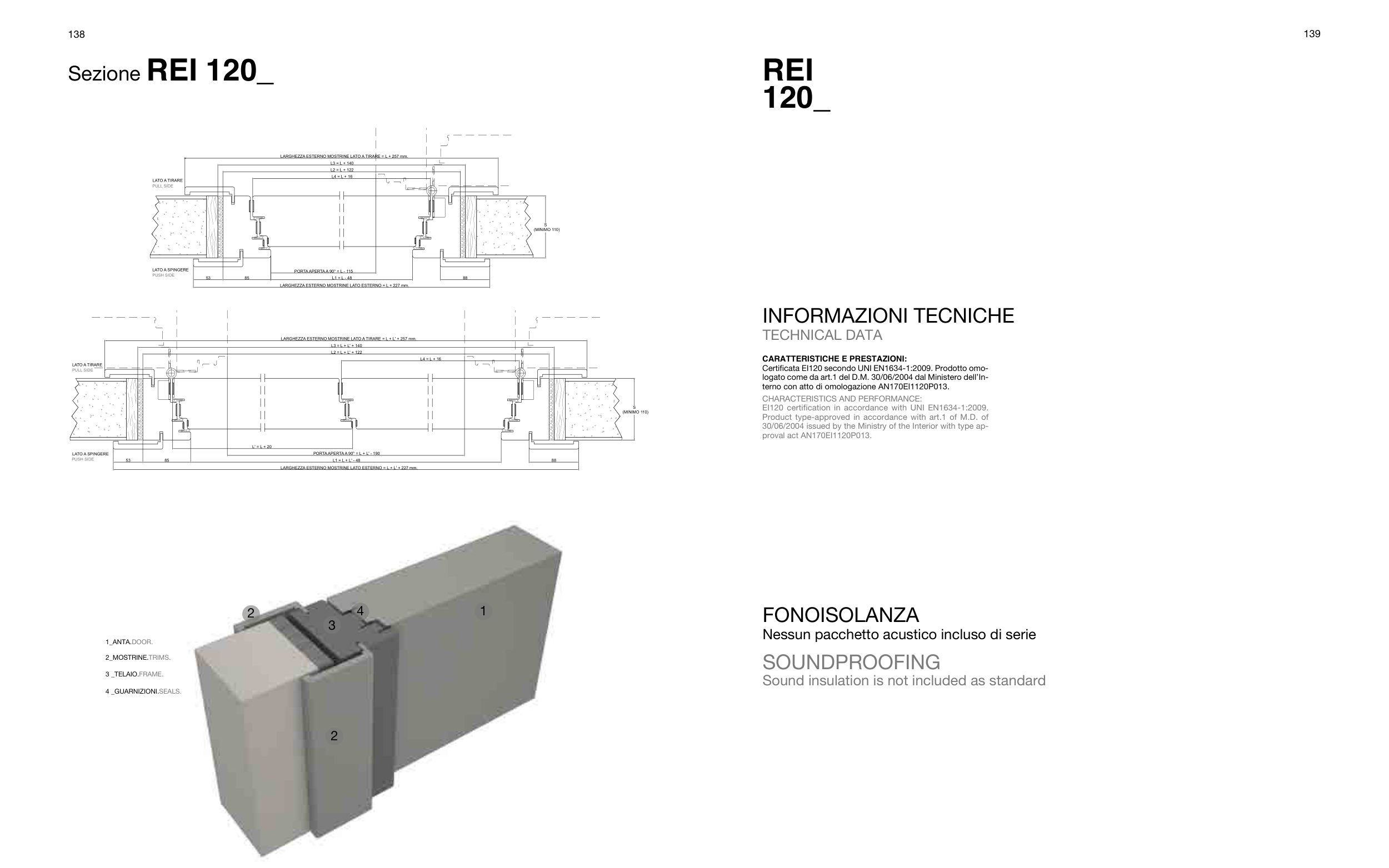

Sezione REI 120_
4
INFORMAZIONI TECNICHE
TECHNICAL DATA
CARATTERISTICHE E PRESTAZIONI:
Certificata EI120 secondo UNI EN1634-1:2009. Prodotto omo-
logato come da art.1 del D.M. 30/06/2004 dal Ministero dell’In-
terno con atto di omologazione AN170EI1120P013.
CHARACTERISTICS AND PERFORMANCE:
EI120 certification in accordance with UNI EN1634-1:2009.
Product type-approved in accordance with art.1 of M.D. of
30/06/2004 issued by the Ministry of the Interior with type ap-
proval act AN170EI1120P013.
FONOISOLANZA
Nessun pacchetto acustico incluso di serie
SOUNDPROOFING
Sound insulation is not included as standard
REI
120_
